В умовах високої конкуренції материнських плат продуктивного сегмента виживають тільки найсильніші розробники. Сучасні «кити» виробництва не залишають жодного шансу для інших виробників, обладнавши свої продукти за останнім словом техніки. Компанія Biostar знову атакує топ-сегмент, представляючи модель HI-FI Z77X.
Безумовно, кожна фірма-виробник материнських плат намагається виділитися чимось особливим, але у ряду великих розробників це виходить набагато краще, ніж у інших. Не завжди мова йде про кінцевий якості продукту, іноді покупців переманює на свій бік розкручений бренд. Саме в такому оточенні доводиться боротися фірмам, чиї комплектуючі можуть бути незаслужено проігноровані.
Материнська плата Biostar HI-FI Z77X
В епоху покоління процесорів Sandy Bridge і Ivy Bridge, коли топовий набір логіки для LGA 1155 оцінюється в
60 у.о. а молодші плати на ньому коштують від $ 100 США, влаштовувати цінові війни вкрай складно. Різниця в зайвих $ 10 не настільки очевидна для покупця, як різниця між маловідомим брендом, і, наприклад, таким «монстром», як ASUS. Тому іншим компаніям залишається або випускати щось схоже на еталонні недорогі пристрої, або серйозно намагатися вкластися в розробку і придумати щось принципово цікаве.
Компанія Biostar, і раніше отмечавшаяся популярними системними платами, запускає в продуктивний сегмент нову материнську плату Biostar HI-FI Z77X. Як можна здогадатися з її назви, вона побудована на базі набору логіки Intel Z77 Express і має якесь відношення до аудіофільним рядах покупців, що рідкість.
Упаковка і комплект поставки Biostar Hi-Fi Z77X
Перш, ніж розбирати, що такого особливого в цій моделі, перейдемо до розгляду упаковки і комплекту поставки.
Упаковка материнської плати Biostar HI-FI Z77X
Упаковка вагомих габаритів, білого кольору. Крім опису моделі та логотипів фірмових технологій, виробник розмістив на ній зображення стилізованого динаміка, що відображає ухил плати в сторону аудіо.
Комплект поставки материнської плати Biostar HI-FI Z77X
Всередині упаковки присутня пристойне число аксесуарів і інших приналежностей, серед яких:
- 4 х кабелю SATA;
- Керівництво користувача і диск з драйвером;
- Заглушка на панель введення-виведення;
- Містки AMD CrossFire і NVIDIA SLI;
- Мікрофон.

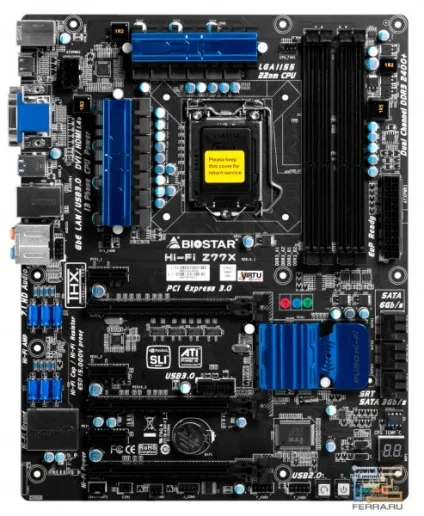

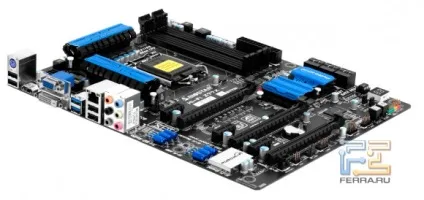

Материнська плата Biostar Hi-Fi Z77X, вид зверху
При одному лише погляді на новинку можна відразу зробити висновок, що пристрій виглядає більш ніж гідно. Дана модель виконана в традиційному форм-факторі ATX і пофарбована в чорний матовий колір - не тільки друкована плата, а й роз'єми. У той же час, радіатори і додаткові елементи, які зміцнюють аудіо-властивості, концентрують на собі увагу за рахунок яскраво синього кольору.
На своєму законному місці знаходиться процесорний гніздо LGA 1155, здатне прийняти як нові, так і тепер уже «старі» процесори Intel (Ivy bridge і Sandy bridge відповідно). Роз'єм оточений досить міцною ланцюгом харчування, що складається з 13 фаз і охолоджувальної додатковими радіаторами, при цьому використовується 8-pin роз'єм живлення процесора. Такого арсеналу повинно вистачати для гарного розгону процесів.
Трохи правіше розташовані чотири слоти оперативної пам'яті, відповідно до специфікації, здатні прийняти в себе до 32 Гб DDR3 з ефективною частотою аж до 2600 МГц або вище (в режимі розгону). З самого краю варто одиночний роз'єм живлення 12 В, поруч з яким знайдеться отвір для фіксації материнської плати. Воно дає додаткову зручність для підключення 24-pin кабелю, тому що в прикручений стані пристрій не прогинатися.

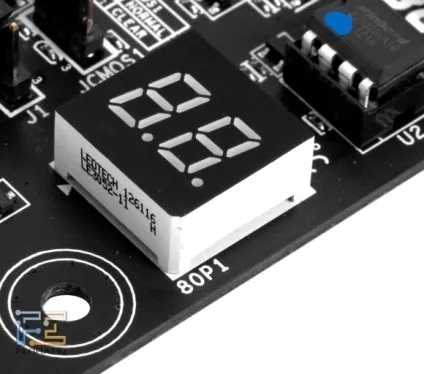

Індикатор пост-кодів материнської плати Biostar Hi-Fi Z77X
У правому нижньому кутку виробник встановив додаткові елементи для тестерів і оверклокерів. Серед них кнопки рестарту і включення, а також індикатор пост-кодів. Такий елемент відображає коди проходження поста BIOS і допоможе визначити причину зависання або несправності. В общем-то, технологія не нова і вже давно обжита потужними материнськими платами, але після вдалого запуску індикатор вже стає не потрібен. Компанія Biostar вдихнула в нього нове життя, тепер він також відображає температуру процесора в режимі реального часу, це дуже круто.

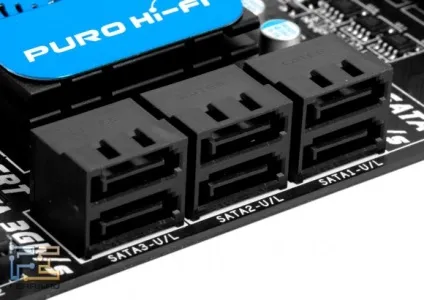

Роз'єми SATA материнської плати Biostar Hi-Fi Z77X
Додаткових роз'ємів SATA не передбачено, але 6 стандартних, підтримуваних набортної логікою, присутні, а на друкованій платі є написи, що позначають, з якої зі сторін розмістилися 2 порти з пропускною здатністю в 6 Гбіт / с.

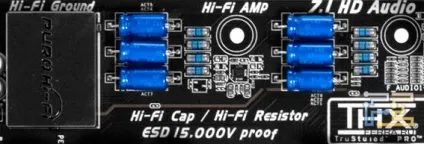

Аудіосистема материнської плати Biostar Hi-Fi Z77X
І ось ми нарешті добралися до самого цікавого. За що ж розробник наділив свою материнську плату гучним ім'ям Hi-Fi? Як виявилося, пристрій використовує звичайний апаратний кодек, мікросхему Realtek ALC 898 в якості серця системи, а ось «обвіс» у неї альтернативний. Аудіопроцесор екранований захисною кришкою і для нього виділено окреме харчування.
Кодек ALC898 знаходиться в верхньому сегменті інтегрованого аудіо, де присутні особисті розробки ASUS, наприклад. Більшість материнських плат (особливо бюджетного класу) використовують більш просту версію восьмиканального кодека - ALC892. Компанія Biostar - треба віддати їй належне - багато плати оснастила саме ALC898, який навіть сам по собі без зайвого «обважування» робить звук трохи приємніше. У даного кодека один з найбільш високих параметрів сигнал / шум, що становить близько 110 дБ серед всіх інтегрованих аудіопроцесора. Дивно, що розробник не встановив оптичний аудіовихід, який міг би бути затребуваний на цьому рішенні.
Що це означає на ділі? Вбудований звук і є вбудований, зрозуміло, ні про яку професійній роботі не може йти мови, проте насправді різниця в звучанні з доброю половиною інших материнських плат є. Нехай аудіофіли стійко впевнені у відсутності різниці між вбудованими кодеками і навіть бюджетними звуковими картами, насправді це не так. На дешевих материнських платах досить послухати фільми, музику, ігри - всюди ми будемо натикатися на хрипи, шуми, наведення на низькій гучності. У Hi-Fi Z77X зі звуком справи йдуть набагато краще; здається, Biostar дійсно вдалося принести в материнську плату щось особливе.
Задня панель материнської плати Biostar Hi-Fi Z77X
Панель вводу-виводу має всі необхідні порти для комфортної роботи:
Звичайно, можна поскаржитися на відсутність другого мережевого роз'єму, додаткових портів USB 3.0, але все ж стандартний набір портів присутня, і у користувача не повинно виникнути проблем з підключенням будь-яких пристроїв.

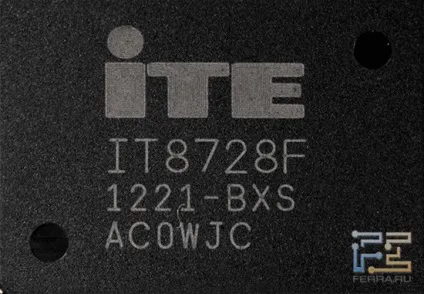

Контролер моніторингу ITE IT8728F
Як і на багатьох інших материнських платах, мікросхема ITE IT8728F відповідає за системний моніторинг.
Контролер Asmedia ASM1480
Контролер Asmedia ASM1480 виконує роль комутатора шини PCI Express.
Чіп Intersil ISL6367 працює як ШІМ-контролер системи живлення.
Мережевий порт управляється популярної мікросхемою Realtek RTL8111F, яка встановлюється на величезне число плат.
BIOS материнської плати Biostar Z77X
Важливим для недешевої плати будуть хороші можливості BIOS і коректна їх робота, чого часом не так-то просто добитися розробникам. До того ж, не найбільші і імениті компанії можуть затягнути з процесом оновлення микрокода, тому треба, щоб все працювало без нарікань з перших хвилин. Забігаючи вперед, відзначу, що саме так і сталося.
вкладка Main
Вкладка Main UEFI оболонки BIOS відповідає за загальну інформацію. Судячи з усього, настройки ідентичні іншим платам Biostar на базі Z77 чіпсета.
вкладка Advanced
вкладка Chipset

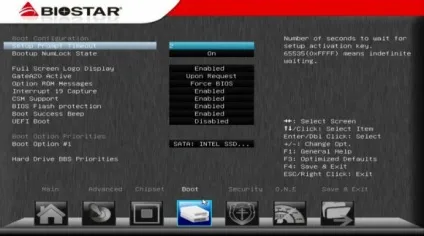

вкладка Boot

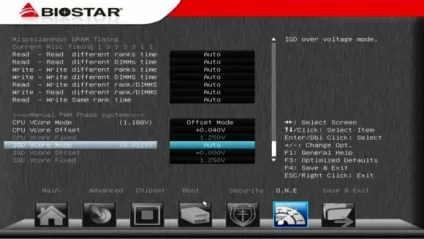

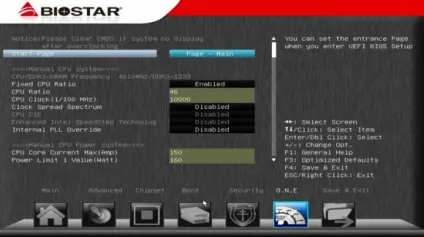

Вкладка O.N.E.
Вкладка O.N.E. 2
Вкладка O.N.E. 3
Вкладка O.N.E. 4
Вкладка O.N.E. 5
Основні настройки частот і зв'язки пам'яті і процесора знаходяться у вкладці O.N.E. де зібрані взагалі всі потрібні параметри для цих компонентів і їх розгону. Наприклад, тут можна налаштувати роботу Turbo Boost, підвищити частоту процесора або інтегрованого графічного ядра, а також задати подільники пам'яті і її таймінги. Нарешті, тут же знаходяться налаштування напруги для більшості вузлів. Насправді, для однієї вкладки занадто багато налаштувань, з іншого боку зручно, що вони все в одному місці.
В цілому BIOS справляє приємне враження, він програє за загальною кількістю налаштувань деяким іменитим конкурентам, але має в собі все необхідне.
Якщо материнська плата має стільки всяких опцій, але при цьому зовсім погано розганяється, то навряд чи їй зацікавляться обізнані в цій справі користувачі, які просто можуть вибрати продукт іншого бренду. На щастя, Biostar Hi-Fi Z77X не підвела: після стандартних процедур плата без проблем розігнала процесор Intel Core i7-3770K до 4.6 ГГц
Результат дійсно хороший для даної зв'язки процесор-материнська плата. До цього подібне могли продемонструвати тільки потужні плати конкурентів, які стоять більш значні суми. Втім, варто пам'ятати, що розгін - це все одно лотерея.
тестовий стенд
Результати тестування
Результати тестування в 3DSMax
Результати тестування в WinRar
Результати тестування в Adobe Photoshop
Результати тестування в Cinebench 11.5
Результати тестування в 3DMark 11
Результати тестування в Crysis 2
Якщо не враховувати коливання результатів через частот, всі показники знаходяться в межах похибки, як це найчастіше буває при тестуванні материнських плат.
Очевидно, що компанією був вибраний вірний курс розвитку та враховані недоробки минулого. Материнську плату можна порекомендувати до покупки навіть прискіпливим користувачам. Ми не можемо стверджувати, що дана материнська плата краща за свої гроші, але те, що вона - одна з кращих - факт. Плата абсолютно заслужено отримує нагороду «Вдала покупка».
