Механізація різання металу

Різання металу ручним способом є малопродуктивною, тому найчастіше метал ріжуть на приводних ножівках, дискових пилах, електричних і пневматичних ножицях.

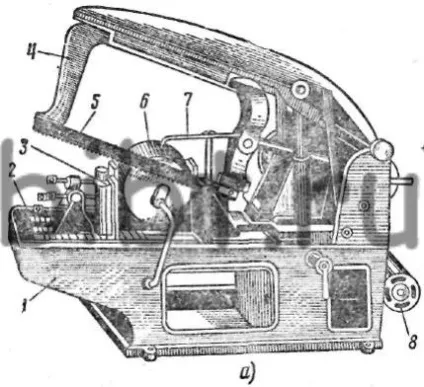

Приводная ножівка (рис. 104, а). Являє собою металорізальний верстат, що складається з станини 1, стола 2, на якому встановлюються машинні лещата 3 для закріплення розрізає заготовки 6. На станині є рамка 4, в якій кріпиться ножовочное полотно 5. Ножівка приводиться в дію від електродвигуна 8.

Мал. 104. Механічні пилки:

а - приводний ножівка: 1 - станина, 2 - стіл, 3 - машинні лещата, 4 - рамка. 5 - ножовочное полотно, 6 деталь. 7 - трубопровід, 8 - електродвигун; б - дискова пилка: I-диск, 2 валик, 3, 5 і 6 - рукоятки, 4 - хобот, 7 - станина

З метою попередження нагрівання полотна при різанні застосовується охолодження маслом, емульсією і водою. Охолоджуюча рідина подається через трубопровід 7 на місце різу і охолоджує ріжучу частину ножівки.

Механічні пилки. Застосовуються для розрізання труб і профільного матеріалу.

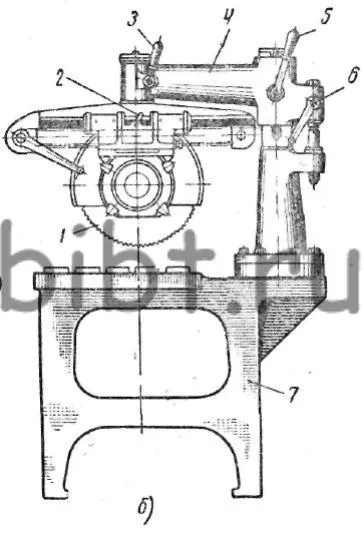

На рис. 104, б показана універсальна дискова пилка високої продуктивності, призначена для розрізання профільного матеріалу, поздовжніх надрізів або вирізів, поздовжнього розрізання профільного матеріалу під будь-яким кутом. Вона складається з диска 1, валика 2 диска, хобота 4, рукояток 3, 5 і 6, станини 7.

Для розрізання профільного матеріалу зі сталі встановлюють абразивні диски діаметром 300 мм і товщиною 2-2,5 мм.

Установка пили проводиться в залежності від профілю і розмірів матеріалу.

Електроножиці і пневматичні вібраційні ножиці.

За останній час в промисловості широке застосування знаходять електроножиці, а також пневматичні вібраційні ножиці (ПВН-3). Ці ножиці застосовуються при прямолінійною і криволінійної різання листового металу. Електричні ножиці представляють собою ручний переносний інструмент з електродвигуном, вбудованим в корпус. Пневматичні ножиці наводяться в дію роторним двигуном. Ротор обертається в шарикопідшипниках. На передньому кінці його вала нарізана восьмізубая косозубая шестерня, що входить в зачеплення з першим проміжним блоком шестерень редуктора. Блок через шестерню, насаджені на кривошипний вал, призводить його в обертання. Обертальний рух кривошипного вала за допомогою з'єднаного з ним шатуна перетворюється в зворотно-поступальний рух повзуна. Він несе на собі рухливий ніж. Нерухомий ніж кріпиться на тримачі. Відстань між ними на необхідний зазор і візит встановлюється за допомогою регулювального гвинта. Включення і вимикання здійснюється вбудованим в рукоятку двополюсним вимикачем. Обмотки двигуна охолоджуються змонтованим на валу ротора вентилятором. При різанні листовий матеріал поміщають між ріжучими ножами, так щоб він знаходився в горизонтальній площині. Матеріал утримують руками або в пристроях з притискними планками. Ножиці беруть в праву руку, включають пускову кнопку і вводять матеріал між ножами. Ножиці переміщують вперед і направляють їх за ризиками, попередньо нанесеним на матеріалі. Правила техніки безпеки.

При різанні металу необхідно виконувати наступні правила техніки безпеки:

1) міцно і правильно закріплювати ножівкові полотна, так як при слабкому кріпленні полотно може вискочити з рамки, а туго натягнуте - лопнути, в результаті чого робітникові може бути нанесено поранення;

2) міцно і надійно закріплювати в лещатах розрізається деталь, так як при поганому закріпленні вона може впасти на ноги робітникові;

3) не можна працювати ножівкою без ручки або з тріснутий ручкою;

4) в кінці різання зменшувати натиск на ножівку і підтримувати відрізану частину, щоб вона не впала на ноги;

5) НЕ здувати стружку з пропілену місця, так як стружка може потрапити в очі;

6) систематично прибирати обрізки і заготовки у робочого місця;

7) робоче місце повинно бути чистим, на ньому не повинно бути масла;

8) у робочого місця повинен знаходитися ящик для обрізків, зручний для перевезення його на електрокарі;

9) матеріал, призначений для різання, укладати збоку різьбяра.
