Медогонка з електроприводом своїми руками

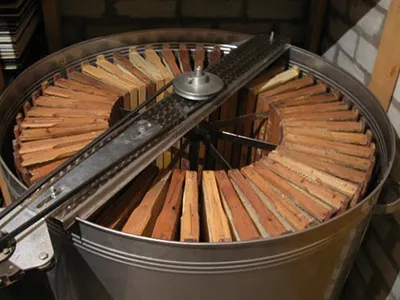

Медогонка радіальна з електроприводом - це той агрегат, який повинен бути у кожного пасічника, якщо він хоче добувати мед без особливих проблем.

Це незамінний агрегат як для професіоналів, так і для любителів. Але вартість електроприводів для медогонки досить висока, тому багато хто замислюється про саморобних пристроях.

Як зробити апарат самому

Для його виконання знадобляться такі матеріали:

дриль, болгарка;
ємність середніх розмірів типу бочки;
зубило;
полки з холодильника;
фарба для металу;
невелика дерев'яна дошка.

При цьому заборонено використовувати, наприклад, оцинковане відро, оскільки цинк погіршує якість меду.

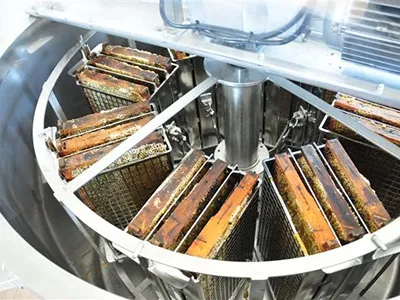

Будь-яка медогонка працює, як центрифуга

Вибираючи ємність для медогонки, можна ознайомитися з фото, які матеріали і форми для цього використовуються. У ємності на дні роблять два отвори, через які будуть прибирати мед. У центрі зовні прикріплюється дерев'яна дошка в якості основи медогонки. Її встановлюють таким чином, щоб вона не перекривала раніше зроблені отвори.

1 - бак, 2 - кришка, 3 - вниз підшипникового корпусу підкладається спеціальна пластина, 4 - корпус, 5 - знімна кришка, 6 - провідний шків, 7 - ведений шків, 8 - гайка для фіксації, 9 - хомут, 10 - вісь, 11 - болт з'єднання осей, 12 - болти для кріплення двигуні до хомутів, 13 - руховий баранчик, 14 - пластинка Г-подібної форми, 15 - підшипники, 16 - вісь, 17 - болти кріплення пластини, 18 - гвинти для знімних кришок, 19 - ремінь, 10 - двигун, 21 - виступи, 22 - стяжки, 23 - хрестоподібна підставка, 24 - стійки, 25 - стійки у вигляді трикутника, 26 - бакові проріз и, 27 - отвір для медового зливу.

установка приводу

Будь-яка електрична медогонка працює від мережі. Привід можна або самостійно зібрати (це досить складно зробити навіть при наявності докладних фото процесу), або придбати. Роблять привід так: набувають генератор постійного струму Г-108 або Р-21, шківи, ремінець, кріплення. З медогонки знімають штатний привід, заміряють діаметр її валу і свердлять великий шків по ньому, встановлюючи його зверху.

Електрична медогонка працює від мережі

На пластинку апарату прикріплюють шпильку М8 з розпоротої втулкою. Малий шків встановлюють на генератор, попередньо рассверлени його по діаметру у валу. Генератор кріплять на шпильці, після чого підключають напруга в 12 В. проточуємо на шківовом уступі 8-міліметрову канавку і допилюють її тригранним напилком до клиноподібний виду. Після цього надягають ремінь і натягують пружину. Привід повністю готовий. Якщо зроблено все правильно, він не повинен докорінно відрізнятися зовні від подібних саморобних приводів, наведених на різних фото. До того ж він повинен справно працювати.

Схема електроприводу медогонки в найпростішому варіанті наведена на фото.

Звичайно, зробити медогонку такий, як на фото багатьох інтернет-магазинів, навряд чи вийде, але саморобний варіант не втрачає від цього своєї практичності. До того ж це набагато дешевше, ніж придбання повноцінної нової моделі, яка для любителя особливих переваг не матиме.
