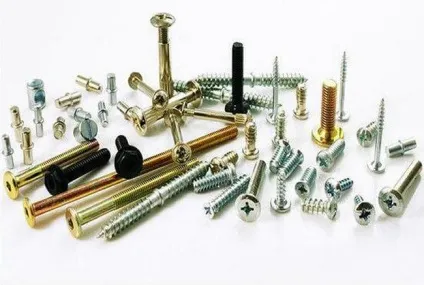

Меблеві стяжки ексцентрикові, міжсекційні, інші види, їх використання
Жодне складальне виробництво не може обійтися без кріпильних деталей. Це твердження повною мірою гойдається і складання меблів, при якій крім стандартних кріпильних і сполучних металовиробів широко застосовується і спеціалізований кріплення, який ніде крім, виробництва виготовлення і складання меблів не використовується.
Кріплення на професійному сленгу називається «стяжками», причому деякі з них мають нестандартну конструкцію, а ряд кріпильний-стяжних елементів розробляється під конкретний меблевий виріб. Уніфіковані стяжки мають досить обмежену номенклатуру і часто вимагають застосування спеціалізованого інструменту.
види кріплень
Сьогодні при виготовленні будь-яких примірників меблів застосовують такі види стяжок, які значно спрощують процес складальних операцій і підвищують міцність конструкцій:
Конфірмат (меблевий шуруп, саморіз) не тільки найпоширеніший вид стяжних елементів для меблів, а й найпростіший в застосуванні. В основному він використовується при з'єднанні двох меблевих плит під кутом 90,0 °. При монтажі конструкції необхідно дотримуватися певних вимог, що забезпечують довговічність і міцність виробу в цілому:
- відстань від кромки деталі до першого шурупа;
- крок між окремими деталями кріплення;
- відповідність діаметра метизів товщині плити.
Для з'єднання двох деталей необхідно просвердлити отвори різного діаметру. В основній деталі він повинен відповідати тілу шурупа, а в притягиваемой - діаметру його головки. Для свердління використовується спеціальні конфірматние свердла, тіло яких має ступінчастий діаметр.
Застосування цього виду кріплення має свою специфіку і має ряд недоліків:
- для підвищення точності складання використовують шканти, є базуються (направляючими) елементами;
- зразки, що виготовляються з ламінованої ДСП. погано переносять багаторазове збирання-розбирання;
- при затягуванні Конфірмат обов'язковий контроль зусилля;
- при використанні шуруповерта загвинчування здійснюється на мінімальних обертах.
Для маскування головки гвинта використовуються або декоративні заглушки, або самоклеючі наклейки. Заглушки мають колір, досить точно збігається з кольором меблевої плити, а наклейки повністю імітують фактуру поверхні.
ексцентрикові стяжки
При промисловому виробництві різноманітних предметів меблів широко застосовуються ексцентрикові стяжки. При самостійному виготовленні інтер'єрних виробів цей вид кріплення не отримав широкого поширення через складність свердління отворів, при якому потрібно дотримуватися високу точність, а для деяких видів ексцентриків потрібно спецінструмент.
Конструкція стяжного елемента складається з двох частин - ексцентрика і шпильки. які встановлюються в дві різних деталі, що з'єднуються під кутом 90,0 °. Основною перевагою цього способу з'єднання є його прихованість. Він не впливає на зовнішній вигляд меблевого виробу і не вимагає додаткової маскування. Не менш важливою є можливість багаторазового збирання-розбирання конструкції без порушення міцності і жорсткості окремих деталей. Існують спеціальні види ексцентрикових стяжок, які дозволяють з'єднувати меблеві плити під кутами відмінними від прямого.
Для установки ексцентрика потрібне спеціальне свердло, тому розробники намагаються максимально уніфікувати діаметр ексцентрика. Більшість зразків мають діаметр рівний 15,0 міліметрів. Свердло Фоснера, що використовується для свердління глухих отворів під ексцентрик виключає створення в плиті вибірки більшою ніж треба глибини.
Збірка і з'єднання готельних деталей меблів проводиться в такій послідовності:
- в глухе отвір, висвердлений на базовій (основний) деталі, заводять ексцентрик;
- через наскрізний отвір другий деталі пропускають шток (шпильку);
- шпильку ввинчивают його в тіло ексцентрика;
- після цього ексцентрик повертають і фіксують;
- деталі притягуються один до одного і забезпечується необхідне зусилля з'єднання.
міжсекційні
Міжсекційна стяжка являє собою гвинт і гайку спеціальної форми, які дозволяють з'єднувати між собою паралельні меблеві панелі. Цей вид кріплення фурнітури знайшов саме широке поширення при складанні модульної та секційних меблів. Число з'єднувальних елементів вибирається залежно від площі з'єднуються площин. Гайки мають різну довжину, яка залежить від товщини з'єднуваних панелей.
Даний вид фурнітури широко використовується при самостійній збірці модульних меблів. Перед початком складальних робіт окремі секції або модулі фіксують один з одним за допомогою струбцин. Після цього в стикуються поверхнях по попередній розмітці висвердлюють отвори відповідного діаметру.
Конструкція стяжного з'єднувача дозволяє з легкістю переформатувати модульні гарнітури. створюючи з окремих секцій найрізноманітніші за своїм дизайном, плануванням і формі інтер'єри. У тому випадку, якщо при переформатуванні модулів отвори під стяжку стають непотрібними, їх просто маскують декоративними заглушками.
Меблеві куточки
Меблеві куточки поступово відходять у минуле, проте ще досить широко застосовуються при самостійному або індивідуальному виготовленні домашньої обстановки. Сьогодні промисловість випускає:
- металеву (силову) кутикової кріпильну фурнітуру;
- пластикові куточки, які використовуються для кріплення і установки допоміжних або елементи декору.
Силові куточки кріпляться з використанням спеціальних меблевих болтів або вставних різьбових футорок, а монтаж утруднень не викликає і може проводитися з використанням клею.
Спеціальні види стяжок
Часто, при створенні ексклюзивних меблів конструктори передбачають використання унікальних сполучно-кріпильних елементів, що виготовляються в одиничних екземплярах. Зі спеціальних видів стяжок найбільшого поширення набув кріплення для стільниць. Він призначений для з'єднання двох окремих половинок обідніх площин столу в єдине ціле.
Шпилька і дві «С» -образних умовляються в нижній площині стільниці, для чого в ній потрібно висвердлити циліндричне поглиблення і профрезеровать паз. Мінімальна кількість стяжок на один стіл - дві одиниці.
Крім того, серед кріпильний-сполучної фурнітури досить широко використовуються різні види власників полиць.
висновок
В огляді наведені найбільш поширені види кріпильний-стягнутий меблевої фурнітури. Однак для забезпечення міцності і жорсткості як окремих елементів, так і вироби в цілому необхідно точно виконувати розмітку і чітко дотримуватися технологію підготовчих і складальних робіт.
