Материнська плата

Motherboard (Mainboard) - Материнська (системна плата) - головний елемент комп'ютерної системи, від її якості та швидкодії залежить швидкодія всієї системи. Це самостійний елемент. який управляє внутрішніми зв'язками і взаємодіє із зовнішніми пристроями. Це велика колекція роз'ємів, призначених для установки тих чи інших комплектуючих.

Материнська плата - інформаційний конспект

Материнська плата (mother board) - основна плата персонального комп'ютера, що вдає із себе лист склотекстоліти, покритий мідною фольгою. Шляхом травлення фольги отримують тонкі мідні провідники з'єднують електронні компоненти.

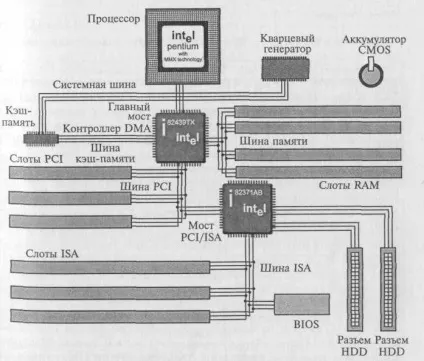

На малюнку представлена ​​cтруктура типовий материнської плати.

Материнська плата - інформаційний конспект

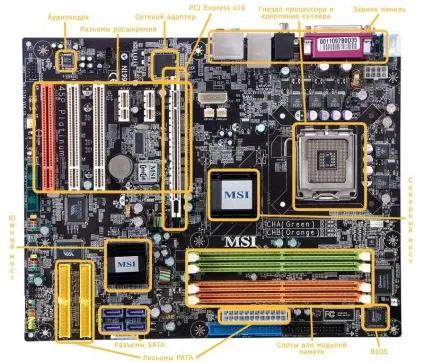

Основні компоненти, встановлені на материнській (системної) плати:

1. Центральний процесор - встановлений в спец. роз'єм і охолоджується радіатором і вентилятором.

2. Набір системної логіки (англ. Chipset) - набір мікросхем, що забезпечують підключення ЦПУ до ОЗУ і контролерам периферійних пристроїв. Як правило, сучасні набори системної логіки будуються на базі двох НВІС: «північного» і південного мостів ».Саме набір системної логіки визначає всі ключові особливості системної плати і те, які пристрої можуть підключатися до неї.

3. Оперативна пам'ять (також оперативний пристрій, ОЗУ)

4. Загрузочное ПЗУ - зберігає ПО, яке виповнюється відразу після включення живлення. Мікросхеми перепрограммируемой пам'яті, в якій зберігаються програми BIOS, програми тестування ПК, завантаження ОС, драйвери пристроїв, початкові установки.

5. Роз'єми для підключення додаткових пристроїв (слоти) PCI / ISA / AGP / PCI-E, роз'єми для підключення накопичувача на ГМД і ЖД.

Всі компоненти мат.пл. пов'язані між собою системою провідників (ліній), за якими відбувається обмін інформацією. Ці лінії називають інформаційною шиною (Bus).

Взаємодія між компонентами і пристроями ПК, підключеними до різних шинам, здійснюється за допомогою мостів. реалізованих на одній з мікросхем Chipset. (Наприклад з'єднання шини ISA і PCI реалізовано в мікросхемі 82371АВ).

Розміри плати стандартизовані, їх треба узгоджувати з розміром і типом корпусу ПК. При її установці слід виключити контакт з дном і бічними металевими панелями корпусу, щоб уникнути короткого замикання.

Північний і Південний міст

Материнська плата - інформаційний конспект

Характеристики материнської плати

Види роз'ємів материнської плати


Роз'єм для установки процесора. Для різних видів процесорів він свій. Назву основні використовувані.

Intel Pentium - Socket - для PIII-IV - Socket 370, P4 Socket 423 \ Socket 478- квадратна форма з численними гніздами по периметру квадрата - сокет. Для сучасних процесорів (Intel Pentium 4, Pentium D, Celeron D, Pentium EE, Core 2 Duo, Core 2 Extreme, Celeron, Xeon серії 3000, Core 2 Quad - Socket T (LGA775). Для PII - Slot1.

Для процесорів фірми AMD K7 -Slot A, Socket 462 - вузький щельовідні роз'єм - слот (Athlon, Athlon XP, Sempron, Duron). Socket AM2 і АМ3- підтримка пам'яті DDR2 і DDR3 відповідно.

ISA - (Industry Standart Architecture) 16 розрядна архітектура. EISA - 32х-розрядна архитекту-ра (розширений ISA). Більш повільний інтерфейс, ніж попередній PCI. Слоти довжині в 1,5 рази і чорного кольору. До них зазвичай підключається безліч додаткових карт. Зазвичай їх 2-4 шт. У сучасних ПК (Р4 К7 цих повільних роз'ємів немає).

Слоти для установки ОП

У них є замки-засувки. Використовуються слоти 3х видів пам'яті типу Dimm - DDR, DDRII, DDRIII). Кількість слотів може бути від 2-4.
