Марка і види щебеню по подрібнюваністю і міцності, таблиці

Будь-який будівельний процес вимагає правильного підбору матеріалів. Це робиться ще при проектуванні споруди. Якщо не провести правильні розрахунки - воно може мати недостатні експлуатаційні характеристики. Особливо важливо розуміти, який потрібен щебінь для того, щоб характеристики міцності бетону відповідали необхідним - обов'язкова умова для досягнення розрахункових показників. Далі піде мова про те, які бувають види щебеню і як його вибирати, грунтуючись на фракції і стандартам ГОСТ.

Що таке щебінь і де його беруть?

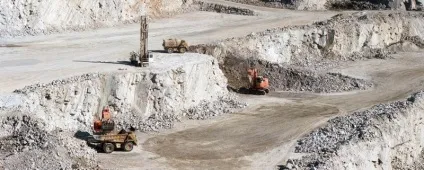

Щебінь - кам'яна порода, подрібнена спеціальним обладнанням на елементи певної фракції. Цей процес можуть робити на місці видобутку або в умовах підприємств. Виготовлення щебеню не рахується особливо складним, але вимагає дотримання норм, які регламентує ГОСТ.

Якщо говорити про його виробництві - воно виробляється в кілька кроків:

• Завантаження каменю в ємності, з яких вони потрапляють на дробильно обладнання.
• Дроблення.
• Розподіл на фракції і марки, в залежності від розміру.

Сортування щебеню в залежності від розміру елементів подробленной кам'яної породи - особливо важливий процес. Для його дотримання створений ГОСТ 8267-93 і 8269-87.

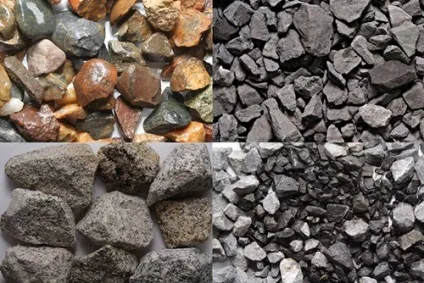

Види і характеристики

Для створення якісного бетону потрібно добре розбиратися в характеристиках щебеню. Він має різні особливості і розуміння того, який потрібен його вид саме в конкретній ситуації, впливає на успішність проходження будівельного процесу. Технічні характеристики:

• Рівень морозостійкості. Від цього показника залежить тривалість збереження початкової структури, без впливу на неї заморожування і відтавання. Показник морозостійкості важливий в умовах частого зниження і зростання стовпчика на термометрі. Для позначення цього параметра використовують букву F. Цифри після неї - кількість циклів. Найбільшими показниками морозостійкості має гранітний щебінь: близько 300-400 циклів.
• Лящадність. Параметр позначає відсоток елементів з гладкою поверхнею серед загальної кількості. Чим він більший - тим гірше зчіплюються частинки і рівень міцності бетону буде нижче. За цим показником щебінь поділяється на 5 груп. З них найкраща - кубовидний зерно.
• Густина. Чим більше маса на одиницю об'єму, тим вище рівень цього параметра.
• Радіоактивне випромінювання. Залежно від рівня випромінювання визначається сфера застосування щебеню (1-3). Перший підходить для спорудження будівель житлового призначення, а третій - виключно для дорожнього будівництва.
• Рівень міцності. Цей параметр визначає силу навантаження, яке витримується матеріалом без зміни своєї структури (деформування). Це важливо при створенні бетону з найбільшими показниками міцності.

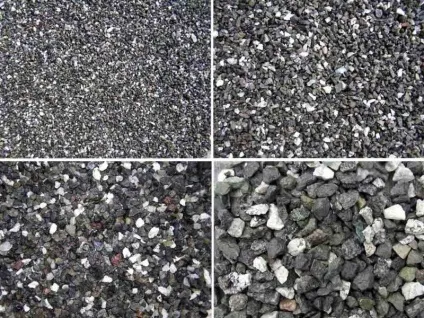

Перераховані параметри мають велике значення, але основна увага при виборі щебеню звертають саме на розмір його фракції. Залежно від цього показника визначається сфера використання матеріалу. Щебінь буває таких фракцій:

• 0 на 5 мм. Ця фракція по праву називається найбільш дрібної. Застосовують для оздоблювальних робіт, в декоративних цілях і ландшафтному дизайні. Іноді використовується для посипання слизьких поверхонь.
• 3 на 8, 5 на 10, 10 на 20 мм. Дрібна, але найбільш популярна фракція. Застосовується для створення розчину, елементів конструкцій і бетону.
• 20 на 40 мм. Така фракція називається середньої. Використовується для створення бетону, подушок під фундамент стоянок, доріг, будівель, а також тимчасового покриття ділянок, на яких працює техніка великих розмірів.
• 25 на 60, 40 на 70 мм. Велика фракція щебеню. Використовують для створення основ будівель з великими габаритами, а також великих конструкцій з бетону.
• 40 на 200 мм. Цю фракцію називають бутом. Із себе представляє шматки кам'яних порід, що утворилися в результаті вибуху. Використовують в декоративних цілях або для заповнення бетону в особливо великій кількості.

Як зрозуміло з вищевикладеного, оптимальний варіант для створення бетонної суміші - дрібний щебінь. Але іноді замовляють виготовлення наповнювача, одна зі сторін якого може перевищувати 300 (30 см).

марки щебеню

Ще один важливий параметр при виборі - марка щебеню. На неї впливають показники міцності, які беруться на підставі рівня подрібнюваністю, стиранням при проведенні експериментів, а також опору стисненню. На показники міцності в основному впливає структура гірської породи, яку дробили для отримання щебінки. Щебінь має таке маркування:

Найвищий показник маркування - М1200-1400. Його отримує гранітний щебінь, що володіє максимальними показниками міцності. Для спорудження підстав одноповерхових будівель досить використовувати щебінь марки 600.

Також марку можна дізнатися з таблиці насипної щільності частинок матеріалів згідно ГОСТ.

Табл. Марки щебеню по щільності (насипний)

З вищеописаного стає зрозуміло, що вибирати щебінь потрібно грунтуючись на рівні міцності, подрібнюваністю, стиранням, розмірах елементів основної маси, морозостійкості, відсотку слабких часток і т. Д.

Як вибрати щебінь для бетону?

Для того, щоб визначити, який потрібен щебінь для створення оптимального бетонного розчину, варто звернутися до вимог ГОСТ. Варто врахувати, що якісний бетон може містити кілька фракцій - це збільшує щільність структури. Наприклад, якщо відомий показник найбільшого допустимого розміру елементів наповнювача, можна в таблиці подивитися перелік фракцій, які допускається використовувати (ГОСТ 8267-93).

Мах допустимий розмір зерен

Фракція крупний заповнювач

5 на 10 або 3 на 10

5 (3) на 10 і 10 на 20

5 (3) на 10, 10 на 20 і 20 на 40

5 (3) на 10, 10 на 20, 20 на 40, 40 на 80

5 (3) на 10, 10 на 20, 20 на 40, 40 на 80, 80 на 120

Потрібно враховувати, що по ГОСТ для закладки фундаменту оптимальний розмір елементів щебеню: 40 на 80, а для приготування розчину застосовують зерно меншою фракції.

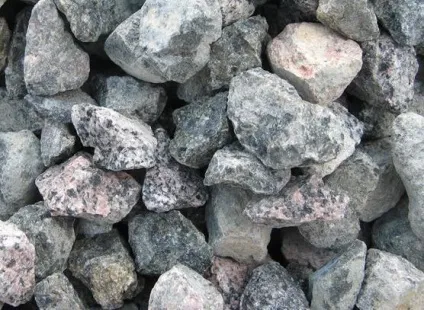

щебінь гранітний

Такий наповнювач можна вважати найпоширенішим в будівництві. Він досягає найбільшої міцності і згідно ГОСТ його маркування доходить до М1400, і ніколи не опускається до М300. Також у нього найвищий показник складності подрібнюваністю. Він є представником нерудних порід і вдає із себе закам'яніло лаву в надрах земної кори. Тому серед інших видів щебеню він володіє найвищими показниками стійкості до температур (близько 300 циклів) і водотривкості. З нього виготовляють бетон з найбільшою міцністю. Гранітний щебінь - оптимальний варіант для створення бетонної конструкції і підстави, які по ГОСТ повинні володіти максимальними показниками стійкості і довговічності.

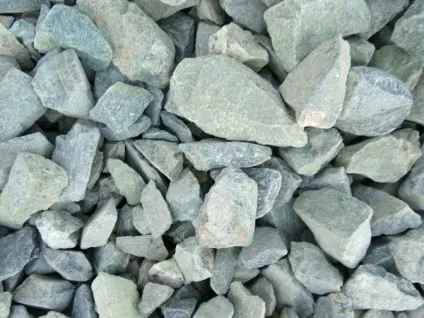

щебінь вапняковий

Цей вид викопного хоч і не володіє найкращими характеристиками, але є найдоступнішим. Його використовують для виробництва залізобетонних блоків і при будівництві транспортних шляхів. Також він застосовується при благоустрої територій - дозволяє вартість і показники екологічності. Здешевлює ціну вапнякового каменю простота його подрібнюваністю.

Для виготовлення бетону оптимальної якості потрібно тверезо оцінювати навантаження на підстави і вироби. Грунтуючись на отриманих даних і вибирається розмір фракцій щебеню. Здійснюючи вибір, не варто нехтувати вимогами ГОСТ. Якщо знехтувати правилами і використовувати, наприклад, щебінь марки 300 для створення підстави багатоповерхового будинку - можливі неприємні наслідки. Звертайте увагу на всі показники подрібнюваністю, наповнювачі (включаючи їх структуру), рівень протистояння температур, розмір часток, а також на показники цементу і навіть води. Тільки таким чином можливо створити підстави і конструкції з належними експлуатаційними характеристиками, здатні служити десятиліття.
