Дякуємо вам за придбання нового мотошлема SHOEI. Це керівництво містить важливі відомості з правил поводження з шоломом. Будь ласка, прочитайте це керівництво уважно перед використанням мотошлема, і збережіть його для можливості консультування в подальшому.

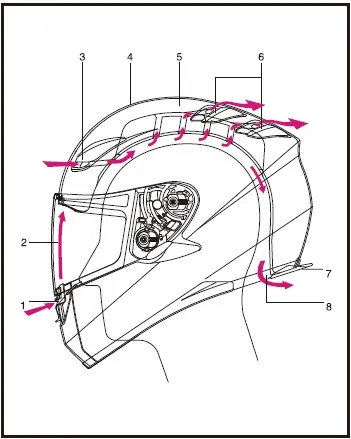

Система вентиляції

1. Нижній вхідний клапан вентиляційного каналу
2. Система вентиляції протиконденсатної лінзи
3. Верхній вхідний клапан вентиляційного каналу
4. шкаралупа
5. ударопоглощающая підкладка
6. Верхній вихідний клапан вентиляційного каналу
7. Кіль III
8. Нижній вихідний клапан вентиляційного каналу

Система вентиляції протиконденсатної лінзи

Кіль «хвостового оперення» Tail Fin 3

Нижній вхідний клапан вентиляційного каналу

Швидкороз'ємна саморегулююча система (англ. Quick Release Self Adjusting - Q.R.S.A.)

Для забезпечення безперешкодного і своєчасного відкривання і закривання застосовується система Q.R.S.A .. забезпечує більш щільний контакт лицьового щитка / візору зі слотом для скла при повному закриванні зарахунок подвійної дії пластини підстави.

Демонтаж і установка візору

Щоб зняти / встановити визор:

1. Відкрийте визор вгору до упору, як показано на ілюстрації на рисунку (1).

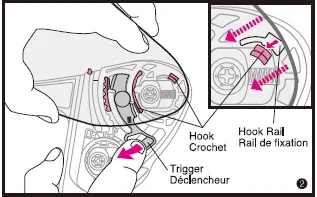

2. Потягніть за важіль, щоб вивільнити з'єднання і витягти гачок з направляючої гачка в напрямку, показаному на рисунку (2). Виконайте ті ж дії для зняття другої сторони візору.

Щоб встановити визор:

1. Розмістіть визор в повністю відкритому положенні і вставте гачок в направляючу гачка, як показано на малюнку (3)
2. Натисніть на область, виділену на ілюстрації нижче червоним кружком на рисунку (4), до клацання. Виконайте ті ж дії для встановлення другої сторони візору. Переконайтеся, що гачки і передачі встановлені на місце правильно і надійно. В іншому випадку визор може випасти.

Механізм превентивного прочинення і механізм блокування візору

Механізм превентивного прочинення є власною розробкою SHOEI, його використання дозволяє уникати або усувати запотівання щитка / візору з використанням сили зустрічного вітру при їзді, що утворився конденсат ефективно абсорбується при мінімальному прочинення щитка / візору.

Необхідна рух ви можете легко виконати, зсунувши важіль, як показано на малюнку В, вниз, зі стандартного положення, показаного на малюнку А. Коли важіль піднятий, як зазначено на малюнку С, щиток / визор блокується, щоб запобігти випадковому відкривання при їзді або при падінні .

* Виконуйте відкривання або закривання щитка / візору, тримаючи важіль в стандартному положенні, як зазначено на малюнку А.

* У разі ДТП щиток / визор може бути відкритий навіть при встановленій блокування, при додатку трохи більшого зусилля.

Пояснення по установці пластини підстави і важливі зауваження

• Після чищення або заміни підстави щитка закрийте щиток / визор і переконайтеся, що щиток / визор щільно входить в відповідний ложемент в корпусі шолома. Якщо є зазор, виконайте регулювання і усуньте зазор, оскільки при наявності зазору може мати місце циркуляція зустрічного вітру або поява шуму при їзді.
• Для затягування гвинтових з'єднань застосовуйте викрутку Phillips No.2. Тримайте інструмент вертикально і дійте обережно. При використанні викрутки неправильного розміру або електричної викрутки може призвести до пошкодження головки гвинта. У разі такої «аварії» використовуйте для заміни автентичний гвинт, виготовлений з алюмінію. Якщо гвинт затягнуть занадто туго, він може зламатися. (Рекомендована сила крутного моменту при закручуванні: 80 cN * m або близько 8 kgf * cm)

Знімні компоненти внутрішньої підкладки

Одягайте мотошлем тільки з встановленим компонентами внутрішньої підкладки. Елементи внутрішньої ударопоглощающей підкладки повинні бути правильно встановлені в повному комплекті.

Всі компоненти внутрішньої підкладки, використовувані для цієї моделі шолома, є знімними, можуть стиратися вручну або з використанням автоматичної пральної машини. Під час вилучення та встановлення компонентів ударопоглощающей підкладки звіряйтеся з малюнком на ілюстрації вище.

Розміри компонентів ударопоглощающей підкладки можуть варіюватися. При заміні окремих компонентів обов'язково перевіряйте, щоб вони підходили за розміром до вашого шолому.

Стандартні розміри подушечок (Для продукції ECE R22)

* Найменування моделі та специфікація можуть варіюватися в залежності від країни і регіону

Витяг внутрішніх частин

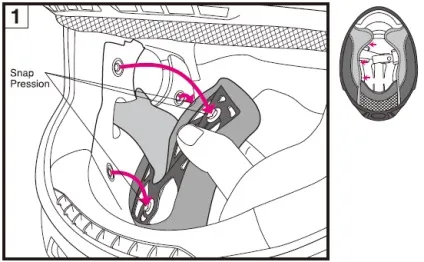

Розстебніть 3 застібки-кнопки і витягніть подщечние надставки з обох сторін

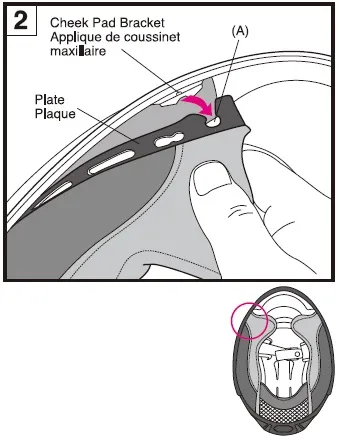

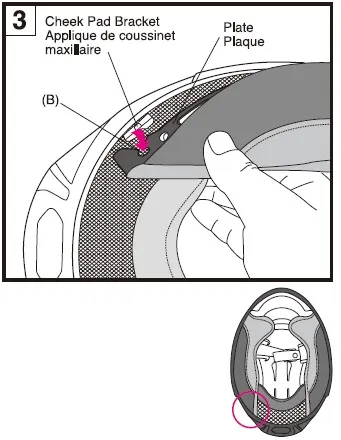

Потім витягніть частини (А) і (В) планки в нижній частині подщечной надставки з скоби подщечной наставки. Подщечние надставки по обидва боки витягуються однаково.

Зняття кришки ременя підборіддя

Після вилучення подщечной надставки отстегніте засувку захисної кришки ременя підборіддя і зніміть кришку з ременя підборіддя.

Витяг центральної подушечки

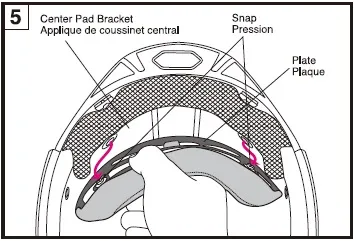

Відстебніть 2 застібки-кнопки, розташовані в задній частині шолома, і витягніть центральну подушечку.

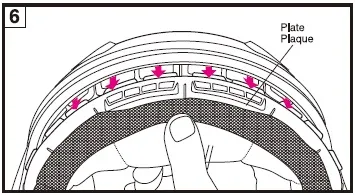

Витягніть передню частину центральної подушечки з фіксуючою планки, як показано на ілюстрації на рисунку 6.

Установка компонентів внутрішньої м'якої ударопоглощающей підкладки

Установка центральної подушечки

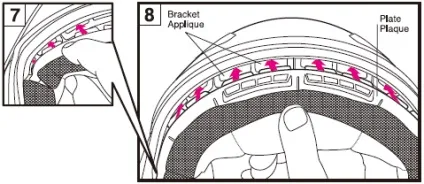

Засуньте і вставте передню планку в зазор скоби, переміщаючись поступово від однієї сторони до іншої, як показано на рисунку 8.

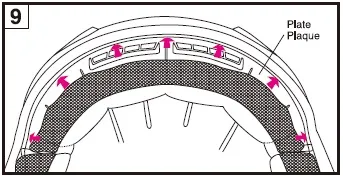

Переконайтеся, що планка центральної подушечки закріплена, як показано на рисунку 9.

Застебніть дві застібки-кнопки, розташовані в задній частині центральної подушечки.

Ключові моменти при поводженні з внутрішніми компонентами

1. При застібанні і розстібання застібок виконуйте захоплення близько до застібці і дійте обережно. Застібайте кнопки до клацання.
2. Внутрішні частини періть вручну. Якщо використовується прання в автоматичній пральній машині, перед пранням розмістіть компоненти підкладки в сітчастий мішок. Використовуйте для прання тільки воду, потім промокніть частини сухим рушником і залиште в тіні до висихання. Для зволоження ударопоглинаючого сектора підкладки з біогубкі використовуйте серветку, змочену у воді або в розчині м'якого нейтрального миючого засобу. Не використовуйте ацетон, бензин, розчинники та інші подібні сильні миючі засоби.

Заміна верхніх компонентів вентиляційної системи

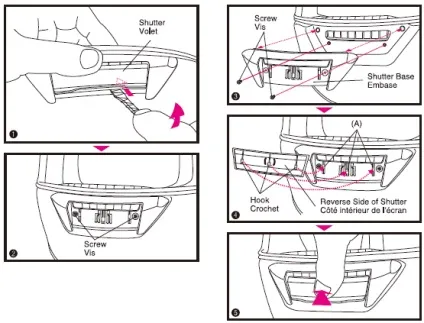

При затворі, встановленому в середнє положення, вставте кінець хрестоподібної викрутки, обгорнутий тонкою серветкою, в зазор між затвором і підставою затвора, як показано на рисунку (1), а потім посуньте її вперед, щоб підняти і витягти затвор з підстави затвора.

Вийміть гвинт і вставте жало викрутки, огорнуте в м'яку серветку, в зазор між затвором і шкаралупою, діючи з обережністю, щоб не пошкодити шкаралупу, потім підніміть і витягніть підставу затвора, як показано на малюнку (2).

* Під час роботи дійте обережно, щоб не пошкодити графічний малюнок на шоломі.

Перед установкою нового підстави затвора видаліть всі сліди клею від наклейок і всі забруднення і переконайтеся, що всі поверхні є абсолютно чистими. Зніміть захисну плівку з клейкого покриття, розташованого на зворотному боці підстави затвора. Зіставте овальний отвір і отвір для установки гвинта з відповідними отворами в шкаралупі і закріпіть з'єднання гвинтовим з'єднанням, як показано на малюнку (3).

Примітки:

Дійте з обережністю, щоб при добуванні не пошкодити затвор. Після того, як затвор встановлено, його не можна зняти і використовувати повторно. Витяг компонентів вентиляційної системи допускається тільки для заміни.

NB: Для збереження захисних властивостей мотошлема не допускається просвердлення додаткових отворів для установки компонентів вентиляційної системи.

Верхній вхідний клапан вентиляційного каналу

Заміна нижнього клапана вентиляційного каналу

Розмістивши викрутку в центральному положенні, вставте жало хрестоподібної викрутки, огорнуте серветкою, в зазор між затвором і підставою затвора, як показано на рисунку (1). Потім підніміть викрутку і витягніть затвор. Для вилучення підстави затвора звільніть 2 гвинтових з'єднання.

* Під час роботи дійте обережно, щоб не пошкодити графічний малюнок на шоломі.

Перед установкою нового підстави затвора видаліть всі сліди мастила, клейкою основи і інших забруднень і переконайтеся, що поверхня шкаралупи абсолютно чиста. Зіставте 2 отвори на підставі затвора з отворами на шкаралупі і загвинтити гвинти.

* Дійте з обережністю, не затягуйте гвинтові з'єднання надмірно сильно.

* Переконайтеся, що затвор щільно встановлений на підставу затвора, і між ними немає ніякого зазору.

Установка шторки підборіддя

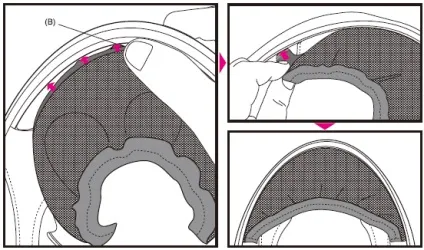

Шторка підборіддя дозволяє запобігти турбулентність потоків повітря в області підборіддя. Щоб встановити цей компонент, вирівняйте центральну частину планки з центром фронтальної частини мотошлема і вставте планку в зазор (В) між шкаралупою і ударопоглощающей підкладкою, потім вставте обидві сторони планки. Щоб витягти шторку підборіддя, витягніть спочатку планку центральній частині шторки підборіддя, потім витягніть обидві бічні частини планки.

Ніколи не тримайте на вазі мотошлем, схопивши його за окремі частини, в іншому випадку компоненти шолома можуть бути пошкоджені або зламані, і шолом може впасти.

Установка отсекателя дихання

Якщо ваш мотошлем SHOEI обладнаний отсекателем дихання, він може бути встановлений в зазор між (С) між шкаралупою і ударопоглощающей підкладкою.

Ніколи не тримайте на вазі мотошлем, схопивши його за окремі частини, в іншому випадку компоненти шолома можуть бути пошкоджені або зламані, і шолом може впасти.

попередження

1. Перед тим як надягати шолом, переконайтеся, що всі з'єднання і застібки на особовому щитку / Візор зафіксовані в правильному положенні і застебнуті.
2. Для чищення лицевого щитка / візору і компонентів вентиляційної системи використовуйте розчин нейтрального миючого засобу, після мийки ретельно споласкивайте деталі і протирайте для просушування м'якою серветкою. Ніколи не застосовуйте ацетон, бензин, розчинники та інші подібні сильнодіючі засоби.
3. Ніколи не використовуйте шолом без встановленого комплекту частин внутрішньої ударопоглощающей підкладки і захисної планки ременя підборіддя!
