Мансардний дах і її кроквяна система креслення

Мансарда в будинку - це завжди цікаво, красиво і вигідно. Однак не кожен майстер візьметься виконувати всі роботи самостійно. Причини: незнання технологічних тонкощів і складна кроквяна система мансардного даху. Але побудувати мансарду самостійно можна, головне - хороший проект і твереза ​​оцінка власних сил, фінансових можливостей. А ми підкажемо і розповімо, які види крокв бувають, і розберемо пристрій кроквяної системи мансардного даху різних типів.

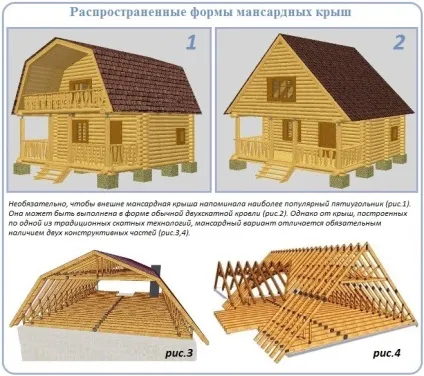

Типи мансардних дахів

Складання проекту має враховувати всі нюанси. При неправильних прорахунки, забудовник ризикує отримати в результаті не те, що планувалося зробити. Чим простіше дах, тим зручніше її зробити своїми руками. Типи дахів бувають:

1. Двосхилим, де скати спускаються по обидва боки;

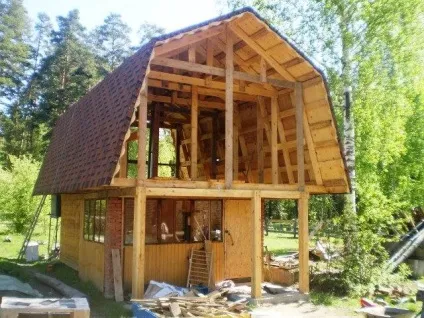

2. Ламаної, що складається з двох і більше скатів різних кутів нахилу;
3. Вальмової з трикутною формою скатів;
4. Полувальмовой - скати торцевого типу розташовуються приблизно на половині відстані висоти;
5. Купольної для будівель багатокутної або круглої форми;
6. Склепінчастою - в розрізі такий дах має форму дуги.

Мансардний дах розрізняють як вентильований і не вентильованих. Вибирається тип залежно від кліматичних особливостей регіону, наприклад, в зонах з великою кількістю опадів краще будувати вентильовані об'єкти.

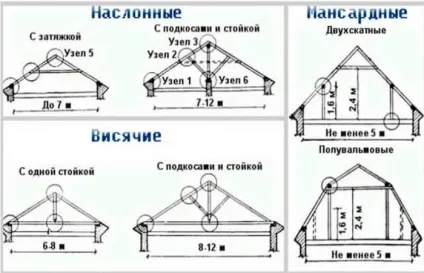

Види стропильних систем

Кроквяна система мансардного даху вибирається залежно від планування будівлі і різниться так:

1. Похилі кроквяна система мансарди облаштовується в разі, коли несуча перегородка проходить посередині будови. Конструкція перерозподіляє вагове навантаження і підходить для будівель, де відстань між зовнішніми стіновими панелями і внутрішньої опорною системою не перевищує 7 м.
2. Висячі кроквяні системи застосовні при відсутності внутрішніх перегородок, стін. Спиратися на мауерлат і коньковий прогін, вони підходять для будівель, де відстань між зовнішніми стінами і конструкцією не перевищує 14 м.
3. Комбіновані крокви мансарди найчастіше потрібні в будівлях, де замість перегородок облаштовуються колони. Виходить, що частина конструкції крокв спирається на колони, а частина виконується у висячому варіанті. Відсутність допоміжних елементів, зниження навантаження на фундамент і ніяких захаращують елементів - основні переваги системи, тому даний варіант застосовується найчастіше.

Важливо! Види стропильних систем вибираються на стадії проектування, щоб правильно розрахувати потрібну фортеця фундаменту. У разі, коли рішення про будівництво мансарди виникає на завершальному етапі зведення об'єкта, потрібно точна схема кроквяної системи мансардного даху і повний перерахунок маси будинку з урахуванням нових даних. Нехтувати процесом не можна, особливо в зонах зі слабким грунтом. Інакше в результаті вийде, що будинок швидко просяде, а грунтові води приведуть фундамент в непридатність за короткий час.

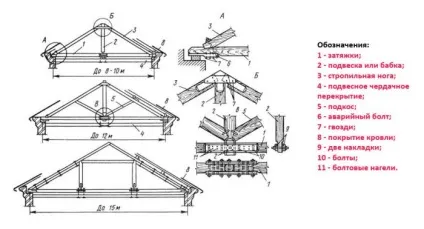

Конструкційні особливості кроквяної системи

Основні вузли мало отлічаеми від звичайної двосхилим даху:

• Мауерлат - підстава даху, що бере на себе вагу.
• Крокви - елементи системи, що формують схильність скатів. Верх закріплюється на коник, низ - на мауерлат або стійку.
• Стійка - елемент, що підтримує коник або задню частину кроквяної ноги.
• Підкоси потрібні для зміцнення і підтримки крокв. Підкіс має косий зріз і служить для попередження прогину крокв під вагою маси.
• Затягування - горизонтальна стяжка пари крокв, що розміщується у верхній або нижній частині.

Важливо! Кроквяні елементи часто виконуються з деревини найвищого ґатунку. Купується брус вологістю не більше 15-18%, попередньо обробляється складами проти гниття, антіпренамі.

Схема збірки кроквяної системи для мансарди

1. На верхню обв'язку стін укладається брус мауерлата. Якщо будинок дерев'яний, можна обійтися верхніми вінцями, посиленими скобами.
2. Змонтувати балки перекриття. Кріплення на мауерлат або виступи стінових панелей. Найпростіше кріплення - без виносу, опора на стіни, а ось з виносом - це коли балка виноситься за периметр будинку для облаштування схилу. У цьому випадку відстань між кінцем балки і стіновий панеллю має бути не менше 0,5-1,0 м.
3. Монтуються вертикальні стійки. Для цього визначається середина балки перекриття, потім від неї відкладаються рівні інтервали - відстань має дорівнювати ширині мансардного приміщення.
4. Затягування закріплюються на стійках, при цьому виходить, що кожна пара стійок виглядає як буква «П».
5. Монтаж нижніх стропильних елементів проводиться з кріпленням на стійці. Кріплення - саморізи або цвяхи, на мауерлат кріплення у вигляді повзунка рухомого кріплення, що компенсує усадочні прояви бруса.
6. Установка крокв мансардного даху верхній частині проводиться з з'єднанням кожної пари металевою накладкою або бруском.
7. Фінальна обробка включає укладку гідроізоляційної мембрани, обрешітки. Решетування для м'якого покрівельного матеріалу суцільна, для профлистов і іншого жорсткого матеріалу - розріджена.

Запропонований монтаж кроквяної системи - найпростіший. Облаштувати таку конструкцію своїми руками цілком можливо, слід лише зробити правильні розрахунки, кроквяної системи, креслення мансардного даху, схеми допоможуть виконати роботи без помилок.

Крокви з виносом за стінну панель

Такий варіант застосовується при малому обсязі внутрішнього простору. Доведеться спирати кроквяну ногу на балку верхнього перекриття. Мауерлат тут не потрібен, а от що підсилюють підкоси обов'язкові. Для зміцнення підстави можна залити ж / б пояс. Кріплення балок перекриття до монолітного поясу проводиться анкерами, куди включаються опорні стійки на максимальну товщину бруса.

Важливо! Зовнішня конструкція формує карниз: для дерев'яних будинків ширина від 0,5 м, для виконаних з бетону і каменю - від 0,4 м.

1. Встановити крайні балки перекриття, що формують контур звисів. Перетин балок 150 * 200 мм.
2. По натягнутому між крайніми балками шнуру, монтуються інші бруси: відстань між ними дорівнює кроку кроквяних ніг. Утеплені дахи вимагають кроку крокв 0,6 м, в разі монтажу крокв із зазначеним кроком їх можна виконати з бруса перетину 50 * 150 мм.
3. Витесав шипи підготувати опори.
4. Встановити кутові стійки і скріпити їх тимчасовими опорами.
5. Схилом визначити місце точок опори балок і вибрати отвори для них.
6. Встановити рядові стійки і пару несучих опор по центрам фронтону мансарди.
7. Укласти прогони з дощок 50 * 150 мм. Закріпити прогони куточками.
8. З'єднати опори брусками, закріпивши їх також куточками на прогони.
9. Скріпити ригелі, для чого підійде тимчасовий кріплення дюймовку. Відступ від краю каркаса 300-350 мм.
10. Виконати шаблон для нижнього ряду стропіліни: докласти дошку-заготовку до торця прогону і балки, визначити місце зрізу надлишків, приміряти і підтесати.
11. Змонтувати торцеві кроквяні стійки.
12. Виготовити шаблон для верхньої частини крокв.
13. Приміряти шаблон і спорудити ярус, як буде кроквяна система фото мансардного даху наочно покажуть всю конструкцію.
14. Якщо шаблони підходять ідеально, виготовити потрібну кількість крокв, змонтувати їх на місце, зміцнити бабкою ригелі, щоб уникнути їх провисання і жорстко пришити їх до конькової зоні. Нижня частина не вимагає жорсткої підшивки, вона повинна бути вільною.

Мансарда з каркасних модулів

Мансардний дах кроквяна система якої має на увазі варіант каркасних модулів набагато простіше попередньої. На перекриття монтуються не група окремих опор, а готові блокові модулі бічних стін майбутнього приміщення мансарди. Подібні конструкції мансардних дахів, їх кроквяної системи дозволяють працювати не на висоті, а внизу, прораховуючи і проміряти кожен крок. Поетапний процес такий:

1. Заздалегідь зробити за проектом стінки мансарди, причому поздовжні бруси виконують роль прогінних і Лежневим елементів. Разом зі стійками ці елементи розкласти на рівній майданчику і відзначити косинцями гнізда під опорні точки бічних стін - зробити по ним пропили.
2. На стійках вибрати шип.
3. З'єднати поздовжній брус зі стійками вертикального напрямку і виходить модуль рами (подвійний). Це майбутні стінки мансарди.
4. Підняти рами наверх і встановити на місце. Тимчасово закріпити встановлені рами розпірками і потім прикрутити скобами.
5. Вибрати на краях балок гнізда для монтажу нижнього ряду крокв, при необхідності, доопрацювати гнізда стамескою.
6. Верхній кроквяний ярус виконується на землі, для чого попередньо заготовки підганяються до потрібних елементів.
7. Підстава верхнього трикутника мансардної конструкції є розтяжкою, при цьому довжина його дорівнює відстані між встановленими площинами (вертикальними) вже змонтованих рам.
8. По краях розтяжки вибрати гнізда, а на нижніх п'ятах - шипи.
9. Зібрати крокви для мансарди верхнього ярусу, для додаткового закріплення змонтувати ригель, а вузол коника посилити дерев'яної накладкою трикутної форми.
10. Попереднє виготовлення кроквяних ніг на мансарду, дозволить уникнути робіт на висоті. Випиляти потрібно тільки верхній скіс, що спираються на верхню стійку стіновий панелі і на розтяжку верхніх стропильних ферм.
11. Приміряти нижню кроквяну частину до торця, відзначити зону форми шипа на нижній п'яті, випиляти шипи по зробленому кресленням.
