МАЛЕНЬКИЙ ПАЯЛЬНИК ДЛЯ мікросхем
Прийшла мені з Китаю мікросхема якось для MP3 плеєра, мікросхема була виконана в SMD корпусі, ну і паяти своїм товстим 40 Вт паяльником якось не охота таку дрібницю, та й жало потрібно заточувати. І я згадав, що десь бачив мужика на YouTube, що зробив свій нагрівальний елемент з ніхромового дроту і слюди. Мені морочитися зовсім не хотілося. І тут згадав, що в похідних умовах заварював чай резистором, підключенням до акумулятора мопеда. Так що резистор успішно стане нагрівальним елементом маленького паяльника.

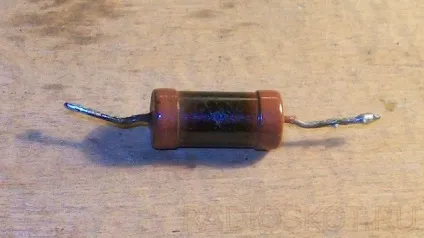

Приступимо, спочатку шукаємо потрібний резистор, він обов'язково повинен бути дротяним, і номіналом не більш як 5 Ом. Підключаємо до регульованим блоку живлення і подаємо напругу, але не перестарайтеся, можете резистор спалити, цю процедуру краще проводити під витяжкою або на вулиці, так як нам потрібно нагріти резистор і чекати поки вся фарба не вигорить. Далі справа техніки: беремо напилок або дремель і робимо щось таке, що на фотографії нижче.

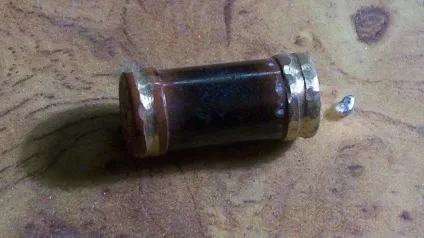

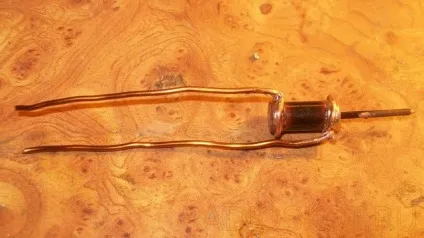

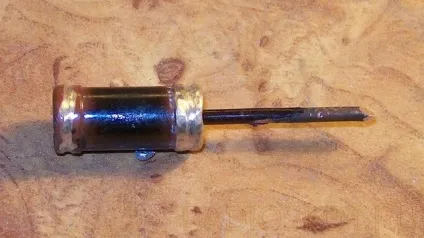

Точимо дві канавки і сточуємо торець до тих пір, поки не побачите отвори. Жало паяльника - це окрема історія, потрібно підбирати діаметр мідного дроту згідно з діаметром отвору, щоб простір між стінками резистора і мідним дротом було мінімальним або зовсім не було. Так наше жало буде добре зафіксовано і буде краще передаватися тепло з резистора на жало.

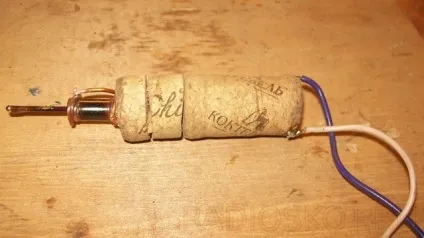

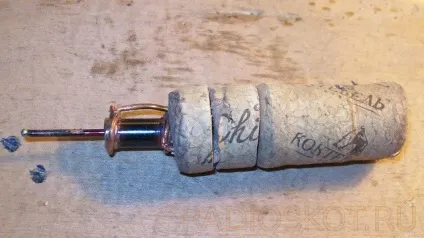

Ручка паяльника - це навіть не знаю з чим порівняти, як показала практика дуже зручні силіконові ручки і ті що зроблені з коркового дерева. Силіконової гуми немає, а ось парочка пробок з свят залишилася. Свердлимо отвори в пробці, протягуємо нашу кріпильних дріт, стягуємо і якось фіксуємо, я просто загнув краю.

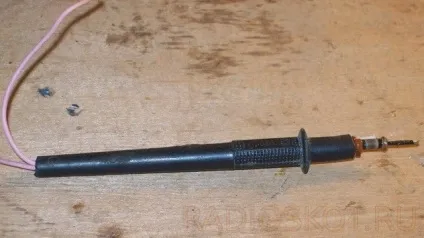

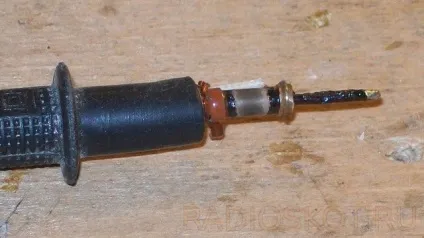

Підпаявши два дроти можна тестувати, припій плавиться, каніфоль димить - краса! У пошуках шматка каніфолі щоб розчинити в розчиннику, наткнувся на свій дуже старий паяльник, йому десь рік. Корпусом у нього виступив щуп вольтметра. Підключив до БП, димок пішов - паяльник працює.
