При створенні різних пристроїв доводиться стикатися з низкою проблем. Друковану плату в процесі випробувань часто доводиться паяти, а при помилці в схемі - перепоювати. Радіоаматори, при проектуванні схем, змушені покладатися на «метод тику». Для цього і служать макетні плати. Складання схеми на макетної платі - необхідний етап виготовлення нескладних радіоаматорських конструкцій або вузлів. Макетні плати дозволяють проводити швидкий монтаж різних пристроїв використовуючи дротові перемички і самі п'ятачки.

Але придбати в магазині готову дуже накладно. Адже шматочок макетної плати з дірочками коштує як шматок великого склотекстоліти. Наприклад 10x10 см плата у відомому інтернет магазині коштує майже 10уе! Пропоную Вам зробити мій варіант макетної плати для попереднього складання і тестування схем. Вона проста у виготовленні і зручна у використанні.

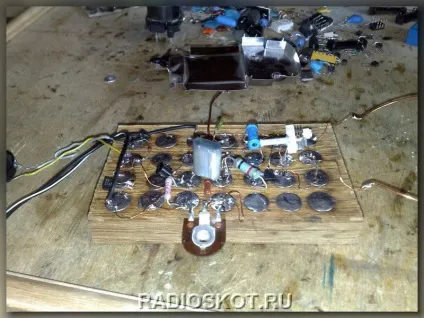

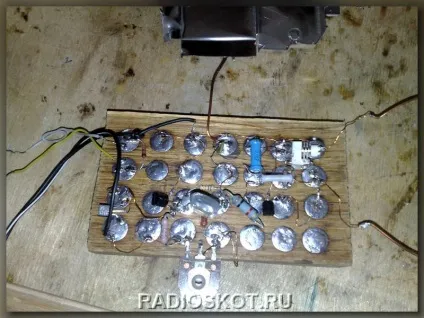

Дивіться фото готової макетної плати.

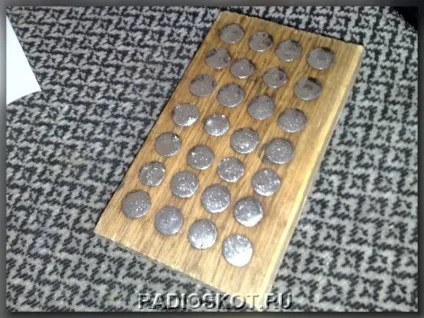

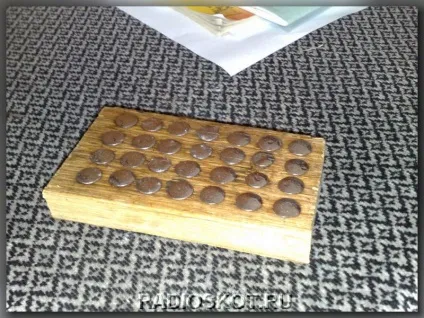

П'ятачки плати зроблені зі звичайних канцелярських кнопок, з луджених капелюшками.

Етапи виготовлення макетної плати своїми руками:
1. Відрізати шматок дошки розмір, якої Вас влаштовує;
2. Розмаїття дошку клітинкою по 1,5 мм, т. К. Розмір капелюшки кнопки дорівнює 10 мм.
3. Забити кнопки в дошку, де перетинаються поперечні і поздовжні лінії розмітки.
4. Потім взяти наждачку і зачистити капелюшки;
5. І нарешті, облуди капелюшки.

Подібну макетну плату можна зробити своїми руками всього за 20 хвилин. Бажаю удачі в збірці схем! Матеріал надіслав Р. Рибалко.
