Майже все про місяць - місячний модуль
Виробник: Grumman Aircraft Engineering
Висота: 6,37 м
Діаметр: 4,27 м
Ширина по діагональним стійок шасі: 9,07 м
Повна маса: до 16,5 тонн (в останніх експедиціях «Аполлон-15, -16, -17»; в перших від 14,0 тонн - «Аполлон-12»)
Маса посадкової ступені: близько 11,7 тонн
Маса злітної ступені: близько 4,5 тонн
двигуни:
Посадкова щабель: тяга 476 кгс - 4760 кгс, питома імпульс близько 300 з
Злітна ступінь: тяга 1590 кгс, питома імпульс ок. 300 з
Система управління: 16 двигунів (в 4 блоках), тяга по 45,5 кгс, питома імпульс близько 240 з
Паливо: пальне - аерозін-50 (суміш 50/50 гідразину і несиметричного диметилгидразина), окислювач - чотириокис азоту (N2 O4)
ΔV. 4700 м / с
Екіпаж: 2 людини
Житловий об'єм: 6,6 куб. м
Атмосфера: чистий кисень, тиск 1/3 атм.
Час автономної роботи: до 72 годин (в останніх експедиціях)

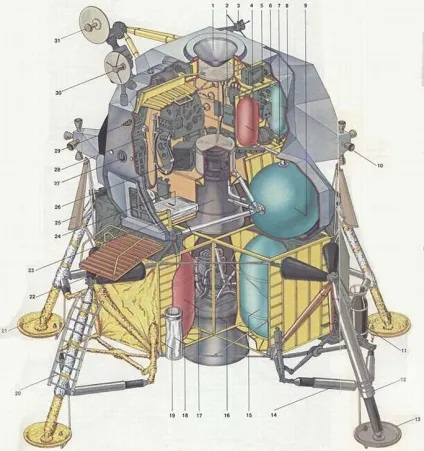

1 Люк стикувального вузла відсіку екіпажу і місячної кабіни.
2 Люк для входу в герметизированную кабіну.
3 Дві антени метрового діапазону.
4 Бак окислювача для двигунів системи орієнтації (N2 O4).
5 Блок автоматики.
6 Бачок з водою.
7 Балон з гелієм для витіснювальний системи подачі палива в двигуни системи орієнтації.
8 Бак пального для двигунів системи орієнтації.
9 Бак пального для основного двигуна злітної ступені.
10 Блок двигунів системи орієнтації.
11 Радиоизотопная енергетична установка.
12 Телескопічна стійка посадочного шасі.
13 Тарілчаста опора посадкового шасі.
14 Поперечний елемент шасі.
15 Бак пального основного двигуна посадкової ступені (2 шт.).
16 Двигун посадкової ступені з регульованою тягою.
17 Бак з окислювачем двигуна посадкової ступені (2 шт.).
18 Висувна антена діапазону S (використовується на поверхні Місяця).
19 Посадкова щабель.
20 Сходи для спуску астронавтів на поверхню Місяця.
21 Теплоізоляція.
22 Майданчик з поручнями.
23 Основний двигун злітною ступені.
24 Автономна ранцева система життєзабезпечення.
25 Дефлектори для відхилення стікали газів з сопла.
26 Вентилятор для забезпечення циркуляції кисню в кабіні.
27 Проблисковий джерело світла.
28 Пульт управління місячною кабіною.
29 Антена діапазону S, яка використовується під час польоту.
30 Антена радіолокатора, що забезпечує зустріч на орбіті.
31 Поворотна антена діапазону S.
Місячний модуль складається з двох ступенів: посадкової і злітної. Житловий є тільки злітна ступінь, вона також містить всі системи управління і більшу частину інших систем. Посадкова щабель служить для гальмування корабля при сходженні з навколомісячної орбіти, для забезпечення його посадки, а також містить наукові прилади та інше обладнання, основна частина якого залишається на Місяці після відльоту екіпажу.
Злітна ступінь складається з 3 основних відсіків: герметичні відсік екіпажу і центральний відсік, а також негерметичний задній відсік обладнання. Висота злітної ступені 3,4 м, діаметр 4,3 м. На бічній поверхні на виносних фермах знаходяться 4 блоки двигунів реактивної системи управління по 4 двигуна в кожному блоці. Зверху розташовуються антени системи зв'язку (S-діапазон і УКВ). Зовні щабель покрита тепловим і мікрометеорних екранами. Відсік екіпажу є лежить на боці циліндр діаметром 2,35 м і довжиною 1,07 м (об'єм 4,6 м3). Окремо розташовуються баки з паливом і окислювачем, з балони з газом наддуву (гелій), баки з рідким киснем, ємності з водою та інше обладнання.
