Гідротрансформатор на акпп несправності запчастини та її ремонт

Гідротрансформатор - основний пристрій в АКПП і механізм, який займає центральну роль в АКПП, службовець для передачі і перетворення крутного моменту від ДВС на колеса автомобіля.

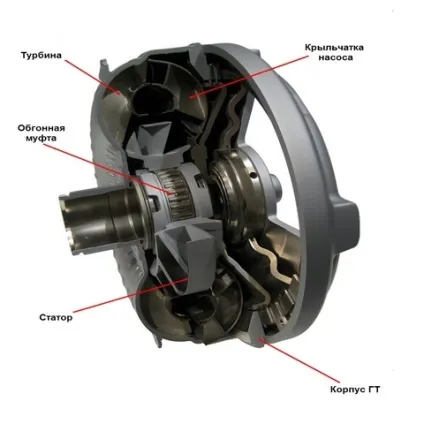

ф Пристрій гідротрансформатора на АКПП

Пристрій гідротрансформатора і принцип роботи

Сам гидротрансформатор складається з насосного колеса, реактора, турбінного колеса і блокуючого механізму. Насосне колесо жорстко пов'язано з конструкцією гідротрансформатора і при обертанні двигуна створює усередині нього потік масла, яке тече і обертає колеса реактора і турбіни. Реактор (статор) пов'язаний з насосним колесом через обгону муфту, при перевищенні оборотів в порівнянні з насосним колесом статор блокується і передає на насосне колесо ще більший обсяг масла, завдяки чому істотно збільшується крутний момент.

Оскільки момент передається через в'язке масло, а не через жорстку зв'язку, АКПП і двигун не піддаються навантаженням. Єдиними мінусами даної схеми є підвищене виділення тепла і деяка втрата потужності двигуна, що призводить до підвищеної витрати палива. Сама система складніше МКПП і відповідно несправності можуть траплятися частіше.

Гідротрансформатор дуже надійний вузол, а й він має свої межі зносу і міцності. У ньому, зрозуміло, рано чи пізно виникають поломки і несправності. Несправна АКПП вже не може правильно зняти потужність з двигуна і передати її на колеса. Фрикціон зношується нерівномірно і масло може почати перегріватися і забивати клапана гидроблока.

Блокування

Блокування - це частина конструкції всіх сучасних гідротрансформаторів і грає велику роль в підвищенні економічності даного типу КПП. Принцип роботи полягає в наступному - коли блокування активна АКПП працює в режимі жорсткої зв'язки двигуна і КПП. Час блокування зазвичай визначать комп'ютер. На сучасних автомобілях блокування спрацьовує на швидкості 20 км / год, що дозволяє економити навіть при їзді по місту. Блокування також застосовується для гальмування двигуном. На тракторах за допомогою блокування реалізований запуск моторів з штовхача.

Блокування має свої недоліки:
- в момент блокування передаються ударні навантаження;
- зношує фрікціони і забруднює масло, що може викликати несправності коробки;
- зменшує комфорт і плавність ходу.

Принцип роботи гідротрансформатора

Ознаки несправності гідротрансформатора

Оскільки цей пристрій виконує роль зчеплення, воно зношується, вічних фрикційних механізмів не буває. Продукти зносу гідротрансформатора потрапляють в масло, забивають фільтр і абразивно обробляють інші механізми АКПП, викликаючи їх поломки і несправності.

Якщо не міняти масло і не ремонтувати виходять з ладу елементи, можна забути про плавних переходах і блокування і досить скоро про те, що автомобіль взагалі колись рухався.

Або інший приклад: АКПП 4L60, виробництва General Motors, почала випускатися з 80-х років. Установка коробки 4L60 проводилася на такі приголомшливі автомобілі, як Хаммер, Кадиллак, Сааб. Величезні повнорозмірні седани, позашляховики 4L60 вона витримувала з гідністю.

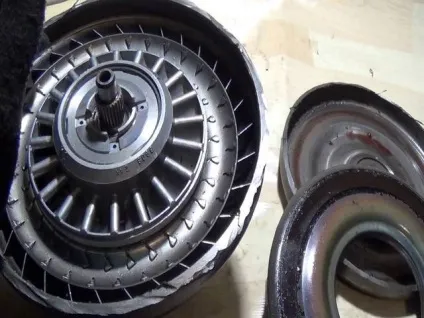

Внутрішнє зображення несправного гідротрансформатора

Після усунень хвороб 4L60, яка отримала покращене устаткування стала практично вічної. На початку 90-х 4L60 оснастили електронним управлінням і посилили основні елементи. Це прискорило роботу 4L60, збільшило її плавність і підвищило надійність. Коробка 4L60 випускається до цих пір.

Першим в 4L60 виробляє свій ресурс головний фрикціон блокування гідротрансформатора і своїми продуктами забруднює нутрощі коробки. Оскільки машини з 4L60 традиційно важкі і дуже потужні (багатолітрові шістки і вісімки), то коробка схильна до підвищеного зносу.

Основні симптоми несправностей:

1. Механічні або металеві звуки на зміні швидкостей, які зникають при підвищенні оборотів або початку руху. Такі симптоми вказують, що потрібна перевірка стану опорних підшипників, для чого буде потрібно зняти коробку.
2. Вібрації при розгоні понад 60 км / год. Якщо з плином часу вібрації посилюються, це означає погіршення стану гідротрансформатора. Швидше за все, масляний фільтр забитий і масло втратило необхідні для роботи КПП характеристики.
3. Погіршення розгінних характеристик вказує, що потрібна перевірка стану обгонів муфти.

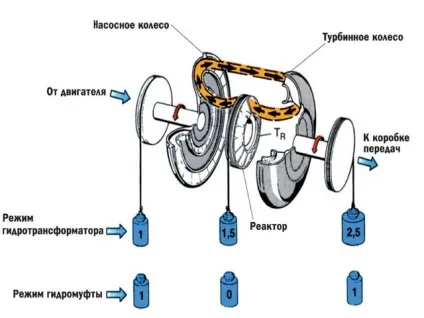

Спрощена схема гідротрансформатора

1. Повна зупинка автомобіля на передачі і неможливість рушити - ці ознаки можуть бути обумовлені пошкодженням шліца на турбінному колесі, його стан можна подивитися, тільки якщо зняти КПП.
2. Шурхіт і скребуть звуки при запуску двигуна (наприклад, 4d68) можуть бути свідченням зносу підшипника між турбінним колесом і корпусом гідротрансформатора.
3. За стукам і бряжчання при перемиканні передач можна визначити пошкодження лопаток, або ж облом однієї з них, перевірити це можна тільки після зняття коробки.
4. Поява на маслі шматочків металу, пилу, бруду, вспенивание масла, його різке потемніння може свідчити про пошкодження механізмів коробки. Хоча масло могли і просто не міняти надто вже довгий час. Якщо промити новим маслом АКПП, вона в будь-якому випадку повинна запрацювати краще, заміна масла часто вирішує масу проблем. Крім усього цього, іноді при порушенні герметичності системи охолодження антифриз потрапляє в масло. Якщо ви бачите, що масло з домішками, в будь-якому випадку його варто злити. Перевірка масла проводиться за технологічним регламентом приблизно раз в 30000-60000 кілометрів. Різке падіння рівня масла може означати несправність корпусу АКПП або елементів системи охолодження.

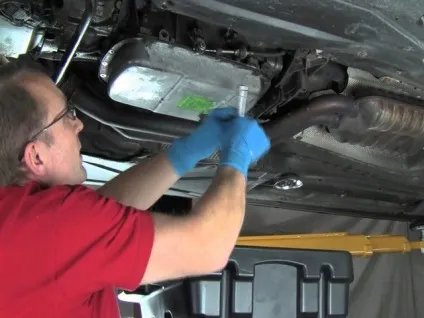

   Процес заміни масла в АКПП



   Приладова панель Вольво з системою самодіагностики

5. Запах гару і інші ознаки перегріву свідчить про знос фрикційних і перегрів всієї конструкції. Необхідна перевірка їх стану. Принцип роботи фрикционов полягає в передачі моменту і вони неминуче зношуються через дотик до рухомих частин механізмів.
6. Глохнущій двигун 4d68 при перемиканні передач може означати вихід з ладу керуючого блоку трансформатора і це дуже сумна несправність, натякає, що скоро треба буде установка нового.

Незважаючи на гадану складність механізму, ремонт гідротрансформатора АКПП досить простий і можливий своїми руками, якщо є необхідне обладнання (швидше за власний сервіс) і знання, звичайно.

Сам по собі цей вузол не з дешевих, ремкомлекти стоять на нього по-різному в залежності від виробника коробки, іноді дешево, іноді немає. Але головна складова вартості його ремонту - це роботи. Вони вимагають демонтажу коробки і її повного розбирання, за якою слідує установка нових деталей і коробки на місце, досить трудомісткі. Визначити вартість ремонту неможливо до зняття і повного огляду коробки. Своїми руками найпростіше злити і поміняти масло, інші процедури краще довірити професіоналам. Однак, суттєво заощадити можна саме зняти АКПП власноруч, для чого буде потрібно яма, комплект ключів і ще пара чоловік щоб донести коробку до автомобіля, який відвезе її в сервіс.

Устаткування для ремонтних робіт АКПП досить дороге і його список досить широкий. Для комфортних робіт знадобитися підйомник, кран для зняття коробки (важить вона чимало), комплекти ключів, шестигранників, динамометричні ключі, викрутки, тестіровочного обладнання для проводки і датчиків обладнання для діагностики роботи електронного блоку управління, обладнання для промивки АКПП і заміни масла (установка)

Якщо трапилася неприємність, бігти за контрактною або новою коробкою відразу не варто. Вартість ремонту може бути нижче нової коробки, а при покупці контрактної можна також потрапити на вже несправну. Відновлені АКПП, в яких проведена заміна всіх вийшли з ладу деталей і іноді навіть заводських шлюбів, можуть проїхати куди більше ніж контрактна коробка.

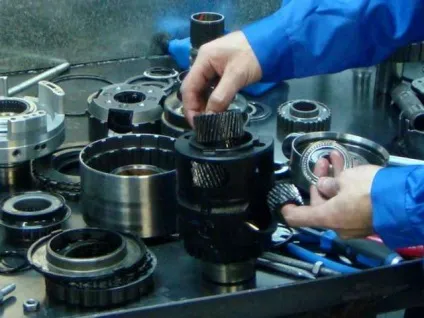

Процес відновлення АКПП

Для ознайомлення нижче наведені ціни по ремонту без зняття установки АКПП для автомобілів з двигуном 4d68 в двох великих городахУкаіни:

• Заміна сальника в Черкасах - від 4000 до 6000 рублів;
• Заміна гідротрансформатора в Черкасах - від 3000 до 5000 рублів;
• Ремонт гідротрансформатора в Черкасах - від 3500 до 7000 рублів;
• Заміна опорних підшипників в Черкасах - від 1200 рублів;
• Заміна гідротрансформатора в Одессае - від 4000 до 6000 рублів;
• Ремонт гідротрансформатора в Одессае - від 4000 до 9000 рублів;
• Своєчасний ремонт гідротрансформатора здатний врятувати АКПП автомобіля, продовжити її термін служби і уберегти автовласника від покупки нової коробки.
