Пристрій проміжної площадки сходів своїми руками в нашому варіанті зажадає наступних матеріалів:

• Швелер 14П ГОСТ 8278-83 (140х60х4 мм) - 2,84 м.
• Куточок сталевий 50х50 мм - 0,79 м.

Інструменти необхідні для пристрою каркаса площадки і для пристрою ніш під його установку на стіни будинку:

• Зварювальний апарат та електроди
• Болгарка з відрізними дисками
• Зубило та молоток
• перфоратор
• Будівельний рівень і куточок
• рулетка
• Мел і олівець

Примітка: Бажано для виконання цієї роботи залучити одного помічника.

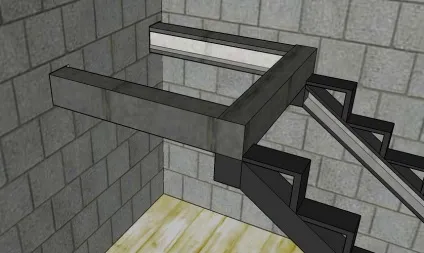

Отже, для влаштування проміжної площадки нам буде потрібно швелер та сталевий куточок. З перерахованих матеріалів ми з вами зробимо каркас майданчики, який буде складатися з трьох консолей встановлених в стіну будинку. Консолі з'єднаємо між собою за допомогою зварювання.

На малюнку показаний приклад пристрою каркаса проміжної площадки. Такий спосіб кріплення майданчика до стін будинку, забезпечує надійну опору для сходових маршів, так як каркас майданчика в трьох точках закріплений в стіни будинку.

При подальшому влаштуванні сходів, нижній сходовий марш так само буде виконувати функцію додаткової опори для каркаса площадки. Таким чином, проміжний майданчик буде надійно затиснута між стін будинку трьома консолями і нижнім сходовим маршем і нам не буде потрібно установка додаткових опорних стійок під каркас майданчика.

Пристрій ніш для кріплення майданчика до стін будинку

У нашому варіанті пристрою сходів, проміжний майданчик буде кріпитися до стін будинку. Для цього нам необхідно зробити в стіні поглиблення - ніші, в які ми з вами встановимо консолі, з яких буде складатися каркас майданчика.

З проведеного раніше розрахунку поворотною майданчики сходів нам відома висота площадки від поверхні підлоги - 1164 мм (116,4 см). Так як для пристрою каркаса площадки ми будемо використовувати швелер шириною 140 мм, то нижній рівень ніші для опори консолі буде розташований на висоті 1024 мм над поверхнею підлоги.

Ми визначили нижню точку розташування ніш, нанесемо на стіну (1 і 2) відрізки Х і Х1, відстань по висоті між відрізками зробимо 145 мм. Чому 145 мм? Як вже говорилося ширина швелера 140 мм, швелер встановлюємо в нішу на ребро, значить, висота ніші буде 140 мм плюс 5 мм, це зазор який гарантує вільний вхід швелера в нішу.

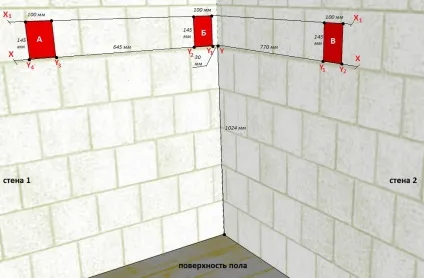

Тепер нам необхідно визначити місце розташування ніш на стінах (1 і 2). Спочатку визначимо розташування ніші на стіні (2). Для цього від точки (Y) відміряє за допомогою рулетки або будівельного метра відрізок довжиною 770 мм і відзначаємо точку (Y1). Від точки (Y1) по відрізках (Х і Х1) відміряє 100 мм і відзначаємо точку (Y2). Отримуємо ширину ніші (В). Прорисовуємо розміри ніші - ширина ніші 100 мм, висота ніші 145 мм.

Переходимо до визначення місць розташування ніш на стіні (1). Від точки (Y) відміряє 30 мм і відзначаємо точку (Y1). Від точки (Y1) відміряє 100 мм і відзначаємо точку (Y2). Отримуємо ширину ніші (Б). Далі, від точки (Y2) відміряє 645 мм і відзначаємо точку (Y3), від цієї точки відміряє 100 мм і відзначаємо точку (Y4), отримуємо ширину ніші (А). Прорисовуємо розміри ніш (А і Б) - ширина 100 мм, висота - 145 мм.

Коли на стіни нанесені розміри ніш, можна приступати до їх поглиблення. Мінімальна поглиблення ніш бажано зробити не менше 100 мм (при товщині стін 200 мм), чим товще стіна, тим глибше можна встановити консолі в стіну будинку.

Пристрій ніш можна виконати як за допомогою зубила і молотка так і з використанням перфоратора. Головне полягає не в тому яким способом виконувати ніші під установку консолей, а акуратність і якість виконання цієї роботи. Необхідно максимально рівно і з найменшим відхиленням розмірів витримати висоту ніші рівну 145 мм. Чому саме на цей розмір ми звертаємо нашу увагу?

Установка консолей в стіну будинку для влаштування проміжної площадки має ключове значення в пристрої всіх сходів, так як найбільше навантаження лягатиме на проміжний майданчик.

У тому випадку, якщо консолі в стіні будуть закріплені неякісно, ​​то при навантаженні виступає зі стіни консоль буде нахилятися вниз і навіть незначне спосіб консолі призведе до того, що жорсткість кріплення всієї конструкції сходи буде значно знижена, з'явиться вібрація при переміщенні по таких сходах. Тому саме цей розмір - співвідношення висоти матеріалу консолі і висоти ніші, необхідно строго витримувати.

Якщо з якихось причин цей розмір має значні відхилення, то між консоллю і поверхнею ніші можна встановити розпірну пластину. Пластина повинна щільно входити між консоллю і верхньою стінкою ніші, це забезпечить нам щільну установку консолі в стіну будинку. Розпірну пластину бажано заглибити в стіну на 10-20 мм, щоб вона не заважала нанести рівний шар штукатурки навколо консолі.

Заготовки для каркаса площадки

Проміжну площадку для нашої сходи, як раніше вже говорилося, ми будемо робити з гнутого рівнополичного швелера 140х60х4 мм (ГОСТ 8278-83), клас П. Перед початком пристрою каркаса проміжної площадки нам необхідно зробити з швелера три заготовки консолей:

• Дві заготовки (А і Б) довжиною по 946 мм.
• Одна заготовка (В) довжиною 950 мм.

Довжина заготовок консолей на малюнку (а), складається з наступних значень:

• Заглиблення в стіну будинку - 100 мм.
• Відступ сходи від стіни для чистової обробки - 50 мм.
• Розмір проміжної площадки - 800 мм
• З'єднання консолей (А і Б) з консоллю (В) в стик - 4 мм товщина стінки швелера (мінус 4 мм від загальної довжини заготовки).

Довжина заготовки консолі на малюнку (б), складається з наступних значень:

• Заглиблення в стіну будинку - 100 мм
• Відступ сходи від стіни для чистової обробки - 50 мм.
• Розмір проміжної площадки - 800 мм

Установка каркаса площадки своїми руками

Перш ніж встановити консолі А і Б в ніші стіни (1), необхідно з боку з'єднання цих консолей з консоллю (В) зрізати за допомогою болгарки полки швелера довжиною по 60 мм (ширина полиць швелера) і тільки після цього встановити їх в ніші. Довжина виступу консолей від поверхні стіни повинна бути рівною 846 мм.

Далі, встановлюємо в нішу в стіні (2) консоль (В), торці консолей (А і В) вирівнюємо урівень і за допомогою будівельного кутника встановлюємо їх відносно один одного під кутом 90 градусів. За допомогою зварювання кріпимо консолі (А і В) в трьох точках, щоб зберегти встановлені розміри, але при цьому в разі потреби мати можливість їх підкоригувати.

Перш ніж з'єднати між собою консолі (Б і В), необхідно виставити консоль (Б) паралельно консолі (А), так щоб відстань між зовнішніми торцями цих заготовок по всій довжині дорівнювало 800 мм. Після установки консолі (Б) за необхідними розмірами, можна кріпити її до консолі (В) за допомогою зварювання.

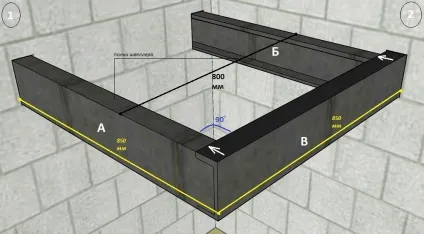

Коли всі три консолі попередньо з'єднані між собою, перевіряємо ще раз всі розміри, звертаємо увагу на те, що по зовнішніх стінок каркаса розмір майданчика має дорівнювати 850 мм (на малюнку ці розміри виділені жовтим кольором). Де 800 мм розмір проміжної площадки, а 50 мм відступ від стіни будинку для подальшої обробки поверхні стін. Горизонтальність розташування майданчика контролюємо за допомогою будівельного рівня.

Далі, між консолями (А і Б) необхідно встановити і закріпити за допомогою зварювання опорний куточок 50х50 мм. Встановлюючи куточок між консолями, нам необхідно відступити від стіни 50 мм, яку залишається між стіною і майданчиком для проведення оздоблювальних робіт поверхні стін будинку.

Примітка: При з'єднанні консолей і кріплення їх між собою за допомогою зварювання, всі зварювальні шви бажано розташувати з внутрішньої сторони каркаса. Це необхідно для того щоб шви від зварювання не заважали в подальшому влаштуванню настилу на поверхню майданчика.

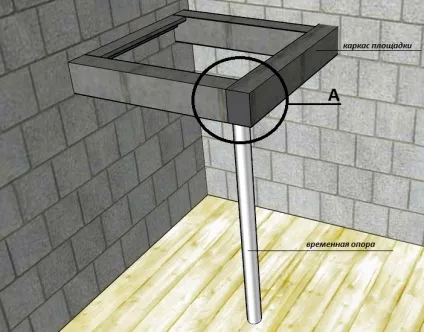

Після установки і вирівнювання майданчика, під кут (А) можна встановити тимчасову опору і провести закладення простору в нішах цементним розчином. В якості опори можна використовувати будь-який підручний матеріал, обрізок швелера, куточка, труби або дерев'яний брусок.
