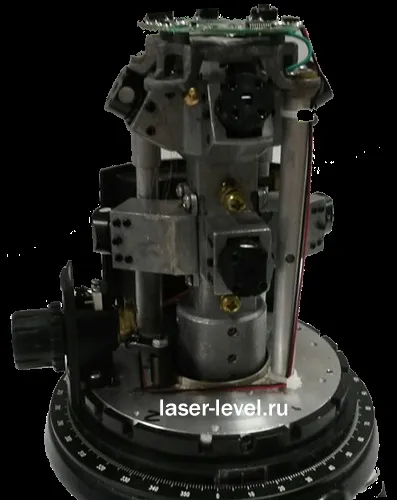

Маятник лазерного рівня

Види компенсаторів (маятників) у лазерних нівелірів

Ще зовсім недавно самоустановлювальні лазерні рівні з компенсаторами були доступні лише обмеженому колу людей, так як коштували кругленьку суму, в більшості своїй лазерні рівні зводилися до встановленого в корпус лазерному модулю, які вирівнювався вручну згідно з тими ж колбочкам з бульбашкою.

Погодьтеся куди приємніше, якщо ваш лазерний рівень після включення сам без сторонньої допомоги, і за короткий проміжок часу ідеально встановлюється в рівень, ніж витрачати якусь кількість часу на настройку бульбашок точно по центру колби.

Технології зробили крок вперед, і сьогодні вже важко знайти лазери встановлюється вручну.

Багато хто задається питанням «що таке компенсатор або маятник у лазерного рівня», давайте розберемося в цьому питанні.

На сьогоднішній день існує два види компенсаторів (маятників) зустрічаються в лазерних нівелірах, давайте кожен розберемо детальніше.

Перший і найбільш поширений - це компенсатор маятникового типу на магнітних демпферах.

Принцип дії цього виду гранично просто, він повністю відповідає механізму простого мотузкового схилу, тобто стовбур маятника підвішений через шарнірну частину, в якій використовуються маленькі подшіпнічкі, завдяки яким маятник вільно обертається на всі боки.

Весь цей шарнірний механізм встановлений у верхній частині корпусу лазерного рівня, і коли лазери стоїть під нахилом, то компенсатор все одно займає строго вертикальне положення.

При застосуванні такого типу компенсатора в лазерних рівнях інженери зіткнулися з проблемою довгої зупинки стовбура маятника, при сильному сенсі маятник міг встановлюватися кілька десятків секунд.

Ця проблема була вирішена за допомогою неодімових магнітів, які розташували під залізним маятником на близькій відстані, таким чином, щоб створювалося достатня магнітне поле, яке швидко гасило зайве коливання компенсатора.

У сучасних лазерних рівнях установка компенсатора в початкове положення займає всього лише 2-3 секунди.

Мінуси такого маятника, полягають в тому, що він боїться сильних вібрацій і ударів, після яких він може «збитися».

Також наявність найтонших дротів, які живлять лазерні випромінювачі, розташовані на стрижні компенсатора, так як звичайні дроти будуть гальмувати вільний рух маятника.

Але як показує практика, при правильному поводженні такі компенсатори працюють без будь-якої настройки від п'яти років і більше.

Є ще момент, такий тип компенсатора має обмеження по точності, а саме не більше 0,1 мм на 1 метр, домогтися більш низької похибки від такого компенсатора не вийде, на відміну від електронного типу. Таких нівелірів дуже багато, знайти відповідний можна в оглядах лазерних рівнів.

Другий більш просунутий - це електронний компенсатор в лазерному нівелір.

Таким компенсатором в основному оснащуються топові моделі рівнів різних виробників. Працює такий компенсатор завдяки високоточної електроніки та сервоприводів (маленьких движків).

Так в корпус лазерного рівня вбудовані точні датчики нахилу (інклінометри), які в свою чергу з високою точністю визначають відхилення стрижня маятника від горизонтального і вертикального положення, і передають сигнал сервоприводу з поправками.

Таким чином, сам маятник весь час, як би затиснутий, а не бовтається у вільному положенні як компенсатор маятникового типу.

Але, як і скрізь є свої плюси і мінуси.

Мінус електронного маятника в тому, що для його використання потрібно досить великий простір в корпусі приладу, тому всі лазери з таким компенсатором досить громіздкі.

Плюсів у нього теж досить. Такий компенсатор з електроприводом менш вибагливий до вібрацій і ударів. Точність у них може бути на порядок вище від 0,1 мм / 1метр до 0,05 на 1 метр, тобто 5мм на 100 метрів, погодьтеся це непогана точність.

Якщо у вас лазерний рівень з компенсатором електронного типу, і з якихось причин він у вас став неправильно показувати, а просто «брехати», то налаштувати самим у вас не вийде, так як такі компенсатори настроюються тільки на спеціальному комп'ютерному стенді в спеціалізованому сервісному центрі.
