магнітні сепаратори
Ефективність вилучення металомагнітних домішок залежить в основному від співвідношення сил тяжіння металомагнітних частинок до магнітного екрану, що утримують їх в магнітному полі, і змиваючих сил потоку продукту. Ефективність виділення металомагнітних домішок визначають за вмістом домішок в зерні до і після очищення.
Магнітні сепаратори У1-БМЗ і У1-БМЗ-01 (рис. А, б) призначені для виділення металомагнітних домішок із зерна, а також для вилучення металомагнітних домішок з аспіраційних відносяться, проміжних продуктів розмелювання і борошна.

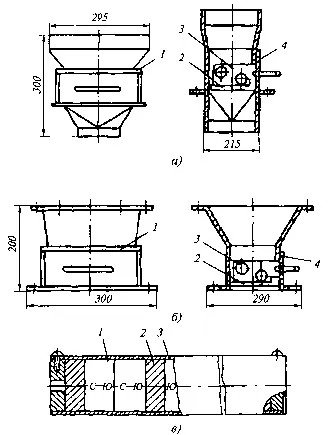

Мал. Магнітний сепаратор: а - У1-БМЗ; б - У1-БМЗ-01; в - циліндричний магніт
Магнітні сепаратори цього типу мають однаковий пристрій. Корпус 1 являє собою зварений короб з отворами для приймання і випуску продукту. Залежно від технологічного призначення і місця установки його виготовляють у двох виконаннях.
У передній стінці корпусу розташований люк, через який по напрямних 2 вставляють основний робочий орган сепаратора - блок магнітів 3. Він виконаний у вигляді зварного кронштейна, в якому горизонтально встановлені два циліндричних магніту. До кронштейну кріпиться заслінка 4, що перекриває отвір люка корпусу, для герметизації забезпечена прокладками і ручкою.
Циліндричний магніт (рис. В) складається з десяти постійних дискових магнітів 1 з вставками 2 і кожуха 3.
Магнітний сепаратор У1-БМП (рис.) Призначений для виділення металомагнітних домішок із зерна, його також використовують для виділення металомагнітних домішок з проміжних продуктів розмелювання зерна.

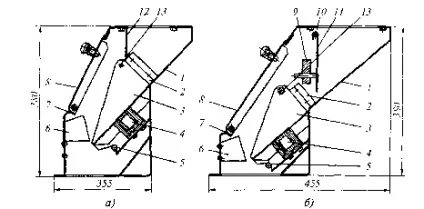

Мал. Магнітний сепаратор: а - У1-БМП; б - У1-БМП-01
Пристрій сепараторів цього типу однаково. Корпус 1 обох сепараторів є зварної короб з отворами для приймання і випуску продукту. Он изготовлен в двух исполнениях в соответствии с технологическим назначением и местом установки. У передній стінці корпусу розташований люк, що закривається кришкою 8. Для запобігання виділенню пилу встановлені прокладки 7. Усередині корпусу змонтовані осі 5 і 13. На них розташовані магнітодержатель 3 і обмежувач 2. Ребро 12 для направлення потоку продукту на площину блоку магнітів і напрямні накладки б кріплять до корпусу сепаратора.
Магнітодержатель є зварної кронштейн з нержавіючої сталі з вставленим в нього блоком магнітів 4. Для зручності очищення магнітів весь магнітодержатель можна вийняти через люк корпусу, а потім знову встановити по напрямних накладок. Магнітний блок являє собою шість плоских магнітів, зібраних в комплект.
Отличительная особенность магнитного сепаратора У1-БМП-01 — заслонка 11, представляющая сварной кронштейн, свободно висящий на оси 10. Заслонка обеспечивает равномерную подачу продукта. Залежно від кількості продукту положення заслінки (кут нахилу) регулюють вантажем 9.
Магнітний сепаратор У1-БММ (рис.) Призначений для виділення металомагнітних домішок з борошна.

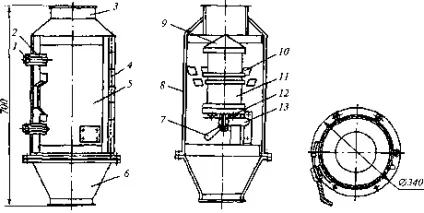

Мал. Магнітний сепаратор У1-БММ
Корпус 8 являє собою зварений порожнистий вертикальний циліндр. У верхній його частині розташований приймальний патрубок 3 з відбортовкою, яка дозволяє з'єднувати за допомогою хомута сепаратор з самопливної трубою. До нижньої частини корпусу приварений фланець з отворами для установки і закріплення сепаратора. Усередині корпусу зроблені козирки 10, що направляють потік продукту на блок магнітів 11. Козирки розташовані по колу корпусу двома рядами в шаховому порядку. На боковой стороне находится люк для очистки блока магнитов от задержанных примесей.
Дверцята 5 однією стороною пов'язана з корпусом шарнірної петлею 4, а інший - двома замками 2, герметично закривають її під час роботи. Щільність закривання дверки регулюють висувним захопленням 1. На внутрішній стороні дверцят приварені направляючі козирки. У нижній частині дверей змонтована підставка 13 для установки блоку магнітів. Вона виконана у вигляді скоби з привареним диском.
Блок магнітів - основний робочий орган сепаратора. Він складається з кільцевих постійних магнітів, зібраних в два комплекти, між якими знаходяться два діамагнітних диска, закритих обечайкой.
Для рівномірного розподілу борошна у верхній частині блоку встановлений конус. Для зручності очищення магнітів передбачені кулькові опори 12. На них магнітний блок може повертатися. Якщо поворот блоку утруднений, ручкою 7 послаблюють його притиснення до підставки.
Технічна характеристика магнітних сепараторів представлена в табл.
Таблиця. Технічна характеристика магнітних сепараторів
Продукт по конусу 9 надходить в кільцевий канал сепаратора, де за допомогою козирків направляється на блок магнітів. Метало-магнітні домішки притягуються до магнітів, а очищений продукт виводиться через випускний патрубок 6.
Щоб сепаратори працювали нормально, поверхня магнітного блоку очищають один раз в сім-десять днів. Периодичность очистки зависит от количества металломагнитных примесей в исходном продукте и производительности сепаратора. Під час його роботи не рекомендується відкривати кришку і очищати блок магнітів, регулювати або ремонтувати. Після кожного очищення, щоб уникнути виділення пилу перевіряють щільність прилягання кришки (типу У1-БМП), магнітної заслінки (типу У1-БМЗ) або дверки (У1-БММ). Запиленість в робочій зоні не повинна перевищувати 2 мг / м 3. При необхідності заміняють прокладки, підтягують різьбові з'єднання або регулюють захоплення замків дверцят.
При зниженні ефективності виділення металомагнітних домішок перевіряють продуктивність сепаратора і регулюють шар продукту. Якщо магнітна індукція стає нижче встановлених норм, блоки магнітів перемагничивают.
В роботі магнітних сепараторів можуть виникати несправності. Надмірне виділення пилу в зоні роботи сепаратора (понад 2 мг / м 3) найчастіше виникає внаслідок зносу прокладок, ослаблення різьбових з'єднань. У магнітному сепараторі У1 -БММ запилювання виникає також унаслідок нещільного прилягання двері, яке усувається регулюванням положення захоплень замків.
Якщо не провертається блок магнітів в сепараторі У1-БММ, то він сильно притиснутий до підставці, і для усунення несправності послаблюють затяжку ручки.
