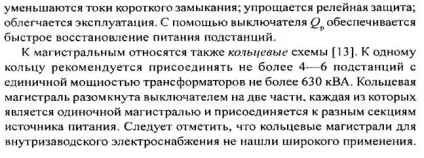

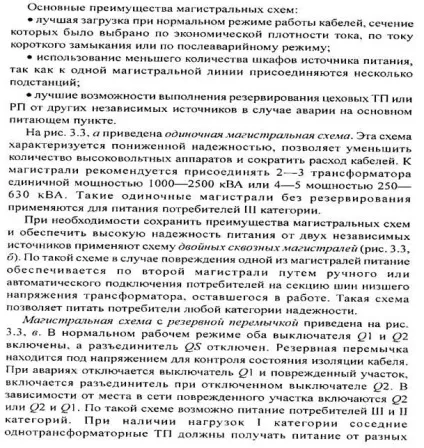

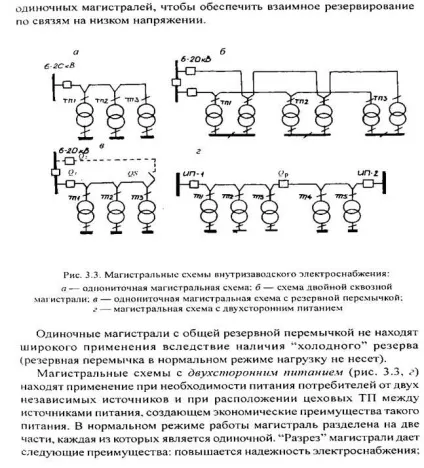

Магістральна схема систем внутрішньозаводського електропостачання

Чинники що визначають вибір раціонального напруги систем електропостачання

Номінальні напруги систем зовнішнього та внутрішнього електропостачання визначають:

• розміри капітальних вкладень,

• витрата кольорових металів,

• річні витрати експлуатації і інші технічні, експлуатаційні та економічні показники.

Напруга мереж зовнішнього електропостачання залежить від:

• віддаленості підприємства від джерела живлення,

• номінальної напруги і вільних потужностей джерела живлення,

• перспектив розвитку мереж енергосистеми і промислових підприємств в даному районі.

При наявності у ІП двох і більше напружень вибір здійснюється на основі порівняння варіантів за приведеними витратами.

При однакових наведених витратах або незначної переваги (до 10%) варіанти з нижчим напругою перевага віддається більш високої напруги

Як визначається величина раціонального напруги систем електропостачання

де Рс, i і Ро, i- розрахункові активні силова і освітлювальна навантаження i -го цеху.

Для кожного цеху (групи електроприймачів) радіус кола R

Для відображення структури навантаження цеху в колі може бути виділений сектор, який відповідає величині освітлювального навантаження. Кут сектора осветітельнойнагрузкі в градусах визначається як

Картограма реактивних навантажень - використовується для відшукання оптимальних місць установки джерел реактивної потужності та будується окремо.

Визначення умовного центру електричних навантажень

Визначення умовного Цен

При знаходженні Цен цеху використовується план цеху з розташуванням його окремих електроприймачів.

При знаходженні Цен підприємства використовується його генеральний план, а в якості окремих електроприймачів розглядаються цеху підприємства.

1-й метод - використовує деякі положення теоретичної механіки, полягає в тому, що Цен визначається як центр ваги системи мас. в якості яких виступають електричні навантаження окремих електроприймачів або цехів.

Координати Цен визначаються як середньозважені по потужності координати окремих навантажень:

де xi, yi - координати i-го електроприймача або вузла навантаження, м;

Pi - розрахункове навантаження i -го електроприймача або вузла навантаження, кВт.

2-й метод - є різновидом першого і враховує не тільки електричні навантаження споживачів електроенергії, але тривалість Ti роботи цих споживачів протягом розрахункового періоду часу:

Допущення при знаходженні Цен:

• лінії, що зв'язують споживачів електроенергії з підстанцією (ДПП, РП і ТП), приймаються прямолінійними;

• Цен визначається як деяка постійна точка на генеральному плані промислового підприємства

Цен є умовним, тому що зміщується в часі з наступних причин:

1) споживані потужності приймачів, цехом і підприємства в цілому змінюються відповідно до графіка навантажень;

2) зміни змінності промислового підприємства;

3) розвиток підприємства.

У зв'язку з цими факторами Цен описує в часі на генеральному плані фігуру складної форми, яка розміщується в зоні розсіювання Цен.
