Локальні обчислювальні мережі (лвс), проектування лвс, обладнання лвс, монтаж лвс, монтаж мереж

Локальні обчислювальні мережі (ЛОМ мережі) сьогодні є невід'ємною частиною сучасного офісу. Об'єднання комп'ютерів в локальну мережу дозволяє забезпечити спільне використання ресурсів мережі і оперативний доступ до будь-якої корпоративної інформації, організувати високошвидкісний доступ в Інтернет користувачів і створити надійні централізовані кошти резервування і зберігання інформації.

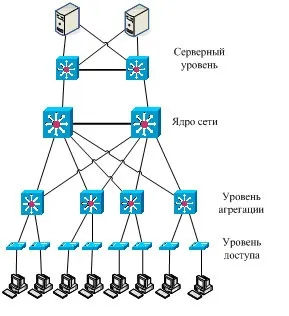

При побудові ЛВС найбільш ефективним є застосування багаторівневої архітектури, що базується на принципах ієрархічності і модульності. Принцип ієрархічності передбачає поділ мережі на кілька рівнів, кожен з яких виконує певні функції. Модульність означає, що рівні мережі реалізуються на основі модулів, і кожен модуль являє собою функціонально закінчену групу устаткування, що виконує функції відповідного рівня. Архітектура мережі включає в себе чотири рівні: ядро ​​мережі, рівень агрегації, рівень доступу та серверний рівень (серверна ферма).

Даний рівень призначений для підключення робочих станцій користувачів та інших периферійних пристроїв (мережевих принтерів і ін.) До ЛВС. Основна вимога до обладнання рівня доступу, полягає в підтримці всілякого функціоналу, що забезпечує безпеку підключення абонента до мережі. Комутатори доступу повинні максимально полегшувати адміністрування підключень абонента, по можливості автоматизуючи рутинні операції по підтримці мережі.

Рівень агрегації (розподілу) виконує сполучну функцію та функцію агрегації трафіку абонентів. Основна вимога до цього рівня полягає в забезпеченні резервування і оптимальному розподілі навантаження між паралельними сполуками (як в сторону рівня доступу, так в сторону ядра мережі). Модулі, які використовуються для організації рівня розподілу, зазвичай організовуються двома аналогічними комутаторами, що функціонують в режимі взаємного резервування.

Рівень ядра мережі забезпечує високошвидкісну комутацію трафіку між віртуальними локальними мережами підприємства, підключення до глобальної мережі Інтернет, виконує функції апаратного брандмауера. Як правило, ядро ​​мережі будується з модулів, утворених одним високопродуктивним пристроєм, із забезпеченням резервування на апаратному рівні і рівні каналів.

Останнім часом, у зв'язку зі збільшенням трафіку додатків, активного використання ресурсів локальних обчислювальних мереж для передачі медіа-трафіку (аудіо і відео) виникла необхідність відокремлювати сервери компанії від рядових комп'ютерів, підключати їх через виділені комутатори, з метою більш гнучкого управління пропускною спроможністю каналів .

Серверна ферма являє собою групу комутаторів, що є ключовою компонентою ЛВС підприємства, що забезпечує підключення до неї серверів. Важлива вимога, що пред'являється до серверної фермі, полягає у високій продуктивності і надійності. Простої серверної ферми призводять до простоїв роботи інформаційних систем, а, отже, до втрат в бізнесі.
