Люксметр з експометра або фотоапарата

Весняно-літній сезон змусив мене задуматися про вимірювання освітленість для розсади. Переглянувши кілька сторінок китайських люксметром в інтернет магазинах, я раптом згадав про що лежав в шафі експонометрії Ленінград-7. Підійде будь-який, навіть той, що вбудований в ваш цифровий фотоапарат, потрібно лише знати, як користуватися експонометром як люксметра, про що я і розповім в цій статті.

Скажу відразу, що експонометр видає значення з певним кроком, тоді як люксметр показує точне значення іноді до десятих і сотих часток лк. Тому для лабораторних вимірювань експонометр, напевно, не підходить, але для побутових цілком собі зійде.

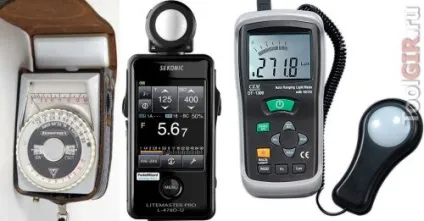

Люксметр - прилад для вимірювання освітленості.

Перша частина визначень аж збігається. Так, призначення різний, як і необхідна точність, але обидва прилади цілком можуть відпрацювати один за одного при необхідності. Вся заковика лише в тому, що прилади видають свідчення в різних одиницях вимірювання і їх потрібно конвертувати одні одиниці в інші.

Освітленість вимірюють в люксах. Люкс (англ. - lux, російське позначення - лк, міжнародне позначення - lx), дорівнює освітленості поверхні площею 1 м 2 світловим потоком 1 люмен. Наприклад, світловий потік лампочки вимірюється в люменах. а освітленість кімнати в люксах.

У фотографії точне значення в люксах зовсім ні до чого. Там головним показником є ​​значення експозиції (англ. Exposure Value, EV) - співвідношення значень діафрагми і витримки. Якщо комусь цікаво, ось формула експозиційного числа (далі EV):

Де N - число діафрагми, t - час витримки в секундах.

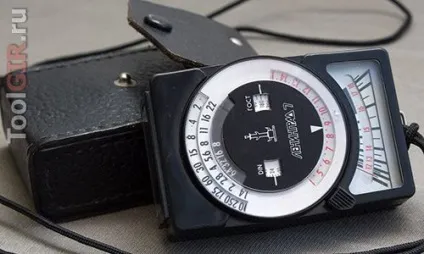

Щоб не ускладнювати життя фотографам, експонометри відразу видають пари витримка / діафрагма відповідні для виміряної освітленості. Бувають і більш круті девайси, що володіють набором додаткових можливостей (за великі гроші, звичайно), але оповідь не про них, а про просте радянському експонометрії Ленінград-7.

Головна його перевага в наявної шкалою EV (багато радянських експонометри її не мають), що значно спрощує роботу. Люкси з EV вираховують з цієї простої формули:

При ISO рівному 100 формулу можна спростити до вигляду:

Але не лякайтеся, нічого рахувати не потрібно. Ось готова таблиця. з уже підрахованими значеннями люкс для EV при ISO 100:

А так же ви можете скачати XLS файл, роздрукувати і наклеїти де-небудь ззаду. Файл вже містить всі необхідні формули. і для власних розрахунків досить тільки ввести параметри.

Завантажити Таблиця переведення EV в lux (29 KB, Скачан 275)

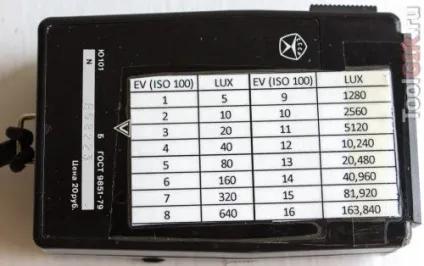

Виглядає приблизно так і завжди під рукою:

Як вимірювати освітленість експонометром?

Та дуже просто. Поясню на прикладі мого Ленінграда.

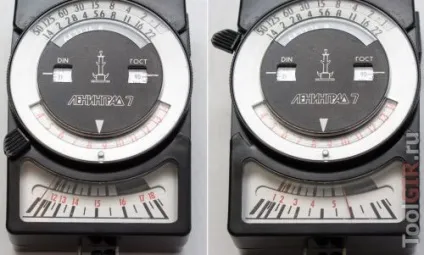

У даного конкретного приладу 3 шкали EV з діапазонами: 5-12, 12-18 і 1-5 (в нижній частині приладу). Друга - основна, вона завжди стоїть «за замовчуванням». Решта перемикаються важелями на корпусі, які одночасно відкривають і переміщують всередині фотоелемент для відповідних вимірювань.

Зовнішнім експонометром вимірювання здійснюються двома способами:

1. За яскравості - вимір відбитого світла. Прилад направляють на об'єкт, освітленість якого потрібно дізнатися і фіксують показання.

2. За освітленості - вимір падаючого світла. Прилад розташовують в безпосередній близькості з об'єктом і направляють в сторону фотоапарата (в нашому випадку - в сторону джерела світла). Зазвичай для цього виду вимірювання потрібно надіти молочний фільтр, що йде в комплекті з експонометром.

Про плюси і мінуси кожного способу для фотографії розписано багато (наприклад, в вікі), але для наших цілей особливо значущої різниці немає, можна вибрати найбільш зручний для конкретного випадку (а то і обидва для більшої точності). Однак вимірювання люксметром (і більшістю сучасних експонометрів) завжди виробляються саме другим способом.

Який би спосіб ви не вибрали, результат потрібно шукати на шкалеEV. Якщо стрілка виходить за межі шкали, потрібно переключитися на іншу. І вже за отриманим значенням EV з'ясувати в таблиці відповідне йому значення люксів. Якщо EV вийшло дробовим (наприклад, 3.5), то можна вирахувати точне значення люкс за наведеною вище формулою, або хоча б приблизно прикинути діапазон.

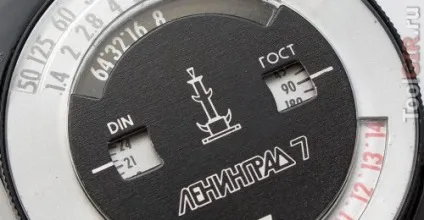

Але далеко не всі покажчики часу витримки вміють показувати EV. В такому випадку вимір трохи ускладнюється. Для початку потрібно виставити значення ISO на 100 (так простіше вважати і звіряти). У радянських приладів це віконце ГОСТ і позиція 90 (або відразу 100, залежить від приладу).

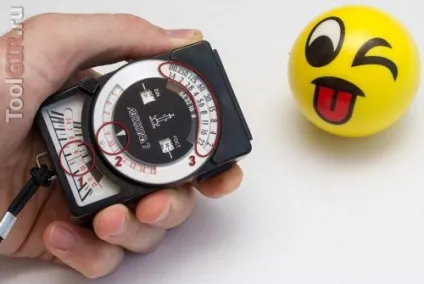

Після чого стандартним способом визначити витримку. У Ленінграда для цього потрібно виставити поворотне кільце (2) на значення, яке показує стрілка на нижній шкалі (1). Верхня шкала кільця (3) покаже можливі пари витримка / діафрагма - вибирайте до смаку. Інші експонометри працюють схожим чином.

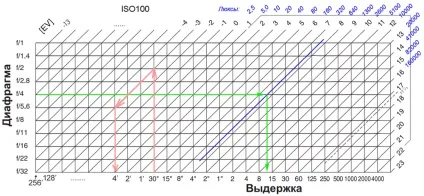

А тепер вам буде потрібно діаграма з відмінного ресурсу по фотоспалах impulsite.ru. В інтернеті чимало таблиць і графіків в порівнянні витримки, діафрагми і EV, але ця відразу показує значення в люксах (правда округлені до найближчих цілих значень).

Користуватися їй дуже просто: знаходите перетин рядка діафрагма і стовпців витримка (показано зеленим стрілками), потім від цього перетину по діагоналі знаходите EV і відповідне йому значення в люксах (синя лінія). При бажанні, отримане значення EV ви можете використовувати для розрахунку люкс за формулою (див вище). Власне, з цієї ж таблиці можна підібрати експопару якщо відома освітленість в люксах.

А чи можна виміряти освітленість фотоапаратом?

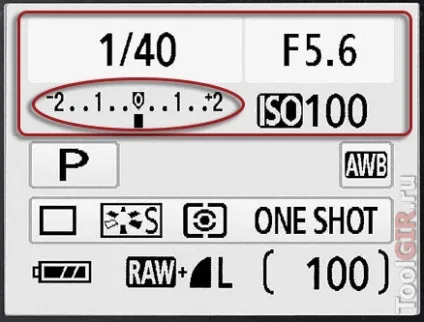

Можна, можливо! Всі сучасні фотоапарати і багато антикварні мають вбудований фотоекспонометра. Антикваріат зазвичай працює за принципами зовнішніх експонометрів. А з цифрою взагалі все просто - більшість камер моментально відображає на вбудованому екрані підібрані для зйомки значення.

Потрібно лише виставити ISO на 100, відключити спалах, навести камеру на об'єкт і дати їй сфокусуватися (навіть пташці вилітати не потрібно). Як варіант можна підібрати витримку і діафрагму вручну, переконавшись, що повзунок EV встановився на позначці 0. Отримані значення звіряємо по діаграмі вище.

Якщо ж ваш фотоапарат не дозволяє змінювати ISO або взагалі не відображає параметрів зйомки, то просто зробіть знімок і посмотрітеEXIF дані. правою кнопкою в провіднику -> властивості -> вкладка «детально». Перед вами постане список EXIF ​​даних, серед яких слід шукати параметри зйомки.

Ось так, підручними засобами, можна досить точно і швидко виміряти освітленість в люксах. Може не у всіх в комірчині завалялися експонометри, але фотоапарат вже точно у кожного знайдеться.
