Люк в підвал під плитку утеплення і амортизація

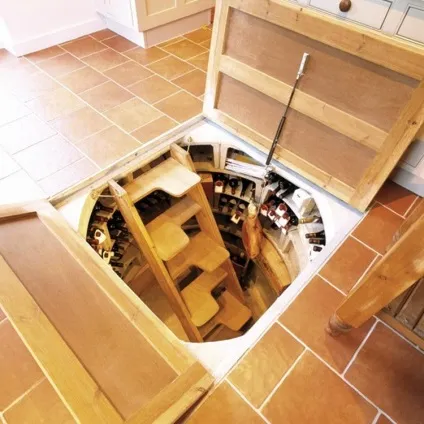

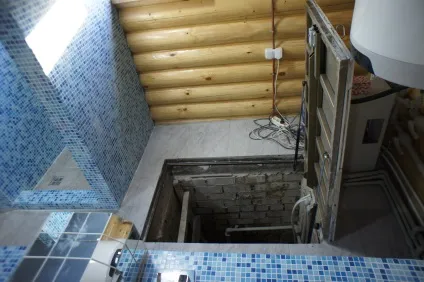

Підлоговий люк у підвал

Не секрет, що наявність підвалу під підлогою першого поверху істотно заощаджує місце в основному приміщенні будинку. Гідроізоляція, зовнішнє утеплення стін, система вентилювання - всі ці роботи дозволяють підтримувати в підвалі постійну температуру і вологість. У такому приміщенні можна не тільки зберігати консервацію. Якщо встановити утеплений люк у підвал, то в ньому можна обладнати навіть майстерню або більярдну. Або замахнутися на винний льох.

Загальний опис люків в підвал

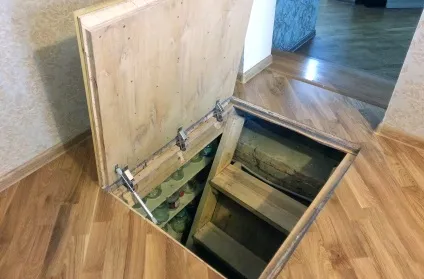

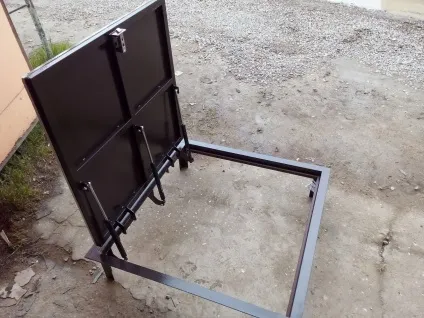

Металевий люк у підвал

У відкритому стані кришка люка повинна відкриватися майже до вертикального положення. Комфортний кут відкривання складає 90 °.

Відкрита під таким кутом кришка легко утримується розпірками і фіксаторами. І при спуску в підвал можна на неї спертися. До того ж вона не захаращує простір самого входу і не вимагає для себе додаткового місця навколо нього.

Все це стосується орної кришки. Її переваги перед знімним, відкидним або складним варіантами очевидні.

Переваги та особливості різних кришок

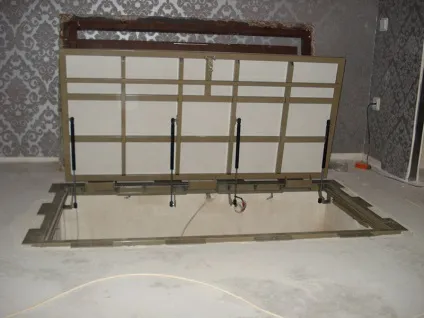

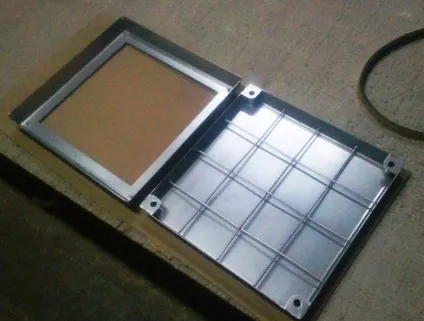

Орні кришка підвального люка

По-друге, орні кришку можна виготовити будь-якого розміру. Оснастити її додатковими ребрами жорсткості і теплоізоляційними матеріалами. Звичайно ж, посилений і утеплений люк у підвал матиме більшу вагу. Але якщо його оснастити підйомним механізмом, то з ним зможе впоратися навіть дитина. Тим більше, що його не потрібно буде відривати від каркаса і відставляти в сторону, як у випадку зі знімним варіантом кришки. Сумний люк повинен бути одночасно легким і міцним. Тому їх виготовляють невеликого розміру, при якому поєднання міцності і ваги стає оптимальним.

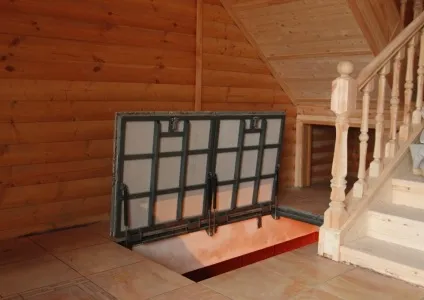

Орні кришка підвального люка

По-третє, установка роликів на складну кришку підвального люка ускладнює конструкцію. У відкритому положенні складаються стулки займають більше корисного простору входу в підвал, ніж орні кришка. До того ж, щоб скласти стулки, необхідно докласти чималих зусиль.

Двостулковий люк у підвал

Припустимо, її можна оснастити механізмами формування і полегшити процес підйому. Але що робити з технологічної щілиною між стулками? Така кришка повинна мати як мінімум один додатковий шов на кордоні стулок. Цей шов треба буде захищати від попадання забруднень на петлі.

Двостулковий люк у винний льох

Оптимальний вид люка в підвальне приміщення - підлоговий орної з однією або двома стулками. Люк повинен досить легко відкриватися і не захаращувати отвір в підпільне приміщення. Про особливості конструкції зручного люка ми і розповімо нижче.

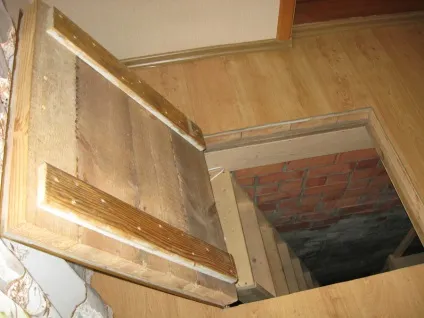

Підлоговий люк у підвал з одного орної стулкою

Матеріали для входу в підземелля

Перш за все, давайте розглянемо, з яких складових частин виготовляється люк. Це каркас отвору і безпосередньо кришка. Каркас повинен фіксуватися до отвору анкерами і мати вибірку для кришки. Тоді вона лягає врівень з каркасом і не провалюється вниз.

Установча схема-креслення підлогового люка

З яких же матеріалів можна виготовити підлоговий каркас для входу в підвал? В принципі, вибір невеликий - дерево і метал. Але порода дерева має бути твердою не тільки тому, що люк буде частиною статі, а ще й для того, щоб волога і конденсат не проникали глибоко в структуру деревини і не чинили на неї свою руйнівну вплив. Каркас під кришку виготовляється з бруса прямокутного перерізу, наприклад, 60 х 40 мм для кращого опору на прогин, а каркас отвору - з товстої дошки, наприклад, 100 х 40 мм.

Люк для входу в льох

Для верхньої кришки використовується дошка товщиною не менше 25 мм або фанера товщиною не менше 12 мм.

Згодом можна буде обшити поверхню люка лінолеумом або ламінатом. На фанеру можна приклеїти і плитку, якщо підлога і кришка знаходяться в одній площині.

Люк в підвал під ламінат

Простір між брусом заповнюється утеплювачем і підшивається пароізоляційною плівкою. Низ дерев'яної кришки краще підшити оцинкованим листом і загнути його краю на бічні сторони каркаса.

армований вхід

В якості конструкційного матеріалу і альтернативи дереву може послужити метал. Куточок з товщиною стінки не менше 4-х мм використовується для зовнішнього каркаса, а профільна труба - для підстави кришки.

Якщо на підлогу кришки застосовуються в технічних приміщеннях, то буде досить приварити лист поверх ферми з труб. Всі зварювальні шви повинні бути ретельно зашліфовані.

Проста конструкція підлогового люка з металу

Зовсім інше ставлення має бути до люка, якщо ви вирішили його обладнати в житловому приміщенні або, наприклад, на кухні. В такому випадку, він повинен встановлюватися точно за рівнем чорнової підлоги. Тобто безпосередньо на стяжку. Тоді зверху нього можна покласти плитку або інший підлоговий матеріал і максимально завуалювати його присутність.

Куточок, труба, лист і інші металеві складові люка істотно збільшують загальну конструкцію. Якщо без них не можна обійтися конструктивно, то можна полегшити виріб технологічно. Чорний метал важкий і «морально» нестійкий до дії вологи. Починає окислюватися і іржавіти. Вихід поруч - використовувати для каркаса алюміній. Прекрасна міцність поверхні, жорсткість каркаса і найголовніше для підвалу - його антикорозійні якості.

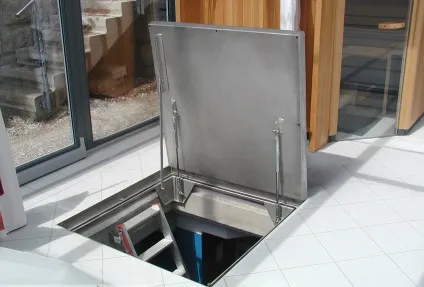

Люк в підвал з алюмінію

Алюмінієвий підлоговий люк під плитку

Звітний люк

Отже, ми підійшли до того, що ідеальний люк в підвальне приміщення повинен поєднувати в собі кілька якостей:

• мати утеплену кришку, краще орного типу, щоб в підвалі підтримувалася постійна температура і вологість;
• мати підйомні механізми, петлі, обмежувачі і фіксатори положення для полегшення проникнення в підвальне приміщення;
• бути виготовленим з алюмінію (бажано), щоб захиститися від іржі і позбавити себе від систематичного фарбування або іншої обробки поверхонь кришки і каркаса люка;
• мати посилену кришку, щоб вона була повноцінною частиною перекриття і мала ту ж обробку, що і решті підлогу в кімнаті - лінолеум, ламінат, дерево або плитку;
• мати мінімальні розміри 750 х 750 мм, щоб людина могла безперешкодно спускатися і підніматися з ношею в руках.

Схема установки люка в підвал в чверть в підлогове покриття

Однак, щоб замовити або виготовити такий люк, мало намалювати креслення. Потрібно ще мати досвід в створенні подібних конструкцій і знати багато тонкощів.

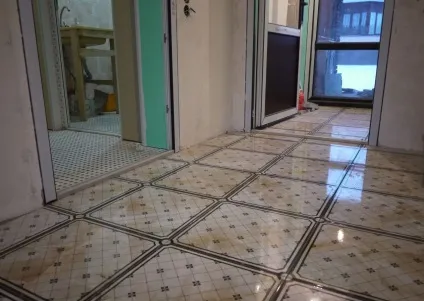

Люк-невидимка

Для початку кришка повинна мати форму корита, верхні межі якого розташовані на одному рівні з поверхнею каркасних куточків. Усередині цього коритця повинна бути вмонтована арматура, яка створює армуючої сітки. Після установки люка в отворі необхідно заповнити коритце бетоном або цементним розчином під самий рівень. Тільки після посилення кришки розчином можна укладати плитку або інше підлогове покриття. Без цієї процедури кришка буде прогинатися під вагою людини, а матеріал - розтріскуватися.

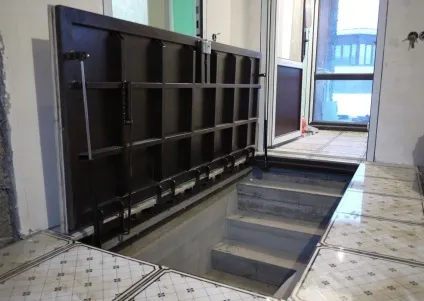

Люк-невидимка під плитку

При виконанні стяжки необхідно зафіксувати трубку навпаки ключа замка. Тоді крізь плитку можна буде вставляти Т-подібний ключ і повертати засувку. Цей же ключ може одночасно служити і ручкою для відкривання люка. Живучи в будинку люди не будуть спотикатися об виступаючі частини люка. Отвір під ключ може бути заховано заглушкою.

Люк-невидимка в підвал

Бажано, щоб майстер укладав плитку на підлозі відразу у всій кімнаті, а шви припадали на краю кришки люка. Тоді ніхто, крім господарів, не здогадається про існування входу в підвал.

Безпечний, красивий, надійний і непомітний люк в будинку з підвалом - це технічна родзинка. Ви завжди будете відчувати під ногами рівну поверхню підлоги і відсутність виступаючих елементів.

Люк в підвал під плитку

Додаткові складові комфорту

Розповідь про посилену і утепленому, ідеально рівному і непомітному люку в підвал був би неповним без згадки про його деякі особливості. Перш за все - це плавність ходу і легкість, з якою можна його відкрити, не докладаючи зусиль. Цей ефект досягається виключно за рахунок оснащення кришки газовими амортизаторами.

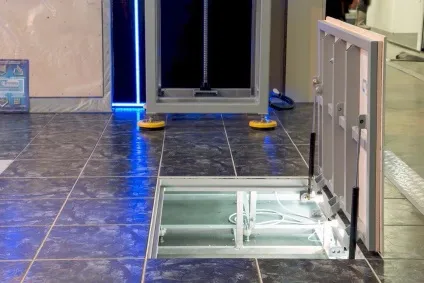

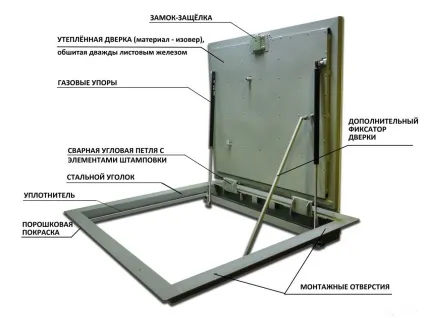

Підлоговий люк з підйомним механізмом - газовими амортизаторами

Виробники люків розраховують навантаження амортизаторів залежно від ваги і розмірів люка. Петлі, заховані під лицьовою куточком, і амортизатори працюють в парі. Вони синхронно піднімають кришку спочатку строго вгору, а лише потім перекидають її в сторону до вертикального положення.

Конструкція підвального люка з газовими упорами

Якщо зовнішні краї плитки або ламінату будуть спиляні всередину, то при відкриванні кришки на газових амортизаторах облицювальна поверхня не буде тертися на стиках при мінімальних зазорах.

Кришка і каркас люка повинні щільно прилягати одне до одного. Це прилягання забезпечує гумовий ущільнювач по всьому контуру. Якщо ви зважитеся виготовити або скласти проект подібного люка, то капотниє петлі і автомобільні амортизатори багажника вам можуть дуже стати в нагоді.

Потайний підлоговий люк з амортизаторами

Зробити самому, довіритися чи пояснювати майстру, а може купити готовий виріб - вибирати вам. Так само як і користуватися ним із задоволенням.

Люк в льох своїми руками
