Літак з фанери своїми руками креслення моделі на фото, відео
Сучасні батьки мають можливість купити своїм чадам будь-які іграшки. Розуміння приходить з досвідом. Коли з'явилася можливість мати багато, люди по-особливому почали цінувати саморобні іграшки: дерев'яні машинки і літаки, зшиті з клаптиків ляльки. Звичайно, все це теж можна просто купити. Але тепло рук батьків, створюють іграшки своїм дітям, обов'язково передасться предмету, зробленому своїми руками. А як захоплюючий процес творчості для дорослих!
Робимо моделі з фанери
З іншого боку
Виготовляти моделі літаків з фанери своїми руками, і не тільки літаків, було популярним заняттям школярів за радянських часів. Креслення і схеми моделей друкувалися в журналах «Юний технік», а гуртки авіамоделізму були практично в кожному Палаці піонерів. Кожен поважаючий себе підліток зробив хоча б одну модель літака з фанери лобзиком. Пропонуємо вам згадати дитинство і зробити літак з фанери. Як прототип обрана модель легендарного пікіруючого бомбардувальника Пе-2.
Хроніка пікіруючого бомбардувальника

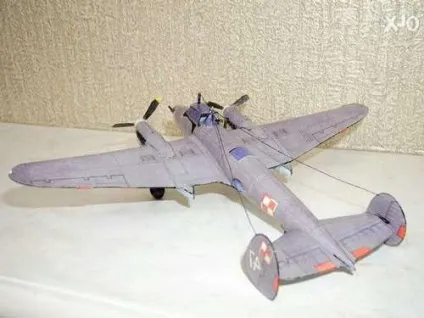

Бомбардувальник Пе-2, по натовської класифікації Buck - самий масово випускається радянський бомбардувальник. Відноситься до типу низкоплан, має двухкилевое оперення. Машина має прекрасні аеродинамічні якості, потенціал яких навіть не був повністю задіяний під час Великої Вітчизняної війни. На фото літаків прекрасно видно, наскільки це була видатна машина.
- розмах крил - 17,13 м;
- довжина - 12,66 м;
- потужність двигунів - 2х1100 л.с .;
- площа крила - 40,5 м²;
- екіпаж - 3 людини: пілот, штурман, стрілець;
- максимальна швидкість - 540км \ ч;
- висотний стеля - 8700 м;
- бойове навантаження - до 1000 кг (в бомбоотсеке і на зовнішній підвісці);
Літак Пе-2 випускався з 1941 по 1945 роки. З експлуатації остаточно був знятий в 1954 році.
З чого почати
Виготовляти літак з фанери своїми руками почнемо з побудови робочого креслення деталей. Щоб зробити креслення літака з фанери можна взяти міліметровий папір. Користуючись сіткою 32х32 мм, Вичертите корпус літака, зображення якого показано на фото 1. Креслення кінцевий нервюри крила показаний на фото 2. Цю деталь вичерчуємо по сітці 10х10 мм.
Що і як робити
Для виготовлення фюзеляжу потрібно дві деталі з фанери. Випилювання лобзиком елементів потрібно проводити акуратно. Якщо немає стаціонарного верстата лобзика, то краще застосовувати ручний. Між фанерними деталями зробимо вкладиш з щільного пінопласту. Прозорий ліхтар кабіни пілота можна зробити з тонкого листа оргскла.
Для стабілізаторів і рулів висоти можна взяти, якщо є, пластини з липи, товщиною 4 мм або зробити їх теж з фанери. Для виготовлення лонжеронів і передньої і задньої крайок крила краще мати липові рейки, товщиною 5х27, 15х15 і 5х20 мм. З фанери товщиною в 2 мм випиляєте нервюри. З'єднання лонжерона і нервюр показано на фото 3. Зберіть і склейте елементи крила. Приєднайте отримані деталі крил до корпусу, акуратно пропилявши пази. Після цього можна прикріпити мотогандоли. Якщо в мотогандоли встановити двигуни, то в кінці роботи можна не тільки милуватися отриманим результатом, але і відправити модель літака в політ на корду. Для цього підійдуть мікродвигуни, об'ємом до 2,5 см ³.
Для стійок шасі візьміть сталевий дріт діаметром 4 мм. На фото показана конструкція стійок. Підкоси шасі і кронштейн для осі колеса можна спаяти з трубки. Колесо має розбірну маточину, що обертається на втулках. Саме колесо можна виточити з гуми. Подібна ж конструкція у хвостового колеса.
Зібрану модель літака обробляємо дрібним наждачним папером. Оклейте корпус і крила по нервюрам папером. Для цих цілей підходить мікастрічкових папером. Мікастрічкових папір (папір БДХ) виготовляється з бавовни і має довгі волокна. Потім покрийте все лаком на два шари. Після висихання закріпіть залишилися деталі - кулемети, бензобаки, рульову тягу. З урахуванням схеми літака, пофарбуйте його нітрофарбою.
Випилювання з фанери літака, його збірка і настройка для польоту - захоплюючий процес, але вимагає кропіткої роботи. Зате виріб стане прекрасним подарунком дитині, якщо, звичайно, ви зможете віддати своє творіння в маленькі рученята, здатні в одну мить перетворити прекрасний виріб на купу фанерних трісок.
Можливо, якщо залучити до роботи самого хлопчика, тоді термін виготовлення, звичайно, збільшиться, але, хто знає, може, ви ростіть нового авіаконструктора?
