Листозгинальні вальці тривалкові своїми руками відео, фото
При необхідності частого виготовлення порожнистих або конусоподібних виробів з тонколистового металу основним технологічним процесом є гнучка, а найбільш відповідного устаткування - тривалкові листозгинальні вальці. Чому саме тривалкові? Тому, що кінематична схема четирёхвалкових листозгинальних машин з ручним приводом значно ускладнюється, а видимих переваг від цього отримати не вдається.

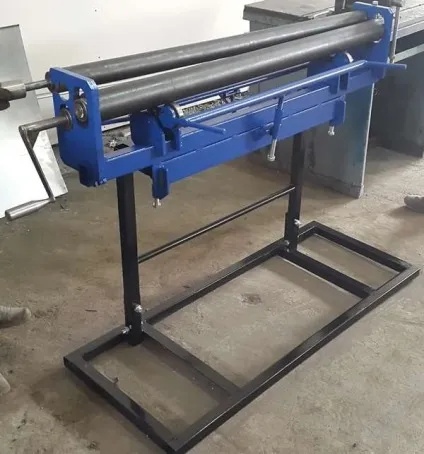

Саморобні 3-х валкові листозгинальні вальці
Як розробити технічне завдання на розробку вальцювального верстата своїми руками
Найпростіша схема тривалкові ручного верстата включає в себе:
- Рамне підставу.
- Дві бічних стійки з отворами під підшипникові вузли.
- Три поздовжніх вала, один з яких - верхній - розміщується під кутом 60 ° щодо двох інших.
- Комплект робочих валків, кількість яких залежить від граничного значення зовнішнього діаметра вальцюються заготовки.
- Рукоятку для обертання нижніх, приводних валів.
- Зубчасту або ланцюгову передачу, яка забезпечить синхронне обертання приводних валів в одну сторону.
- Нажимной вузол з пружинами стиснення, який забезпечить можливість притиску неприводного валка до заготівлі. Його простіше виконувати зліва чи справа, оскільки тонкий лист досить легко виходить з зазору при зміні його первісного значення тільки з одного боку.
- Пристосування для повороту однієї зі стійок вальцювального верстата з метою заміни робочих валків.
Перш за все, слід чітко обмежити технічні можливості проектованого валкового обладнання. Вальцювальний верстат з ручним приводом здатний виробляти згинання листового металу товщиною не більше 1 - 1,5 мм, при ширині заготовки до 600 мм. При малої енергоємності самого процесу гнуття, втрати на тертя в передачах і підшипниках виявляються досить значними, що змусить оператора збільшувати м'язову зусилля, що додається для провороту робочих валків. Тим часом видима нерівномірність їх обертання викличе небажані спотворення форми профільованого вироби.
З двох варіантів - асиметричне або симетричне розміщення приводних валів - перевагу варто віддати другому варіанту, оскільки в цьому випадку зробити вальці своїми руками значно простіше.
Послідовність виготовлення вальцювального верстата з ручним приводом
Найкраще скористатися готовими кресленнями на саморобні вальці, які є на спеціалізованих форумах. Якщо потрібно зробити ручний вальцювальний верстат під інші параметри вироблених деталей, то проектування починають з визначення зусилля й крутного моменту, необхідних для гнучкі. Мінімальними ці значення будуть в разі деформування алюмінію марок АД0 або АД1, але при товщині заготовки до 0,8 мм можлива гнучка і маловуглецевої стали марок сталь 08 або сталь 08кп. Якщо отримані значення задовольняють фізичним можливостям виконавця, то від проектування можна переходити до виготовлення деталей майбутніх листозгинальних вальців.

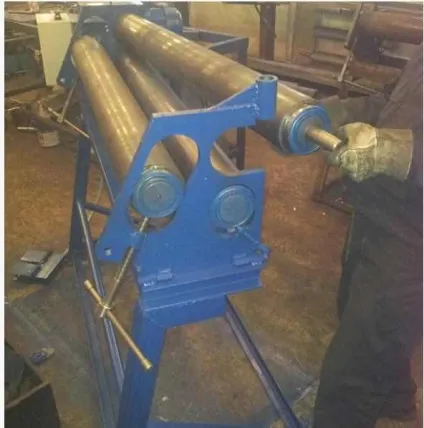

Установка верхнього валка вальцювального верстата
Для виготовлення валковой машини своїми руками спочатку необхідний креслення загального вигляду верстата, де слід зобразити кінематичну схему переміщення всіх його рухомих частин. Будуть потрібні також креслення складальних одиниць і робочі креслення ненормалізованих деталей тривалкові листогиба. Бажано, щоб таких деталей було поменше, оскільки зробити багато з них в домашніх умовах, і своїми руками важко, а то і зовсім неможливо. Зокрема, є сенс підшукати напрямні круглого поперечного перерізу, наприклад, від списаного токарного верстата 1К62 або дрібнішого: їх технічний стан цілком дозволить використовувати дані деталі під опорні вали листозгинальних вальців. Те ж стосується шестеренної пари. Далі, під наявні деталі можна уточнити характеристику майбутніх тривалкові вальців і зробити підбір підшипників кочення для всіх валів.
Бажано використовувати готові креслення для наступних вузлів:
- Вузла притиску неприводного валка, який нагадує звичайний затиск у вигляді струбцини, змонтований в одній зі стійок;
- Корпуси підшипників, в яких будуть обертатися валки;
- Опорної рами вальцювального верстата.
Креслення загального вигляду Тривалкові вальцювального верстата
Перераховані креслення зазвичай універсальні, і не потребують доопрацювання під конкретні вироби, гнуття яких передбачається проводити на вальцях, зібраних своїми руками.
Збірка вальцювального верстата своїми руками
Саморобні валкові лістогиби з ручним приводом збираються в наступній послідовності:
- Зварюється (за розмірами, наведеними на кресленні загального виду) станина вальцювального верстата.
- Монтуються бічні стійки, для яких підійде сталевий швелерних профіль з низьковуглецевої сталі марки 09Г2С або подібної.
- Кріпиться корпус під деталі передачі (якщо шестерні доведеться зробити самостійно або замовляти, то для монтажу ланцюгової передачі можна підібрати силові зірочки і натяжну ланцюг, наприклад, від гірського велосипеда).
- Вали вводяться в отвори корпусів підшипників, після чого виставляється їх паралельність, і проводиться остаточна фіксація вузлів верстата.
- Перед остаточною збіркою валкового агрегату своїми руками варто зробити пробну гнуття деталі, уточнити кількість і характер мастила опор підшипників, а також відрегулювати натяг приводного ланцюга.
Саморобний 3-х валковий листозгинальний верстат
Якщо установка вальців передбачається в неопалюваному приміщенні (наприклад, в гаражі), то всі деталі варто пофарбувати атмосферостійкою фарбою або подбати про їх антикорозійному покритті.
