лемішними плуг
Кожен лемішні плуг включає в себе робочі і допоміжні-тільні органи. До робочим органам відносяться корпус 2 (рис.1), Грунтозаглибник 1, передплужник 3 і ніж 4; до котельно-ним - рама з навісним або причіпним пристроєм, опорні колеса, механізм для заглиблення і виглиблення корпусів.
Корпус плуга вибирають в залежності від природно-кліматичних умов, фізико-механічних і технологічних властивостей грунту. За конструктивним пристрою розрізняють кор-Пусан відвальні, вирізні, безвідвальну, зпочвоуглубітелем, з висувним долотом, дискові і комбіновані.
Рис.1 - Робочі органи плуга:
1 - Грунтозаглибник; 2 - корпус; 3 - передплужник; 4 - ніж.
Леміш. відвал і польова дошка - робочі частини корпусу плуга. Леміш призначений для підрізання пласта грунту знизу і напрямки його на відвал. Лемеші виготовляють зі спеціальної сталі. Лезо піддають термічній обробці на ширину 20. 35 мм. По відношенню до дну борозни леміш розташовують під кутом 22. 30 °, а з площиною борозни лезо утворює кут 30. 50 °. Вибір цього кута залежить від типу відвалу (для циліндричного 45 °, культурного 40 °, полувінтовие і гвинто-вого 35 °).
Така установка лемеші створює сприятливі умови для розрізання коренів рослин і грудочок грунту, ковзаючи-щих по його ріжучої кромці в процесі роботи плуга.
Лемеші бувають трапецієподібні і долотоподібні. Послід-ня набули більшого поширення.
Тупий леміш (товщина леза 3 мм і більше) призводить до збіль-личен тягового опору плуга в 1,5 рази. Тому лемеші відтягують в гарячому стані по всій довжині ріжучої кромки і гартують. Причому використовують запас металу (магазин) на неробочому боці лемеші
Для збереження гостроти і підвищення зносостійкості лез-вия промисловість випускає лемеші, тильна сторона кото-яких уздовж ріжучої кромки на ширину 25 мм зміцнена твердим сплавом. У таких лемешів, званих самозаточуються, твердий нижній шар зношується повільніше верхнього, слідом-ствие чого він виступає вперед, утворюючи лезо достатньої гостроти.
Відвал призначений для обертання і дроблення пласта. Відвали розрізняють за формою поверхні (рис.2). Культурні і циліндричні відвали застосовують на старопахотних грунтах, а гвинтові і полувінтовие - на знову освоюваних (цілинних) і задернелих.
а - культурний; б - циліндричний; в - полувінтовие; г - гвинтовий.
Виготовляють відвал з тришарової сталі. Тверді зовнішні поверхні і м'який внутрішній шар надають йому міцність і еластичність.
Леміш і відвал утворюють одну про щую криволінійну поверхню. До-допустимих зазор між ними не дол-дружин перевищувати 0,5 мм, а уступ 1 мм.
Польова дошка підвищує стійкості-с- ходу плуга, розвантажує стійку від бічних зусиль, попереджає осипання стінки борозни.
На задній корпус багатокорпусного плуга встановлюють подовжену по-ліву дошку, яка транслює на стінку борозни значну частину бокового тиску піднімаються пластів. У ос-тальних корпусів польові дошки уко-Роченом.
Польові дошки виготовляють зі смугової сталі і піддають терми-чеський обробці. Сильний знос, ко-торому схильні бічна грань і нижня опорна поверхня (по-дошва) польовий дошки, призводить до на-рушення правильності ходу плуга.
Передплужник - це невеликий корпус шириною захва-та 23 см з робочою поверхнею культурного типу. Він підрив-зает верхній шар грунту на глибину до 12 см, розпушує, волок-чивает і укладає його на дно борозни. Укладений шар закривається пластом, що підіймається, основним корпусом, в ре-док чого закладаються бур'яни та пожнивні залишки. Передплужник складається зі сталевої стійки 5 (рис.3), до якої болтами з потайними головками прикріплені відвал 2 і леміш 1. За допомогою скоби 3 і державки 4 передплужник кріплять з лівого боку до смуги рами попереду основного корпусу.
1 - леміш; 2 - відвал; 3 - скоба; 4 - державка; 5 - стійка.
Ніж використовують для розрізання пласта у вертикальній площині і отримання рівного обріза борозни. Ніж способст-яття закладенні рослинних залишків і краще обороту пласта.
Ножі бувають дискові і Черенкова. Плуги загального призначе-чення оснащують тільки дисковими ножами, а спеціального - живцевих.
Дисковий ніж (рис.4, а) легко розрізає грунт і дрібні коріння, накочуючись зверху, а наїжджаючи на товсті коріння, перекочується через них.
Ніж монтують перед передплужником заднього корпусу, як це показано на малюнку 6. На плугів, що застосовуються для обра-лення цілинних і перелогових земель, ножі ставлять перед кожним корпусом. Їх кріплять так, щоб нижня ріжучакромка диска розташовувалася на 10. 20 мм нижче носка лемеша предплужника.
Дисковий ніж включає в себе сталевий диск 12 (рис.4, а), прикріплений до фланця осі 10. Ось змонтована на двох кулькових підшипниках 9 одноразової мастила, які защи-щени від проникнення пилу напильніком 11 і ковпаком 7 маточини. Ніж спільно з корпусом прикріплений до стійки 1 шарнірно. Така конструкція дозволяє ножу в процесі зори-ки самовстановлюється в площині, що збігається з направле-ням руху плуга. Щоб виключити поломки ножа, т. Е. Не допустити його надмірний поворот щодо стійки, предус-Мотря корончатая шайба 5. Диск ножа заточений з двох сторін. Кут заточування в межах 15. 20 0. Черенкова ніж застосовують на лісових, плантажну і кустарниково-болотних плугів. Його монтують похило до горизонталь-ної площини так, щоб носок виступав вперед, і грунт разре-залась від низу до верху. На зв'язкових грунтах кут між лезом і дном борозни повинен бути менше 50 °, на малосвязних пухких грунтах - більше 70 °. Потужний живцевих ніж, який встановлюється на лісових і кустарниково-болотних плугів, не тільки розрізає пласт і зустрічаються на шляху коріння, але і діє як корчеватель.
а - дисковий; б - живцевих; 1 - стійка; 2 і 17 - скоби; 3 - рама; 4 - гайка; 5 - корончатая шайба; 6 - диск; 7 - ковпак маточини; 8 - прокладка; 9 - кульковий підшипник; 10 - вісь; 11 - напильнік; 12 - диск; 13 - консоль; 14 і 16 - накладки; 15 - держак.
Рис.5 - Схема для установки дискового ножа і предплужника:
1 і 2 - корпуса плуга і предплужника; 3 - дисковий ніж.
Робоча частина живцевого ножа (рис.4, б) являє собою клин, щоки якого утворюють двогранний кут 10. 15 °. Лезо ножа термічно обробляють на ширину 10. 25 мм нагорі і 40. 50 мм внизу, заточують справа (по ходу плуга). Ніж кріплять до гряділях за допомогою держака 15. скоби 17. на-кладки 16 і гайок.
Лезо живцевого ножа має розташовуватися на 0,5 см лівіше площині польового обрізу відвалу, щоб попередити задирание їм стінки борозни. Ніж кріплять так, щоб його носок знаходився на 3. 4 см попереду носка лемеша і на 3. 4 см вище леза. Така установка дозволяє ножу відрізати пласт, перш ніж він починає підніматися на леміш.
Навісний п'ятикорпусний плуг ПЛН-5-35 (рис.6) викорис-товують при оранці грунтів з питомим опором до 9 Н / см 2 без кам'янистих включень на глибину до 30 см. Для обробки більш важких грунтів, опір яких перевищує 9 Н / см 2. плуг переобладнують в чотирикорпусний (знімають п'ятий корпус з передплужником). Плуг агрегатують з тракторами ДТ-75В, Т-150, Т-150К і Т-4А. При комплектуванні спеціальними корпу-самі для роботи зі швидкістю 9. 12 км / год плуг навішують на трактори Т-150 і Т-150К.
Плуг оснащують корпусами різних типів. При роботі з безвідвальними або полувінтовие корпусами з углоснимом передплужники не встановлюють. Рама 1 - основне несе ланка конструкції плуга. Брус 11 є балкою жорсткості. Опорна колесо 4 призначений для регулювання глу-біни оранки за допомогою гвинта. Колесо змонтовано на коні-чеських роликових підшипниках. Дисковий ніж встановлений на кулькових підшипниках з одноразовою мастилом попереду останнього корпусу із зовнішнього боку поздовжнього бруса. Замок 3 автозчеплення прикріплений до рами плуга і на-Веске трактора. При агрегатуванні плуга з трактором Т-4А або Т-150 замок вставляють в перше і друге, а також четверте і п'яте отвори рами, а при агрегатуванні з трактором Т-150К - в перше, третє, п'яте і шосте отвори.
Підготовка до роботи полягає в наступному. Пред-Плужники встановлюють так, щоб відстань між носками лемешів предплужника і корпусу (по ходу плуга) було не менше 250 мм, а польовий обріз предплужника перекривав польовий обріз корпусу. Положення предплужника по висоті фіксують цилиндрич-ським виступом державки, що входять в одне з п'яти глухих отворів на стійці. Для оранки на глибину 20 см стійку прикріплюють до першого (верхнього) отвору, на глибину 22 см - до другого, на глибину 25 см - до третього, на глибину 27 см - до четвертого і на глибину 30 см - до п'ятого отворів. Така розстановка забезпечує підрізання предплужником задернелих шару грунту на глибину 10 см. Дисковий ніж монтують в залежності від положення перед- Плужников. Для цього злегка повертають стійку ножа в дер-Жавко і ставлять його так, щоб зуб корончатой шайби, підтрим-жива стакан, знаходився посередині вирізу склянки. В цьому випадку порожнину ножа буде паралельна рамі плуга і відстояти від польового обрізу предплужника на 10. 15 мм. Центр ножа розташовують кілька попереду носка лемеша предплужника, а нижню точку леза ножа - на 15 мм нижче носка лемеша.

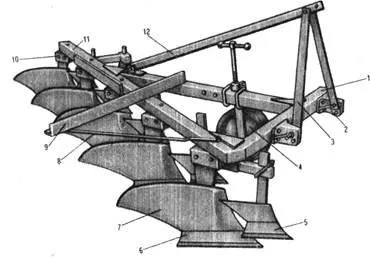

Рис.6 - Плуг ПЛН-5-35:
1 - рама; 2 - кронштейн; 3 - замок автозчеплення; 4 - опорна колесо; 5 - передплужник; 6 - леміш; 7 - відвал; 8 - стяжна планка до при- чіпкий для борін; 9 - причеплення для борін; 10 - стійка корпусу; 11 - балка жорсткості (брус); 12 - розкіс.
Уніфікований гідрофікований культиватор КПС-4 призначений для суцільної передпосівної і парової обробки грунту, не засміченою камінням, на робочій швидкості до 12 км / ч. Культиватор КПС-4 оснащений пристосуванням для навішення ланок середніх зубових борін типу БЗСС-1,0 або пружинних борін.
Машину випускають як в навісному, так і в причіпному варіантах. Один культиватор КПС-4 в причіпному або навісному варіанті шириною захвату 4 м агрегатують з тракторами МТЗ-80 і ЮМЗ-6КЛ. Два культиватора шириною захвату 4 м кожен в причіпному варіанті агрегатируют за допомогою гідрофікованої зчіпки СП-11А з трактором Т-150.
Складальні одиниці культиватора: рама 13 (рис.7), сниці, колеса 14, механізм регулювання глибини ходу робочих органів, Гряда, змінні робочі органи, пристосування для навішування борін.
Рама виконана з пустотілих брусів. На ній змонтують-вани все складальні одиниці культиватора. У причіпному куль-тіваторе до рами приварений кронштейн, а в навісному - за-мок.
Причіпний культиватор приєднують до трактора або зчепленні за допомогою сниці, яка шарнірно прикріплена до переднього бруса рами і пов'язаної з кронштейном рами гідроциліндрів-ром.
При далекої транспортування сниці з кронштейном фікс-ють планками. Під час роботи ці планки укладають на центральний брус сниці і з'єднують між собою віссю з бур-тиком.
Колесо складається з кронштейна, шини з камерою, розпір-ної втулки, маточини, кільця, диска, обода і підшипників.
Тиск 0,19. 0,24 МПа повітря в шинах встановлюють в за-лежно від стану ґрунту.

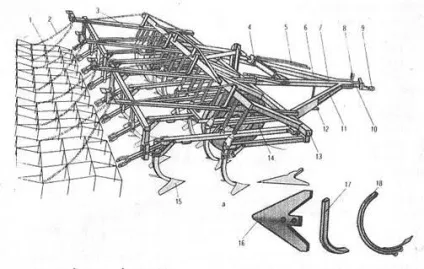

Рис.7 - Культиватор КПС-4:
а - загальний вигляд; б - робочі органи; 1 - ланка зубової борони; 2 - розтяжка; 3 - кронштейн навіски (штанга); 4 - гідроциліндр; 5 - штанга гідросистеми; 6. 10 і 11 - бруси сниці; 7 - центральна тяга; 8 - шлангодержатель; 9 - вилка причепа; 12 - підніжка; 13 - рама; 14 - опорна колесо; 15 - робочий орган; 16 - універсальна стрельчатая лапа; 17 - думпкар лапа з жорсткою стійкою; 18 - думпкар лапа з пружинної стійкою
Механізм регулювання глибини ходу рабо-чих органів являє собою кручені пару, яка в причіпному культиватор пов'язує бічний брус сниці і кронштейн колеса, а в навісному - литий кронштейн і кронштейн колеса. Обертаючи гвинт, змінюють положення кронштейна осі колеса і переміщують колесо щодо рами.
Гряда пов'язують між собою робочий орган і раму.
Дискові борони працюють принципово так само, як і лущильники. Вони відрізняються лише компонуванням батарей і окремими деталями вузлів. За масою, що припадає на один диск, борони діляться на легкі (15 кг), середні (20-25 кг) і важкі (30 кг). У тя-желих борін, використовуваних при обробленні задернінням грунтів і для поліпшення луків і пасовищ, диски виконан-ни вирізними і більшого діаметру (600 мм). Диско-ші борони, як правило, обробляють грунт дрібніше, ніж лущильники.
Батареї борін зібрані з 5-12 дисків. На рамі батареї встановлені в два ряди. Перший ряд робить розвальний борозну, другий працює всвал, ніж досягнень-гается інтенсивне розпушування та вирівнювання поверхонь-сти поля.
Глибина ходу дисків так само, як в лущильником, ре-гуліруется зміною кута атаки і маси вантажів в бал-ласного ящиках.
У систему машин загального призначення для предпос-ної обробки грунту включено сімейство причіпних і навісних дискових борін типу БД і БДН різного захоплення, але виконаних за єдиною схемою.
Як приклад на малюнку 8 показана двох-секційна четирехбатарейная дискова борона БД-4,1.
Вона складається з двох передніх і двох задніх, батарей 1. встановлених на рамі 2. У передніх батареях по 11 сферичних дисків, а в задніх по 12. Диски передніх батарей звернені опуклістю всередину, а диски задніх - опуклістю назовні.

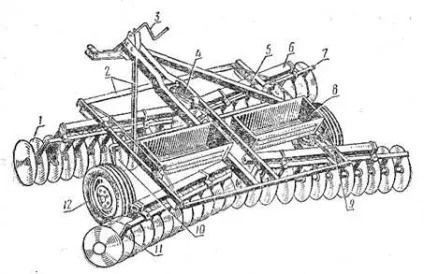

Рис.8 - причіпна дискова борона:
1 - батарея дисків; 2 - рама; 3 - механізм установки висоти причепа; 4 - гідроциліндр; 5 і 9 - штирі; 6 -брус батарей; 7 - валик чистиков; 8 - баластний ящик; 10 - вісь опорних коліс; 11 - чистик; 12 - колесо
При роботі передній ряд дисків розвалює, а задній звалює грунт. Щоб не було огріхів, диски заднього ряду переміщуються в про-проміжки між дисками переднього. Діаметр дисків 510 мм, відстань між ними на батареї 180 мм. Для зміни кута атаки дисків зовнішні кінці батарей переміщують і фіксують брус в отворах рами 2 шти-рямі 5 і 9. Якщо у передніх батарей штирі встановлен-ни в перших отворах рами, то кут атаки буде 20% у других - 18 °, по-третє - 15 ° і по-четверте, послід-них - 10 °. У задніх батарей, навпаки, при установці штирів в перші отвори кут атаки буде 10 °, а в по-следние - 21 °.
Кожна батарея дисків змонтована на двох шари-кових підшипниках. Чистики 11 встановлені на спеці-альних валиках 7. На рамі борони укріплені два бал-ласного ящика 8. У ящики поміщають вантаж, якщо не уда-ється заглибити диски на необхідну глибину зміною кута атаки.
Борона агрегатується з трактором класу тяги 30 кН. У робочому положенні вона перекочується на дисках; глибину ходу дисків регулюють механізмом 5 установки висоти причепа. У транспортному положенні борона спирається на два колеса 12 з пневматичними шинами, встановлених на колінчастих півосях 10. При перекладі борони з робочого положення в тран-спортних гідроциліндр 4 повертає колінчаті по-луосі коліс, які, підкочуючись під раму, виглубляют диски.
При тривалих переїздах осі коліс фіксують бол-те на рамі. Ширина захоплення борони при куті атаки дисків 10 ° становить 4,25 м, при куті атаки 21 ° - 4,1 м. Глибина обробки до 10 см.
Навісна дискова борона БДН-3,0, наприклад, відбутися у-ит з чотирьох батарей, розташованих в два ряди. Ба-тареі переднього ряду підвішуються до передньої рамі, батареї заднього ряду - до задньої. На передній рамі змонтована підвіска для навішування борони на трактор. Підвіска складається з двох кронштейнів з паль-цями і раскоса для з'єднання з верхньої тягою навіски трактора. Направляючими для повороту передніх батарей при зміні кута атаки служать вигнуті смуги, а для задніх батарей - смуги, якими труби ра-ми з'єднані між собою. На кронштейнах передньої рами кріпиться баластних майданчик, що складається з куточка, смуг і листа.
Рівномірність заглиблення передніх і задніх бата-рей досягається зміною довжини верхньої регульованою тяги навішування, а також перестановкою осей кріплення нижніх тяг навіски. При транспортуванні борони диски встановлюють на нульовий кут атаки і знімають вантаж з баластних майданчиків. У разі малого транспортного просвіту (менше 300 мм) зменшують довжину верхньої тяги навіски.
