Лекція 4 гвинтові затискачі
Гвинтові затискачі найбільш широко використовуються в складально-зварювальних пристосувань, оскільки вони забезпечують жорстке і надійне закріплення деталей, що збираються, простоти в пристрої і обслуговуванні. Перевагою гвинтових зажи-мов є також можливість їх легкої уніфікації, уні-версальная. Серйозним недоліком таких затискачів є низька продуктивність при їх обслуговуванні і порівняй-кові швидкий знос різьби.
Гвинтові затискачі виготовляються у вигляді постійних, пово-ротних або відкидних болтів з смушковими гайками, Штур-валами або важелями, а також у вигляді домкратів, струбцин і т. П.
Поворотні і відкидні гвинтові затискачі найбільш раціо-нального при закріпленні горизонтально розташованих листо-вих заготовок, оскільки при їх відведенні забезпечується зруч-ний доступ до базових поверхонь пристосування і легкий з'їм вироби після складання або зварювання. Постійні затискачі частіше застосовуються при кріпленні вертикально розташованих листових заготовок, оскільки встановити деталі в цьому слу-чаї можна зверху або збоку.
Необхідно використовувати гвинти з прямокутною або тра-пецеідальной різьбленням, які мають великий знос-кістка в порівнянні з трикутною різьбою.
Спрощений розрахунок однозахідних гвинтових затискачів мож-но проводити за формулами:
номінальний діаметр гвинта - м,
зусилля, що прикладається до рукоятки - Р =, Н,
де А - коефіцієнт, що дорівнює для метричної різьби 1,4;
Q - необхідна сила притиску, Н;
розрахункова міцність матеріалу гвинта, МПа; для стали 40, з урахуванням зносу різьблення, = 80 ... 100 МПа;
l- плече рукоятки (штурвалу), м;
-кут нахилу різьби (для М8-М52, в середньому ра-вен 2 ° 30 ');
-кут тертя в різьбі.
Кілька знизити час, необхідний на закріплення дета-лей при застосуванні гвинтових затискачів, можна шляхом вико-вання многозаходних гвинтів, у яких крок різьби більше. Однак при цьому не слід забувати правила самоторможе-ня - кут підйому різьби повинен бути завжди менше кута тертя пари, що треться. Вільну довжину гвинта не слід при-розуміти більше 10d.

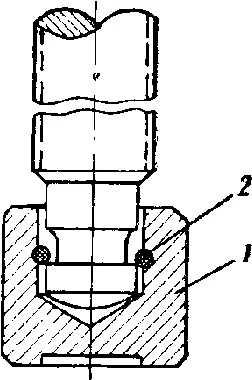

Абсолютно необхідно, з метою перед-прежденія освіти вм'ятин на зажи-травнем деталі, на кінець гвинта встанов-вать черевичок 1 (рисунок 6). Опорна поверх-ність черевичка повинна бути в кілька разів більше перетину гвинта. Рекомендується закріплювати черевичок двома штифтами 2.
Малюнок 6 - Схема уст-ройства опорного черевичка на торці затискного гвинта
На малюнку 7 показані деякі гвинтові затискачі, що застосовуються в конструкціях при-пристосувань.

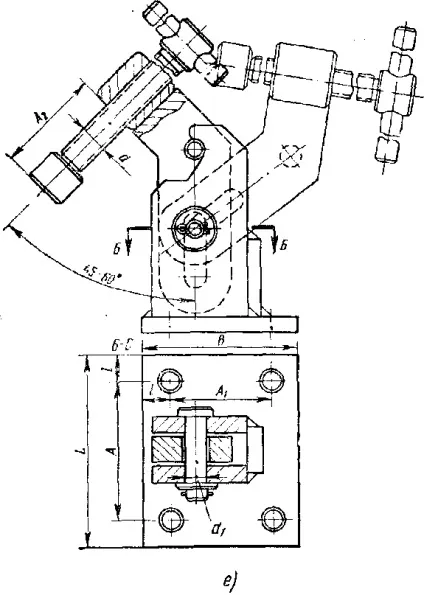

е - відкид-ної з похилим гвинтом
Малюнок 7 - Приклади різних за конструкцією гвинтових затискачів

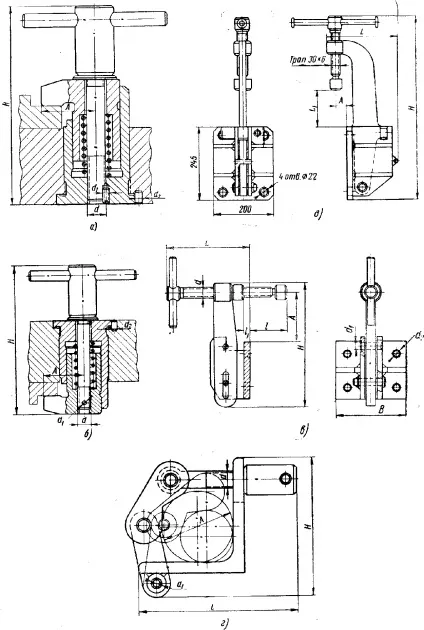

а - для притиску деталі зверху; б - для притиску деталі знизу; в - відкидний з горизонтальним гвинтом; г - для притиску стрижнів; д - відкидний з вертикальним гвинтом;
Малюнок 7 - Приклади різних за конструкцією гвинтових затискачів

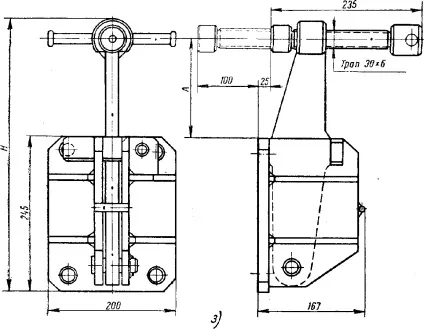

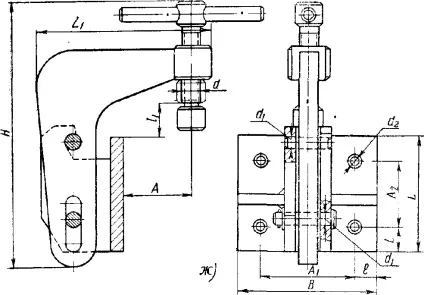

ж - відкидний з вертикальним гвинтом; з - відкидний з горизонтальним гвинтом
Малюнок 7 - Приклади різних за конструкцією гвинтових затискачів
До групи гвинтових затискачів відносяться також широко рас-рення в промисловості струбцини, лещата і домкрати (стяжки), приклади конструкції і розміри яких показані на малюнку 8.

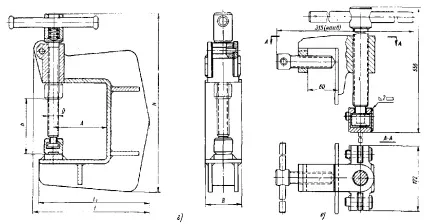

а - знімна струбцина з внутрішнім ребром; б - знімна струбцина без ребра;
в - відкидна струбцина; г - струбцина з відкидним гвинтом; д - лещата для збірки деталей з відбортовкою (розчин губок а - від 2 до 6 мм); е -струбціна для під-тяжкі листів до набору; ж - гвинтовий домкрат для розпору балок; з - гвинтова стяжка
Малюнок 8 - Приклади різних за конструкцією струбцин, лещат і домкратів (стяжок, розпірок)
Чим обумовлено широке застосування гвинтових затискачів?
Які типи гвинтових затискачів найбільш раціональні при закріпленні горизонтально розташованих листових заготовок?
Якому типу різьблення необхідно віддати перевагу при проектуванні гвинтового затиску?
Для чого на кінці гвинта встановлюється черевичок?
