лекція №24

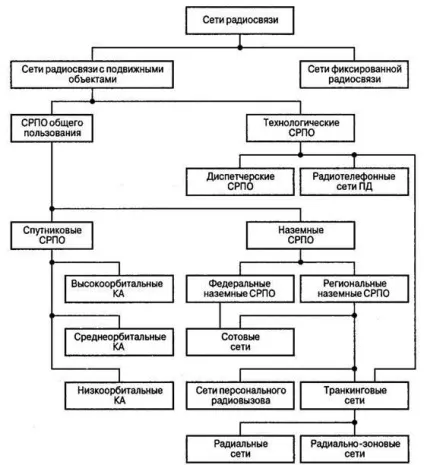

Класифікація мереж радіозв'язку з рухомими об'єктами

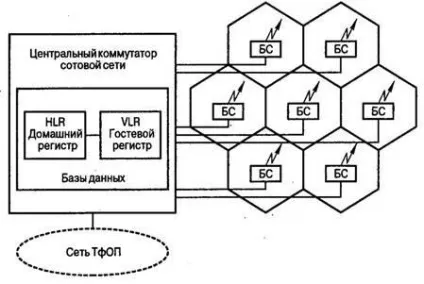

З топологічної точки зору мережа стільникового зв'язку будується в вигляді сукупності осередків, або сот, що покривають обслуговується територію. Загальна структура мережі стільникового радіозв'язку з рухомими об'єктами показана на рис. 3.9 [2].

Структура мережі радіозв'язку

Стільникова структура мережі заснована на принципі повторного використання частот - головний принцип мережі. Елементами мережі, крім того, є:

Базова станція (БС) стільникового зв'язку обслуговує всі мобільні станції в межах свого осередку, при цьому ресурс для встановлення з'єднань базова станція надає на вимогу рухливих абонентів, як правило, на рівноправній основі.

При переміщенні абонента з однієї комірки в іншу відбувається передача його обслуговування від однієї базової станції до іншої. Всі базові станції мережі, в свою чергу, замикаються на центр комутації, з якого є вихід в єдину мережу електрозв'язку РФ.

В даний час широко використовується загальноєвропейський стандарт GSM-900. У цьому стандарті передавачі рухливих станцій працюють в діапазоні частот 890-915 МГц, передавачі базових станцій - в діапазоні 935-960 МГц. Діапазонів прийому і передачі передбачений постійний рознос в 45 МГц. Кожен з піддіапазонів розбитий на 124 частотних каналу з кроком 200 кГц. Максимальна дальність зв'язку 35 км.

У стандарті GSMобеспечівается високий ступінь безпеки переданих повідомлень за рахунок їх шифрування за алгоритмом шифрування з відкритим ключем. Функціональне поєднання елементів системи здійснюється поруч інтерфейсів.

В даний час використовують радіальні і радіально-зонові транкінгові мережі. Така мережа включає:

- базову станцію, що складається з антенно-фідерного пристрою, модулів приймач, контролерів для кожного модуля приймач і базового контролера;

- зонове обладнання (станцію), що складається з автономних ретрансляторів, з'єднувальних ліній з мережею загального користування та контролерів;

- обладнання управління, що складається з системного терміналу «менеджер системи», пультів диспетчера.

У транкінгових мережах, побудованих за радіальним принципом, весь канальний ресурс закріплюється за однією центральною базовою станцією (ЦРС). Антена такої станції розміщується в найбільш високій точці передбачуваного обслуговування рис. 3.10 [2]. Прикладом такої архітектури є радянська мережу радіозв'язку «Антей», створена в 1960 р

Структура транкінгового мережі, побудованої за радіальним принципом

Вже згадана схема має ряд недоліків, зокрема, для розширення зони обслуговування необхідно збільшити потужність абонентської станції (АС), що відповідно підвищує загальний рівень перешкод.

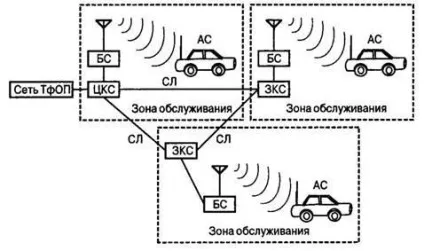

При невеликій кількості абонентів збільшення зони обслуговування можна домогтися, використовуючи радіально-зоновий принцип. Формується так звана односотовая мережу з декількома точками розміщення антен і з мовленням на загальній хвилі. У цьому випадку поряд з головним пунктом розміщення антени (УКБ) є ряд допоміжних пунктів (ЗКС), з'єднаних лініями зв'язку з головним (рис. 3.11) [2].

Структура транкінгового мережі, побудованої за радіально-зонові принципом

У загальному випадку технологія побудови транкінгових мереж передбачає наступне:

- використання методу вільного вибору незайнятого каналу радіодоступу з виділеного в кожній зоні обслуговування пучка каналів. Це досягається освітою загального для всіх користувачів в кожній зоні службового (сигнального) каналу, по якому в відповідну базову станцію надходять сигнали викликів, включаючи ідентифікацію абонента, а також номер абонента;

- вони не забезпечують безперервного зв'язку при перетині абонентами кордонів зон радіопрікритія базових станцій. «Естафетна передача» замінена операцією повторного входження в мережу при погіршенні якості зв'язку, обумовленого переходом користувача з однієї зони в іншу;
