Пістолет-кулемет ППШ-41 - це не просто всім відомий (принаймні, зовні) автомат часів ВВВ, звично доповнює розхожі образи белоукраінского партизана або червоноармійця. Скажімо інакше - для того, щоб все це так і було, потрібно було свого часу вирішити ряд дуже серйозних завдань.

Кожен вид зброї формує і тактику свого застосування. У той час, коли в СРСР створювався пістолет-кулемет, основним і єдиним зброєю піхотинця була магазинна гвинтівка. З часів винаходу пороху і до того часу, незважаючи на поширення кулеметів і використання автоматичних гвинтівок (тактично були полегшеної заміною тих же кулеметів), незважаючи на досконалість магазинних гвинтівок, - в руках солдата продовжувало залишатися зброю, провідне тільки одиночний вогонь. Це - сотні років однозарядного рушниці і десятки років - магазинної гвинтівки. У цій системі уявлення про будову і тактиці застосування автомата в піхоті, в якійсь мірі можна порівняти з уявленнями про четвертому вимірі.

Пістолети-кулемети з'явилися в кінці першої світової війни. Через відсутність уявлень про найбільш вигідною тактиці застосування нового виду зброї, форма пістолетів-кулеметів тяжіла до магазинним гвинтівок - ті ж нескладною приклад і дерев'яна ложа, а маса і габарити, особливо при використанні барабанних магазинів великої ємності, - не припускали тієї маневреності, яку пістолети-кулемети набули згодом.

Ідея пістолета-кулемета полягає в використанні в індивідуальному зброю пістолетного патрона для автоматичної стрільби. Мала потужність патрона, в порівнянні з гвинтівковим, дозволяє реалізувати найбільш простий принцип роботи автоматики - віддачу масивного вільного затвора. При цьому відкривається можливість зробити зброю виключно простим як конструктивно, так і технологічно.

З оглядкою на зовнішню політику СРСР і міжнародну обстановку зрозуміло, що необхідність мати на озброєнні сучасний зразок пістолета-кулемета, хоч і з деяким запізненням, назріла і в СРСР.

Але наші вимоги до зброї завжди відрізнялися (і будуть відрізнятися) від вимог, що пред'являються до зброї в арміях інших країн. Це - максимальна простота і технологічність, висока надійність і безвідмовність дії в найважчих умовах, і все це - зі збереженням найвищих бойових якостей.

На момент створення пістолета-кулемета ППШ ще не були широко поширені методи і технології штампування і холодної обробки металів. Проте, значний відсоток деталей ППШ, в тому числі основних, був спроектований для виготовлення холодної штампуванням, і окремі деталі - гарячим штампуванням. Так Шпагиним була з успіхом реалізована новаторська ідея створення штампозварні автомата. Пістолет-кулемет ППШ-41 складався з 87 заводських деталей, при цьому в автоматі було всього два різьбових місця, різьблення - проста кріпильна. На обробку деталей потрібно при валовому випуску 5,6 верстато-годин. (Дані наведені з таблиці технологічної оцінки пістолетів-кулеметів, вміщеній у книзі Д.Н.Болотіна "Історія радянської стрілецької зброї").

У конструкції пістолета-кулемета ППШ не було дефіцитних матеріалів, не було великої кількості деталей, що вимагають складної обробки, не використовувалися цільнотянуті труби. Його виробництво могло здійснюватися не тільки на військових заводах, але і на будь-яких підприємствах, що мають нескладне пресово-штампувальне обладнання. Це стало результатом того простого принципу дії, який дозволяє реалізувати пістолет-кулемет, з одного боку, і раціонального конструкторського рішення - з іншого.

Конструктивно пістолет-кулемет ППШ складається з ствольної і затвора коробок, з'єднаних шарніром, і в зібраному автоматі замкнених засувкою, розміщеної в задній частині стовбурної коробки, коробки спускового механізму, що розташовується в ложі, під затвора коробкою, і дерев'яної ложі з прикладом.

У ствольній коробці міститься стовбур, дулова частина якого виходить в отвір направляючої стовбура в передній частині ствольної коробки, а казенна - проходить в отвір вкладиша, де зашплінтовані віссю шарніра. Ствольна коробка одночасно є кожухом стовбура, і забезпечена прямокутними вирізами для циркуляції повітря, що охолоджує ствол під час стрільби. У передній частині косий зріз кожуха прикритий діафрагмою з отвором для проходження кулі. Такий пристрій передньої частини кожуха служить дульним гальмом-компенсатором. Порохові гази, впливаючи на похилу поверхню діафрагми і стікаючи вгору і в сторони через вирізи кожуха, знижують віддачу і зменшують відведення стовбура вгору.

Коробка затвора ППШ-41

Стовбур пістолета-кулемета ППШ - знімний і може відділятися при повному розбиранні і замінюватися на інший. У затвора коробці поміщений масивний затвор, підібганий зворотно-бойовою пружиною. У тильній частині затвора коробки є фібровий амортизатор, пом'якшує при стрільбі удар затвора в крайньому задньому положенні. На рукоятці затвора змонтовано просте запобіжний пристрій, що представляє собою повзун, що переміщається уздовж рукоятки, який може заходити в передній або задній вирізи ствольної коробки і відповідно замикати затвор в передньому (по похідному) або задньому (зведеному) положенні.

В спусковий коробці розміщений спусковий механізм і механізм роз'єднання. Кнопка перемикання видів вогню виведена перед спусковим гачком і може займати крайнє переднє положення, відповідне одиночній стрільбі, і крайнє заднє положення, відповідне автоматичної стрільби. При переміщенні кнопка відводить важіль роз'єднувача від гнітка спускового гачка, або вводить у взаємодію з ним. При натисканні на спусковий гачок затвор, спущений з бойового взводу, рухаючись вперед, відхиляє важіль роз'єднувача вниз, і останній, якщо знаходиться в зачепленні з гнітком спускового гачка, віджимає його і тим самим звільняє спусковий важіль, який зайняв свою попередню позицію.

Спочатку до пістолета-кулемета ППШ був прийнятий барабанний магазин ємністю 71 патрон. Магазин складається з коробки магазину з кришкою, барабана з пружиною і подавателем і диска, що обертається зі спіральним гребінцем - равлики. Збоку на корпусі магазину є вушко, що служить для можливості перенесення магазинів на поясі при відсутності сумок. Патрони в магазині розміщуються в два струмка, по зовнішній і внутрішній сторонах спірального гребеня равлики. При подачі патронів із зовнішнього струмка равлик обертається разом з патронами під дією подпружиненного подавача. Патрони при цьому знімаються відгином коробки, розташованим у приймача, і виводяться в приймач, на лінію досилання. Після вичерпання набоїв зовнішнього струмка обертання равлики припиняється стопором, при цьому вихід внутрішнього струмка поєднується з вікном приймача, і патрони витискаються з внутрішнього струмка подавателем, який, не припиняючи свого руху, починає тепер рухатися відносно нерухомої равлики.

ППШ-41 модифікація з приладом нічного бачення

Для наповнення барабанного магазина патронами потрібно зняти кришку магазина, завести барабан з подавателем на два оберти і наповнити равлика патронами - 32 патрона у внутрішньому струмку і 39 в зовнішньому. Після чого звільнити застопореними барабан і закрити магазин кришкою. Існував і нескладний прилад для прискорення спорядження магазина. Але все одно, як видно з опису, спорядження магазину, саме по собі неважка, було справою тривалим і складним в порівнянні зі спорядженням поширених тепер коробчатих магазинів. Крім того, з барабанним магазином зброя була досить важким і громіздким. Тому під час війни до пістолета-кулемета ППШ був прийнятий, поряд з барабанним, значно простіший і компактний коробчатий секторний магазин ємністю 35 патронів.

Спочатку пістолет-кулемет ППШ був забезпечений секторних прицілом, розрахованим на стрільбу, на дистанцію до 500 м, нарізаний на кожні 50 метрів. Під час війни секторний приціл був замінений більш простим перекидним цілком з двома прорізами для стрільби на 100 і 200 м. Досвід бойових дій показав, що така дистанція цілком достатня для пістолета-кулемета і такий приціл, більш простий по влаштуванню і технологічно, не знижує бойових якостей зброї.

ППШ-41, модифікація з викривленим стовбуром і коробчатим магазином на 35 патронів

Взагалі під час війни, в умовах масового виробництва, при випуску десятків тисяч ППШ щомісяця, в конструкцію зброї послідовно вносився цілий ряд змін, спрямованих на спрощення технології виробництва і велику раціональність конструкції деяких вузлів і деталей. Крім зміни прицілу, була також вдосконалена конструкція шарніра, де шплінт був замінений на розрізну пружинну трубку, спростити кріплення і заміну стовбура. Була змінена засувка магазина, знизила ймовірність випадкового натискання на неї і втрати магазину.

Пістолет-кулемет ППШ настільки добре зарекомендував себе на полях битв, що німці, взагалі широко практикували використання трофейної зброї, від гвинтівок до гаубиць, охоче використовували радянський автомат, і, бувало, німецькі солдати вважали за краще ППШ німецьким MP-40. Пістолет-кулемет ППШ-41, який використовували без конструктивних змін, мав позначення MP717 (r) ( "r" в дужках позначає "russ" - "український", і використовувалося стосовно до всіх трофейних зразках радянського озброєння).

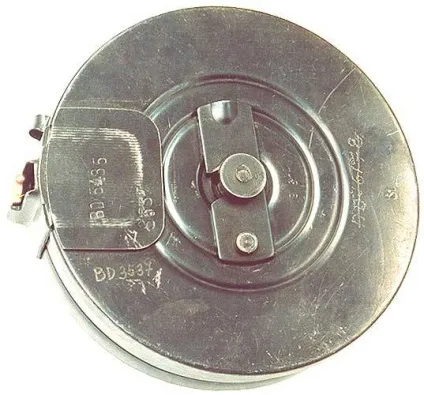

Барабанний магазин на 71 патрон

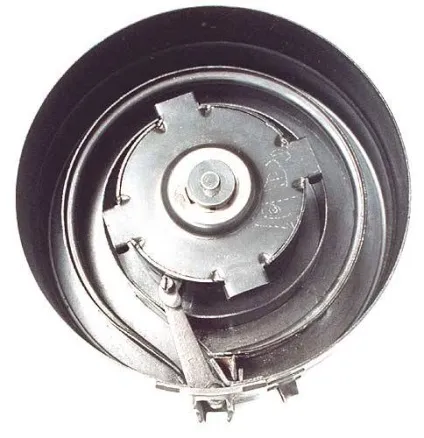

Барабанний магазин на 71 патрон в розібраному стані

Пістолет-кулемет ППШ-41, перероблений для стрільби патронами 9х19 «Парабелум» з використанням штатних магазинів MP, мав позначення MP41 (r). Переробка ППШ, за рахунок того, що патрони 9х19 "Парабелум" і 7,62 х 25 ТТ (7,63 х 25 Маузер) створені на базі однієї гільзи і діаметри підстав гільз патронів абсолютно ідентичні, полягала тільки в заміні 7,62-мм стовбура на 9-мм і установки в приймальне вікно перехідника для німецьких магазинів. При цьому і перехідник, і стовбур могли бути зняті і автомат міг бути знову перетворений в 7,62-мм зразок.

Пістолет-кулемет ППШ-41, ставши другим після пістолета ТТ споживачем пістолетних патронів, зажадав не тільки незмірно більшого випуску цих патронів, але також і створення патронів зі спеціальними типами куль, які не потрібні для пістолета, але необхідні для пістолета-кулемета, причому не поліцейського, а військового зразка. Були розроблені і прийняті на озброєння, поряд з розробленим раніше для пістолета ТТ патроном зі звичайною кулею зі свинцевим сердечником (П), патрони з бронебійно-запальною (П-41) і трассирующей (ПТ) кулями. Крім того, в кінці війни був розроблений і освоєний у виробництві патрон з кулею зі сталевим штампованим сердечником (ПСТ). Застосування сталевого сердечника, поряд з економією свинцю, підвищило пробивну дію кулі.

Через гострий дефіцит кольорових металів і біметалу (стали, плакованої томпаком) і зростання потреб діючої армії в патронах, під час війни був налагоджений випуск патронів з біметалічною, а потім і повністю сталевий, яка не має ніякого додаткового покриття, гільзою. Кулі випускалися переважно з біметалічною оболонкою, але також і зі сталевою, без покриття. Латунна гільза має позначення "гл", биметаллическая - "ГР", сталева - "гс". (В даний час, стосовно автоматним і гвинтівково-кулеметним патронам, скороченням "гс" позначається гільза сталева лакована. Це вже другий тип гільзи.) Повне позначення патронів: "7,62Пгл", "7,62Пгж" і т.д.

ППШ-41 з барабанним магазином на 71 патрон

ППШ-41 з коробчатим магазином на 35 патронів
