Ламповий радіоприймач - стріла - через півстоліття
вступ
Минуло чимало часу і тепер цей приймач не включити в розетку, оскільки провідники втратили свою гнучкість і при вигині просто ламаються та й всередині незрозуміло що вже твориться. Я взявся виправити цю ситуацію.
Принісши цей апарат до себе додому я кинувся в інтернет на пошуки опису та схеми даного лампового приймача. Радіоприймач є трехламповий супергетеродин, який розрахований на прийом радіостанцій в середньохвильовому (СВ) і довгохвильовому (ДВ) діапазоні. Так-так, саме СВ-ДВ, ні про які УКВ і FM діапазонах тоді й мови навіть не було, високочастотні діапазони ще не були підкорені настільки щоб масово виробляти радіоприймачі, високочастотні контури (котушки + конденсатори) були важкі у виготовленні і використанні.

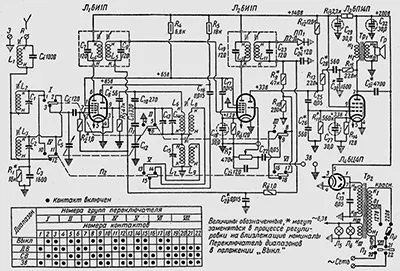

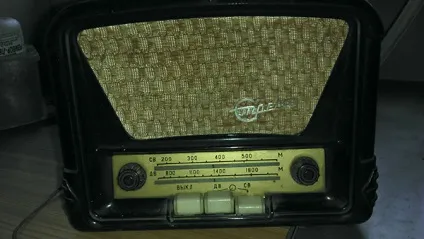

Зовнішній вигляд приймача і принципова схема
Схема є, з неї зрозуміло що в приймачі має бути чотири лампи: 2 лампи (6И1П) на приймальний тракт, 1 лампа (6П14П) для УНЧ і кенотрон 6Ц4П на випрямляч. Вихідна потужність УНЧ становить близько 0,5 Ватта, що цілком достатньо для гучного прослуховування радіопередач. при споживанні від мережі 127-220В потужність 40 Ватт. Ціна радіоприймача (на 1961 рік) становила 28 руб. 15 коп. (За нинішніми мірками приблизно 300-400 грн, 40-50 доларів)

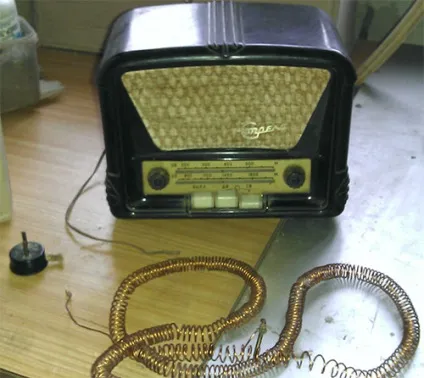

Мал. 1. Радіо Стріла, саморобна спіральна антена і штекер.
Мал. 2. Радіо Стріла, вид спереду

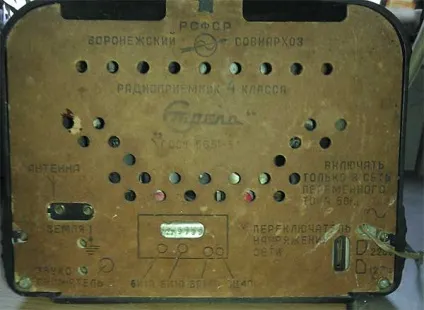

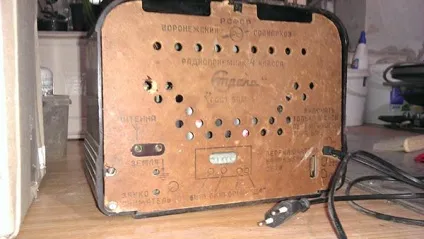

Мал. 3. Радіо Стріла, вид ззаду
виконуємо ремонт

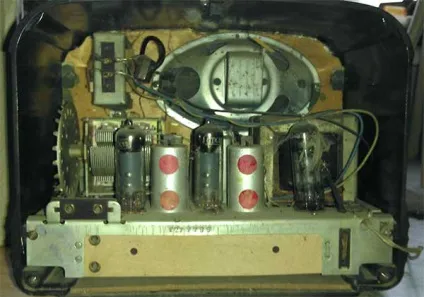

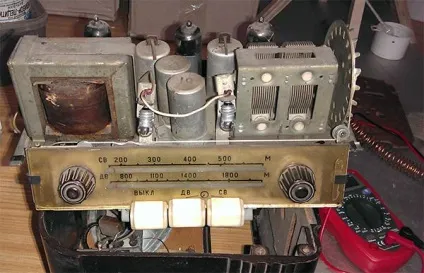

Мал. 4. Радіо Стріла, вид всередині
Отже, знявши задню кришку я побачив трохи пилу і трошки павутини, ніякої іржі - це говорить про те що апарат зберігався в досить чистому місці з нормальною вологістю і за 50 років все ОК. Відразу в очі кинулося відсутність лампи-випрямного кенотрона, хоча знайти її я зможу якщо не на базарі так в інтернеті можна буде замовити на якомусь форумі зі старим мотлохом. Динамік підключений до розподільчим трансформатору і блокувальний конденсатор. Крім цього на шасі розміщений конденсатор змінної ємності (КПЕ), який служить для настройки на потрібну частоту, а також цікаві циліндричні блочки між ламп із заклеєними отворами.

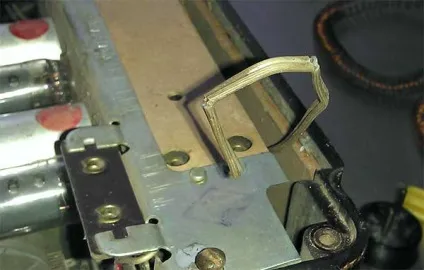

Мал. 5. Двожильний провідник живлення 220В не пройшов випробування часом
Провід для підключення харчування при невеликому вигині просто ламається, зрозуміло що цю "древню локшину" потрібно терміново міняти, краще не ризикувати на такий провідник подавати 220В.

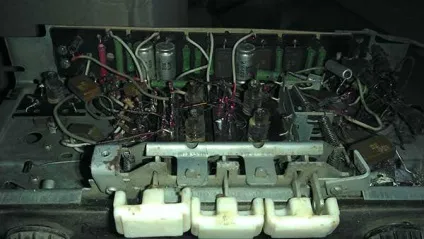

Мал. 6. Схема приймача зібрана навісним монтажем (клікніть для збільшення)

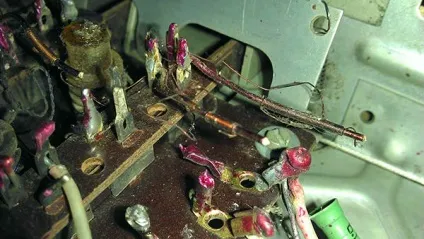

Конденсатори і резистори змонтовані на загальній панелі з гетинаксу, а котушки розміщені біля контактів кнопкового перемикача діапазонів. Справа я помітив замотані матер'яної ізолентою чорні діоди, я відразу зрозумів що це діодний міст - заміна лампи-кенотрона, якої не вистачає))
Добре, лампу вже не потрібно шукати, продовжуємо огляд. Я помітив біля котушок індуктивності дуже цікаві елементи, які вдають із себе тонкий провідник (діаметром 0.2-0.3мм) намотаний на шматочок товстого провідника (діаметром 1-2мм), причому один з кінців намотанного провідника нікуди не підключений. що ж це може бути таке:
Мал. 7. Цікавий радіоелектронний компонент, що ж це таке? (Клікніть для збільшення)
Досить швидко, не підглядаючи в схему, я здогадався що це КОНДЕНСАТОР з дуже низькою ємністю, який можна точно підлаштувати відмотуючи і намотуючи витки тоненького дроту. Дуже цікаве рішення, таким чином можна зробити саморобний конденсатор на кілька пикофарад (пФ).
Провід живлення з вилкою довго шукати не довелося, взяв його з неробочого китайського касетник.

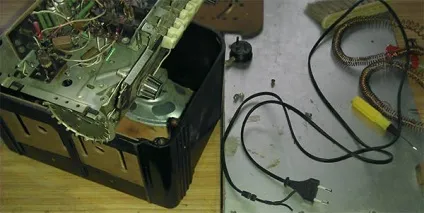

Мал. 8. Новий кабель живлення для радіоприймача

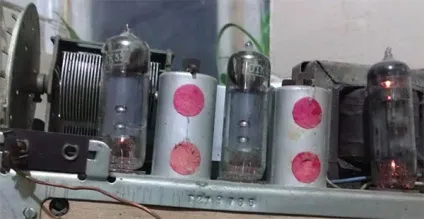

Між лампами розміщені цікаві циліндричні блочки з червоними заклеювання з паперу - витягнувши фіксатор і знявши екран я побачив хустці з катушечки і трубчаста конденсаторами, це вхідні контури радіоприймача приховані під циліндричним екраном з алюмінію.
Мал. 9. Блок котушок і трубчастих конденсаторів вхідного контуру приймача
Ну що ж, пробуємо підключати приймач, шнур живлення припаяв і закріпив, шасі витягнув назовні для налагодження:

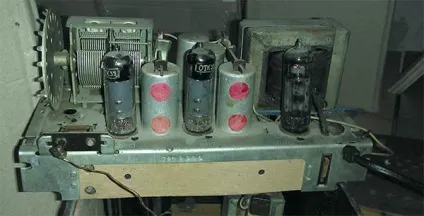

Мал. 10. Шасі приймача, витягнуто назовні з корпусу

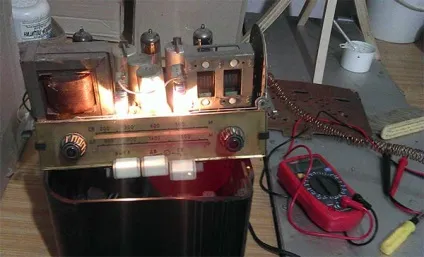

Мал. 11. Харчування подано, Сер! Лампи в розігріві.
Після включення живлення я почав очікувати розігріву ламп, після розігріву ще через кілька секунд я почув шипіння в динаміці - Урааа, запрацювало! Покрутивши ручку настройки КПЕ я зловив станцію "ГолосУкаіни" і ще кілька потужних станцій. Трошки розтягнувши антену кількість прийнятих станцій збільшилася. Заземлення я не підключав, хоча думаю що з ним прийом став би ще краще.
Досить сильно гріється лампа 6П14П (крайня праворуч), яка стоїть в підсилювачі низької частоти, воно й не дивно)

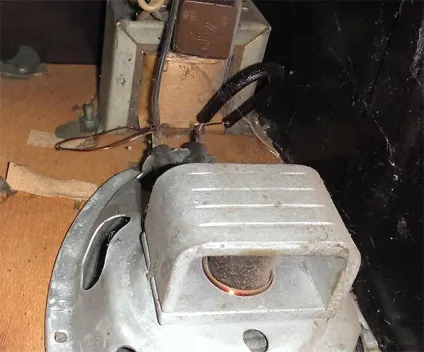

Мал. 11. Динамік і трансформатор приймача.
На шкалі приймача я помітив невеликі гнізда під лампочки, раніше була підсвічування шкали. Тестером виміряв напругу на гніздах - близько 6В. Потрібно лампочки на 6.3В, пошукавши в непотребі я знайшов пакет з різними мікролампочкамі на різний напруга, пощастило - 2 з них виявилися на 6.3В!

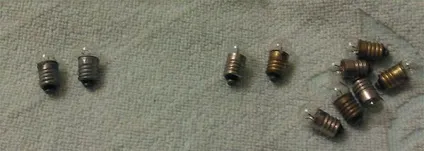

Мал. 12. Мініатюрні лампочки на різний напруга
Встановлюємо лампочки на свої місця.
Мал. 13. Підсвічування шкали радіоприймача на двох лампочках
Мал. 14. Підсвічування шкали приймача в дії

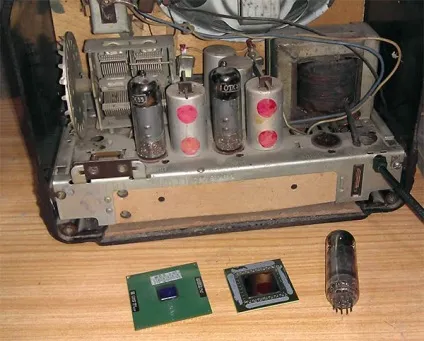

Мал. 15. Intel Pentium III, Geforce 8800 GPU, лампа 6П14П - понад 50 років еволюції
Трохи очистивши від пилу і павутинки все можна зібрати назад і віддати в добрі руки моєї бабусі.
Мал. 15. Всі зібрав, все працює!
На завершення
Пост вийшов у вигляді історії з картинками, сподіваюся що вийшло захоплююче.
Ваш радіоприймач 1954 рік ще більше старий ніж в моєму випадку. Знайшов до нього принципову схему і опис - Завантажити (0,1Мб).
Для харчування потрібно 3 напруги: 90В - анодное, 9В - зміщення, 1,2В - накал. Можна взяти будь-який малопотужний мережевий трансформатор, відмотати вторинну обмотку і намотати свої три обмотки - дві для випрямлячів (90В, 9В) проводом 0,2-0,3 і одна для напруження (1.2В) проводом 0,3 мм.
Перед намотуванням зібрати три простих випрямляча:
- Для 90В = діодний міст + конденсатор 50-100мкФ / 160В + конденсатор 0,05мкФ (слюдяні, туманний);
- Для 9В = діодний міст + конденсатор 1000мкФ / 16В + конденсатор 0,05мкФ (слюдяні, туманний);
- Для 1,2В = діодний міст + конденсатор 50мкФ / 10В.
Спершу намотати обмотку для випрямляча напругою 90В, на виході обмотки має бути порядку 62-65В, оскільки після конденсатора напруга підніметься до 65 * 1,4 = 91В. Далі мотаємо обмотку для випрямляча напругою 9В, на виході обмотки має бути близько 9 / 1.4 = 6,4В. Останньою мотаємо обмотку для випрямляча харчування ниток напруження 1,2В, на її виході має бути 0,9В.
Для розрахунку кількості витком можна вчинити так: мотаємо 20 витків дроту, підключаємо до первинної обмотці живлення 220В і вимірюємо напруга на намотаних витках, потім ділимо число витків 20 на отримане напруга і отримуємо кількість витків на 1 Вольт. Далі вважаємо потрібну кількість витків для кожної з обмоток і мотаємо.
Перед намотуванням наступного обмотки можна переконатися що все так як розраховано - підключаємо обмотку до зібраного випрямителю і вимірюємо напруга на виході, якщо замного або замало то відмотуємо або домативаем витки обмотки відповідно.
Велике спасибі за розгорнуту відповідь і за схему!
Я так і робив випрямлячі, але з підключенням до роз'єму, мабуть, не зміг розібратися тоді що, куди. Напруження ламп попалив, начебто, 1,2 вольта подавав без випрямляча. Комплект цілих ламп повинен ще бути.
Підберу відповідний трансформатор і зроблю спробу № 2 через 30 років.
А конденсатори 0,05 мкф ставляться в паралель електролітів? Для чого вони, щоб не фонило?
