Квартирне електричний щиток

Електричні щити (щитки)

Основна система електропостачання трифазна, при цьому різниця потенціалів (напруга) між фазами дорівнює 400 В, а між фазою і нейтральним (нульовим) провідником - 230 В.

Електроенергія по лініях електропередачі подається на ввідно-розподільний пристрій (ВРП), або головний розподільний щит (ГРЩ), будинки. Від ГРЩ по трифазної мережі енергія розподіляється по поверховим щитків будинку.

Далі, як правило вже за однофазною мережі, вона надходить до квартирних щитків.

поверховий щиток

Поверховий щиток розподіляє фази трифазної лінії електропередачі по квартирах. Таким чином, в квартиру надходить однофазная лінія з напругою 230 В (фазний L, нульовий N і, за винятком будинків дуже старої забудови, заземляющий PE провідники). Залежно від типу і віку будинку поверхові щитки можуть включати в себе електролічильники (нові будинки) і необхідні апарати захисту квартирних електричних ланцюгів (старі будинки). У будь-якому випадку поверховий щиток містить вступні апарати захисту (зазвичай автоматичні вимикачі). Саме у цього апарату закінчується розподільна лінія електропередачі. Він обмежує потужність, споживану вашою квартирою. Від ввідного автоматичного вимикача дроти йдуть до лічильника, який реєструє споживання електроенергії.

Втручатися в роботу лічильника і вступного вимикача поверхового щитка (або «модернізувати» їх) не можна. Для контролю несанкціонованого розкриття лічильник пломбують.

До поверховому щитку підключаються квартирні щитки, апарати яких забезпечують захист квартирних мереж від перевантажень і коротких замикань.

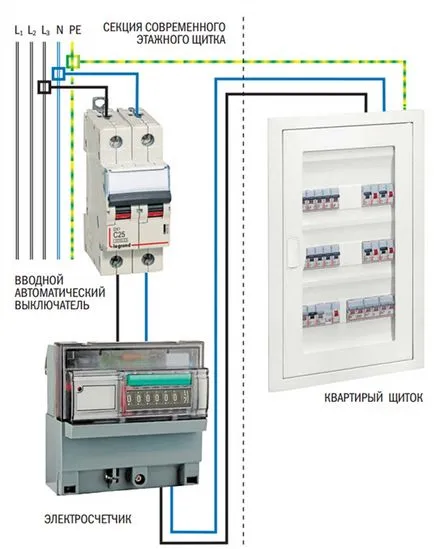

Підключення квартирного щитка до поверхового щитка в сучасному будинку

У разі аварійної ситуації відключіть електроживлення за допомогою головного вимикача в щитку. Перед початком роботи з будь-яким елементом електрообладнання завжди вимикайте головний вимикач, потім вимкніть автомат, який відповідає за конкретну ланцюг проводки.

У цьому випадку дана ланцюг буде відключена, навіть якщо знову включити головний вимикач і відновити подачу електроенергії в інші гілки проводки будинку.

квартирне щиток

Щиток являє собою коробку зі спеціальними монтажними рейками (DIN-рейками), на яких закріплені автоматичні вимикачі і пристрої диференційного захисту, що захищають різні гілки (ланцюга) вашої домашньої електропроводки (див. С. 59). У щитку також встановлено головний (загальний, вступної квартирного щитка) автоматичний вимикач, який використовується для відключення електроенергії у всій квартирі. Перед тим як виникне необхідність використовувати його, подивіться, в якому становищі ваш головний вимикач буде вимкнений.

Типи квартирних щитків

За способом монтажу щитки поділяються на вбудовані (поворотні) і навісні (накладні). Одні й другі мають свої переваги і недоліки.

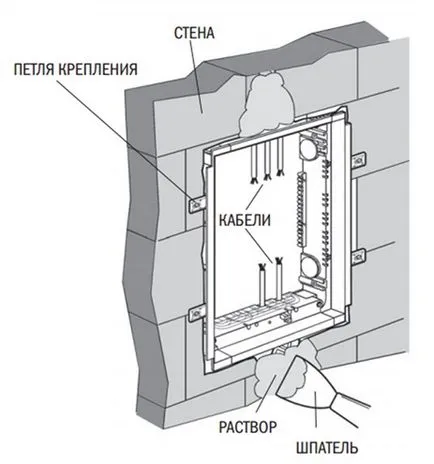

Установка щитка в нішу

Вбудовувані щитки не "з'їдають" житловий простір, так як встановлюються в стіну в спеціально підготовлену нішу. Їх слід вбудовувати до чистової обробки стіни.

У цю ж нішу заводяться кабелі прихованої проводки для подальшого підключення до апаратів щитка. Штроби з кабелями заповнюють розчином і вирівнюють шпателем. Вбудований щиток можна розмістити в будь-якому зручному місці, проте потрібно пам'ятати, що необхідна глибина ніші зазвичай становить 86-90 мм. Тому, вибираючи щиток, спочатку визначте товщину стіни, на яку передбачається його монтувати.

Навісний щиток можна встановити на будь-яку стіну, але потрібно враховувати, що він буде виступати від поверхні як мінімум на 100 мм, що не завжди зручно, наприклад, для вузького коридору або маленької перехожої. Підведення кабелів зручно здійснювати як зверху, так і знизу за допомогою кабель-каналів (див. Також с. 59), достатнього перетину.

старі щитки

На щитку старого будинку може знаходитися будь-яку кількість автоматичних вимикачів застарілого типу. Іноді проводка зроблена абсолютно безсистемно і погано позначена, і тоді відключити конкретну ланцюг при необхідності провести на ній ремонтно-технічні роботи буває досить проблематично. Крім того, не можна визначити, наскільки правильно з точки зору безпеки підібраний номінал апарату захисту, якщо невідомо, яку ланцюг він захищає.

Якщо у вашому будинку досі стоїть щиток старого типу, перш ніж починати якісь роботи в електромережі або на її ділянці, організуйте її професійну перевірку силами кваліфікованого фахівця. Він зможе визначити необхідність і доцільність заміни мережі сучасною системою. Одночасно перевірте, чи всі дроти мають ізоляцію з ПВХ. Якщо все виявиться в нормальному робочому стані, то фахівець точно промарковані всі ланцюги і їхні елементи, що буде корисно в майбутньому.

Всі дроти заземлення домашньої проводки з'єднані заземлення корпусу квартирного щитка. Від неї на клему заземлення поверхового щита йде один провід з зелено-жовтої ізоляцією. У будинках старої споруди, може не виявитися окремої лінії захисного заземлення. Якщо немає можливості переробити всю проводку, то для забезпечення мінімального рівня безпеки обов'язково встановіть ВДТ в лінії живлення всіх електророзеток і освітлення ванної кімнати!

Шини N і PE в шінодержателе

Шини N і PE

Шини нейтральні (нульові) N і заземлюючі PE зазвичай виконані у вигляді колодок з міді або мідного сплаву з гвинтовими зажимами. Вони призначені для електричного з'єднання декількох провідників відповідно з головною (для групи, що підключаються) нейтраллю і основною системою заземлення будівлі. Встановлюються в спеціальний шінодержатель з ізолюючого матеріалу, який зазвичай монтується у верхній або нижній частині щитка.

квартирне щиток

Нижче представлений один з варіантів щитка для невеликої сучасної квартири.

Електроенергія від поверхового щитка підводиться до верхніх клем головного вимикача ( «Введення»), який відключає електроживлення всієї квартири.

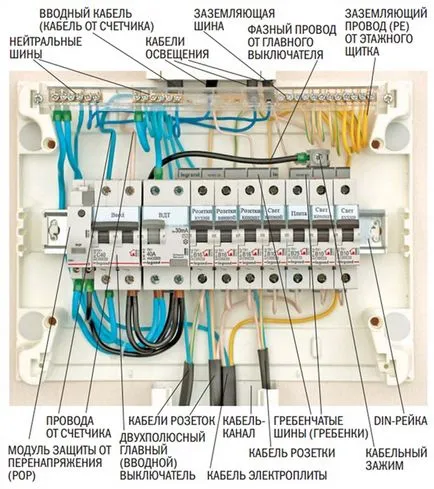

Щиток зі знятою передньою панеллю

На цій посаді може використовуватися і диференційний автомат (АВДТ). Його можна включати і вимикати вручну, а в разі серйозної неполадки він автоматично відключить електроживлення. З нижніх клем головного вимикача харчування подається на модуль захисту від перенапруги РОР, на нижні клеми ВДТ (харчування до нього можна підключати як зверху, так і знизу), а фаза - на коротку гребенчатую шину, яка з'єднує три автоматичних вимикача ланцюгів, які не вимагають обов'язкового застосування ВДТ.

За допомогою ВДТ обов'язково захищаються розеткові ланцюга і освітлення у ванній кімнаті. Автомати цих ланцюгів з'єднуються з фазним виходом ВДТ гребенчатой ​​шиною.

Нейтральні (нульові робочі) дроти споживачів в блакитний ізоляції, які не мають диференційного захисту, підключаються до загальної нейтральної шині (на знімку ліворуч).

Інша нейтральна шина з'єднана з вихідною нейтральної клемою ВДТ. До неї приєднуються нульові робочі провідники розеткових груп і освітлення ванної кімнати. Відповідно дроти заземлення в зелено-жовтої ізоляції йдуть на загальну заземлювальну шину.

Фазні дроти квартирних ланцюгів приєднуються до клем автоматичних вимикачів.

Доступ до елементів щитка

Завжди відключайте електроживлення, перш ніж відкривати лицьову (захисну) панель щитка. Відключивши головний (вступної) вимикач, зніміть лицьову панель, щоб бачити все пристрій щитка. Будьте обережні: навіть при вимкненому головному вимикачі ланцюг від лічильника до вимикача знаходиться під напругою!

Для зручності монтажу внутрішню проводку щитка (т. Е. Ту, яка не виходить за межі щитка) зазвичай виконують гнучким проводом з ПВХ ізоляцією. Для надійного з'єднання модульних пристроїв використовують борін шини (гребінки).

Інформація про проведення

Для безпеки і зручності майбутніх робіт десь поблизу щитка зберігайте схему з'єднань і відомості про колірну маркування проводів.

Маркіруйте оболонки кабелів, що відходять від щитка (наприклад, спеціальним незмивною маркером). Помітьте також кабелі, які з'єднуються в відгалужувальних коробках.
