кульова млин

Багатьом людям час від часу потрібно пристосування для подрібнення і змішування твердих речовин. Допоможе це зробити кульова млин, легка і дешева у виготовленні своїми руками.

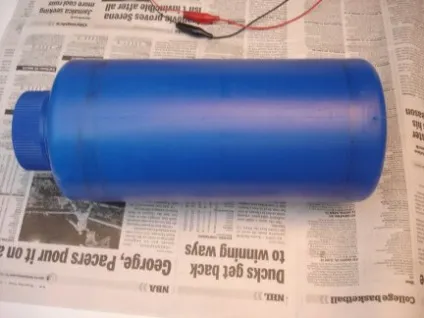

На фото показаний барабан, використаний в кульової млині. Як барабан кульового млина спочатку був обраний пластиковий контейнер об'ємом два літри, який використовується в вібраційних массажерах. У мене було кілька порожніх контейнерів даного типу, і я вирішив їх використовувати в цьому проекті. В цілому вони працюють дуже добре, однак є кілька потенційних проблем. Кришка контейнера не герметична, отже, бажано додати коркову або гумову прокладку. Крім того, пластик внутрішньої поверхні стирається і забруднює матеріал, який подрібнюється. Сталевий барабан ймовірно, буде працювати краще, якщо ви можете знайти такий, але він буде набагато голосніше у використанні.

Верхня частина кульового млина без пластикового контейнера. Конструкція супер проста. Три дерев'яні дощечки, збиті разом, утворили платформу для монтажу всіх частин кульового млина. Платформа виконана з дерев'яних дощок 1x10 довжиною 14 дюймів і кріпиться на дві опори з деревини 1x4.

Чотири недорогі стаціонарні коліщатка, встановлені на верхній частині платформи, підтримують обертовий барабан. Вони встановлені на відстані близько 2 дюймів від країв платформи і на відстані 7,5 см один від одного.

Двигун кульового млина встановлений на нижній частині платформи, ремінь від двигуна йде вгору через проріз в платформі.

Крупним планом показані коліщатка і проріз для ременя. Ці коліщата стоять зовсім недорого, і були одним з небагатьох елементів конструкції, які насправді довелося купити, щоб виготовити цей млин.

Інший близький план закріплених коліщаток (з іншого боку платформи). Також показаний обмежувач, встановлений на одній стороні платформи. На ранній стадії тестування було виявлено, що барабан має тенденцію повільно зміщуватися в одну сторону і в кінцевому підсумку сходить з роликів. Так що я знайшов шматочок алюмінію і використовував його як обмежувач зміщення барабана. Барабан ковзає на гладкій поверхні алюмінію і, здається, при цьому немає сильного тертя.

Інформація про те, як встановлено двигун. Кульова млин працює від 12V двигуна постійного струму (від принтера). Він має шків з дрібними зубцями для пасової передачі. Двигун був встановлений за допомогою гвинтів тільки на одній стороні, інша була навмисно залишена вільною. Це дозволяє двигуну, повисаючи, за рахунок власної ваги натягувати ремінь.

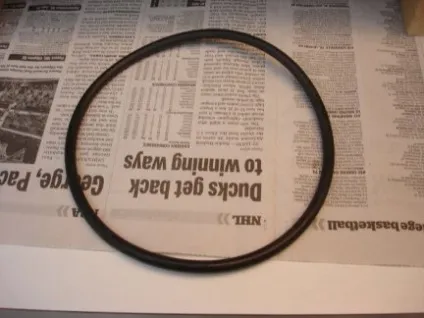

Тут крупним планом показаний приводний ремінь. Приводний ремінь досить важкий, круглий, гумовий. Я не пам'ятаю, де я отримав його (можливо, залишився від старого пилососа).

Крупним планом показана проріз для ременя. Спочатку я позначив місце для неї, потім просвердлив отвір на кожному кінці, після чого вирізав матеріал між отворами лобзиком.

Ця фотографія показує саморобний обмежувач, який запобігає сходження барабана з роликів. Це просто випадковий шматок алюмінію, який я знайшов в моїх відходах матеріалів. Кілька отвори вже в ньому було, і це полегшило монтаж. Барабан по гладкій поверхні ковзає майже без тертя.

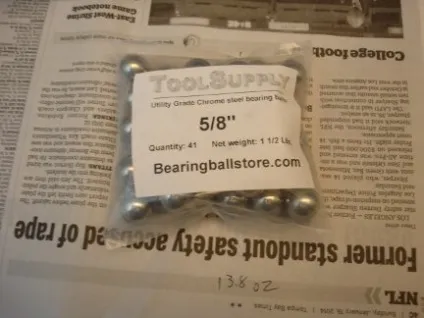

Пакет сталевих кульок. Однією з небагатьох речей, які я повинен був купити для цього проекту, крім роликів, були сталеві кульки діаметром 5/8 дюйма (коштували зовсім недорого).

Джерело живлення для кульового млина. Для харчування кульового млина я використовував мій блок живлення змінного струму, завдяки якому я міг налаштувати швидкість обертання. Я хотів, щоб барабан обертався досить швидко для швидкого подрібнення, але не настільки швидко, щоб відцентрова сила відкидала кульки до стінки барабана і щоб вони не билися один об одного. Експериментальним шляхом правильна швидкість була знайдена.

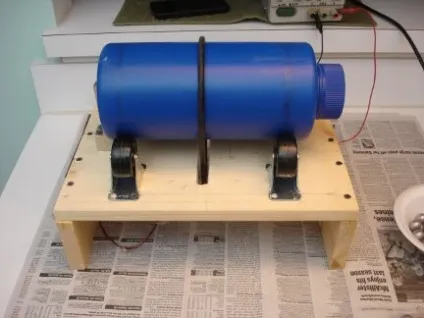

Кульова млин в зборі. До сих пір ця саморобна млин працює добре як для мене. Він стирає навіть досить міцний матеріал в дуже дрібний порошок і ретельно перемішує все. Єдина реальна проблема, з якою я зіткнувся, - це випадкове переповнення барабана (було кілька разів). Барабан не повинен бути надто повним, так як кульки і подрібнюється матеріал не матимуть достатньо вільного місця для падіння.

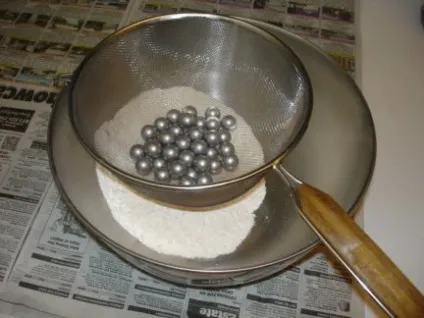

Після багатьох годин інтенсивного використання, кулі втратили властивий їм спочатку блиск, але залишилися неушкодженими і так повинно тривати нескінченно.

Вважаю за потрібне застерегти тих, хто думає про використання такого типу кульового млина для фрезерування пороху або інших займистих і вибухонебезпечних порошків. Перш за все, це дійсно не дуже гарна ідея. Ви можете своїми руками викликати пожежу або вибух і знищити своє робоче місце, або навіть отримати поранення або загинути. Так що не робіть цього, і якщо ви зробите це, не звинувачуйте мене, коли щось погане станеться.

Не використовуйте сталеві, керамічні або скляні кульки для подрібнення легкозаймистих або вибухонебезпечних матеріалів, оскільки вони можуть створити іскри, коли будуть битися один об одного при падінні!
