Кронштейн для антени
Але все-таки прогрес не стоїть на місці. У сільській місцевості проживає величезна кількість людей, на яких можна заробити. Тому стали з'являтися фірми, що працюють з кабельними мережами, надають безлімітний інтернет за допомогою передачі даних через антену. На найближчій вишці розміщується передавальний пристрій, на яке спрямовується антена, встановлена на даху будівлі, і в приватному будинку з'являється безлімітний інтернет.
Єдина умова - передавач повинен перебувати в прямої видимості антени. Високі будівлі і дерева значно знижують швидкість передачі даних, тому чим вище встановити антену, тим краще буде якість сигналу.
У кожному конкретному випадку свої способи установки, наприклад, в нашому прикладі довелося робити кронштейн і щоглу для антени своїми руками, так як в магазинах нічого подібного не продається.

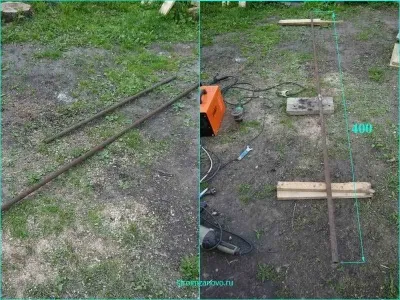

Матеріали для роботи ми взяли найдоступніші, які валяються по кутках майже в кожному дворі. Щоглу для антени зварили за допомогою електрозварювання з двох шматків старих водопровідних труб діаметром півдюйма. Головне, два шматка труби потрібно рівно поєднати між собою, щоб щогла була якомога рівніше. Її довжина вийшла 4 метри, в нашому випадку цілком достатньо. Місце зварювання зачистили наждачним кругом і відклали в сторону.
КРОНШТЕЙН ДЛЯ АНТЕНИ СВОЇМИ РУКАМИ

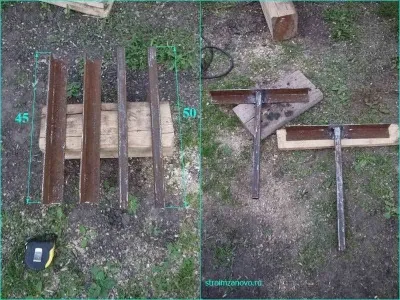

Тепер треба виготовити кронштейн, який буде тримати щоглу для антени. Для цих цілей візьмемо куточок 5 на 5 см і квадратну трубу розміром 2 на 2 см. Разрежем їх болгаркою на частини, щоб вийшло по 2 відрізка приблизно по 50 см. Довжину куточків взяли довільну, а довжина труб дорівнює відстані, на яке лати даху нависає над стіною будинку. У нас ця відстань дорівнює якраз 50 см. Використовуючи електрозварювання, приварені квадратні відрізки перпендикулярно куточках.

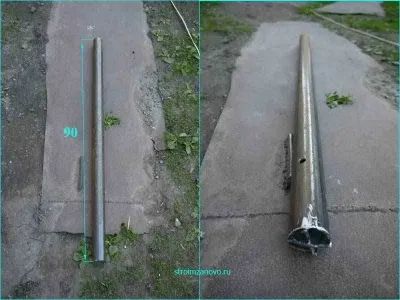

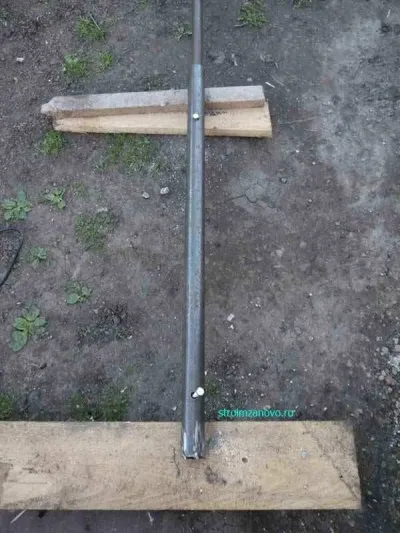

Тепер потрібно підібрати ще одну трубу. в яку буде вставлятися щогла для антени. Ми знайшли потрібний відрізок діаметром дюйм з чвертю, довжиною близько 1 м. У нижній його частині приварені два цвяха хрест-навхрест, щоб мачти не провалювалася. У трубі просвердлити два отвори діаметром 9 мм.
Вставимо в неї щоглу і в цих же місцях просвердлити наскрізь 9-ти міліметровим свердлом. Перевіримо співвісність отворів, вставивши в них болти на 8 мм.

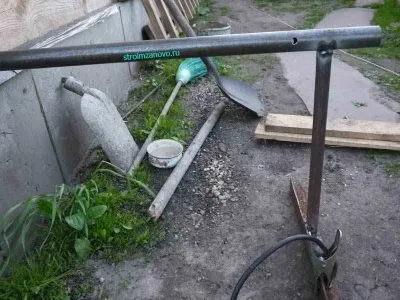

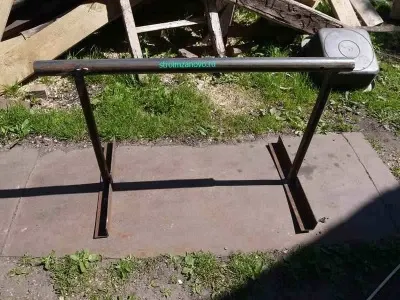

Наступною справою приварити трубу до квадратах, відступивши від її країв по 10 см. Спочатку приварити одну частину, встановивши деталі перпендикулярно між собою.
Потім так само зробимо і з другою частиною. Наш кронштейн майже готовий.

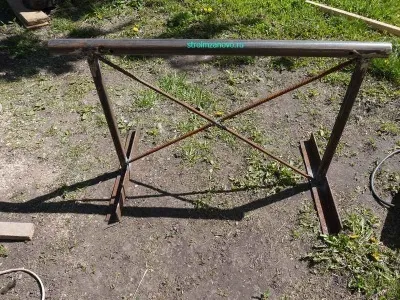

Для посилення конструкції приварена по діагоналі 2 прута арматури. Таким чином кронштейн отримав необхідну міцність.

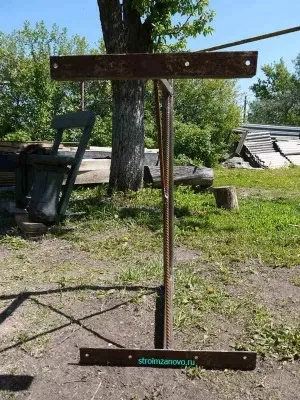

В кожному куточку просвердлимо по 4 отвори діаметром 11 мм.

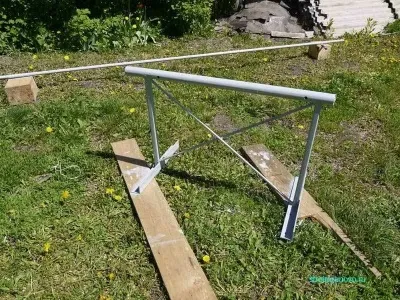

Щогла для антени і кронштейн готові. Можна відправляти їх на фарбування.

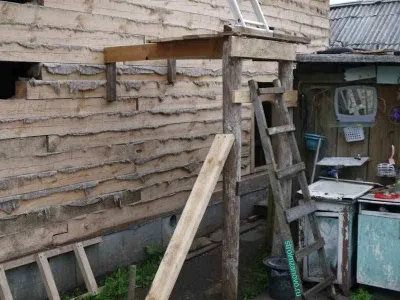

Поки деталі сохнуть, проведемо підготовчі роботи для установки кронштейна. Ми будемо кріпити його до фронтону будинку. Так як відстань від землі до місця установки становить 5 м, для зручної роботи побудуємо невеликі ліси. Їх ми виготовимо з колод і дощок. Конструкція повинна бути зроблена з надлишковою міцністю, що забезпечує безпеку висотних робіт. Зверху встановимо настил з тесу.

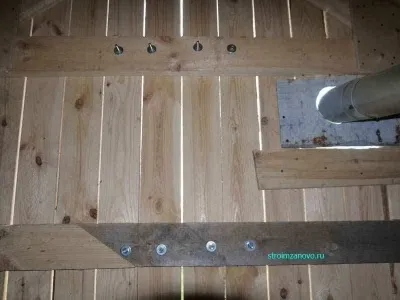

На ліси поставимо драбину, з якої будемо проводити установку. Спочатку піднімемо кронштейн, притуливши його до фронтону і олівцем відзначимо місця для кріплення. Шуруповертом просвердлимо 8 отворів. Дошки фронтону, товщиною 25 мм, недостатньо надійні для утримання кронштейна з щоглою і антеною. Тому зі зворотного боку, на горищі, в місцях, де просвердлені отвори, ми встановимо ще дві дошки товщиною 5 см, розташувавши їх перпендикулярно Тесуй фронтону. Їх ми міцно закріпимо на кроквах.

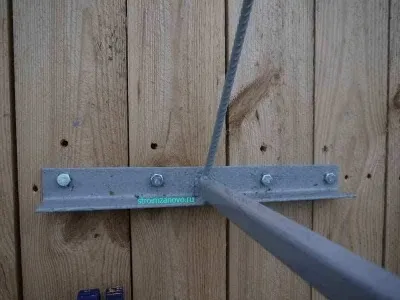

Ще раз, уже подовженим свердлом на 11, просвердлив фронтон. Встановимо кронштейн, вставимо в отвори болти діаметром 10 мм.
Зі зворотного боку ми закріпимо їх гайками, підклавши під них збільшені шайби і затягнемо ключем.

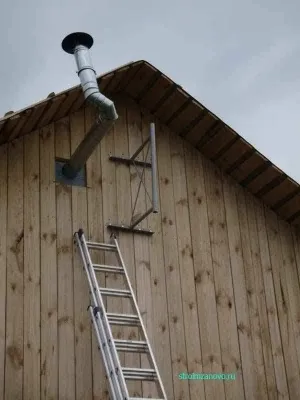

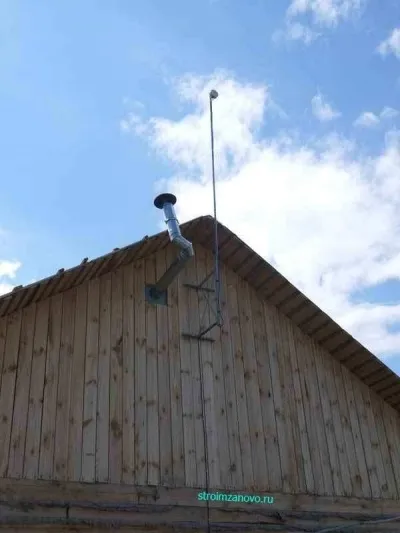

Наш кронштейн міцно закріплений на фронтоні будинку.

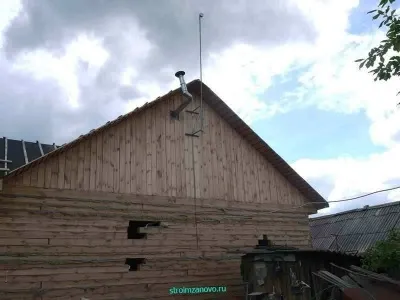

Далі займемося установкою антени. Прикріпимо її на край щогли, розташувавши в потрібному напрямку, піднімемося на дах і зверху вставимо в трубу кронштейна. В отвори, просвердлені в стінках, вставимо болти на 8 і затягнемо гайками.
Так як ми витримали відстань кронштейна від стіни на 50 см, щогла антени проходить поруч з обрешетуванням. Візьмемо алюмінієвий підвіс, обожмём їм щоглу і саморізами прикрутимо до дощок.
Така саморобна конструкція надійна і міцна, вартість матеріалів і термін виготовлення мінімальні. У разі, якщо щогла має ще більшу довжину, бажано закріпити її розтяжками зі сталевого дроту. Тепер залишилося налаштувати антену і користуватися безлімітним інтернетом.
