Кріплення мауерлата до газобетону на стіні без армопоясу

При облаштуванні похилого даху установка кроквяної системи не може бути виконана прямо на стіни будівлі. Додатковим елементом, що сприймає навантаження від крокв і передавальним їх на стіни, буде мауерлат. Зазвичай це спеціальний брус, який укладається по периметру стін. Оскільки він сприймає серйозне навантаження від даху, дуже важливо надійно зафіксувати мауерлат на стіні. У випадку з цегляними або бетонними стінами все просто і зрозуміло. Але як виконується кріплення мауерлата до газобетону без армопоясу, адже сам по собі газоблок досить пухкий і пористий, тому не може забезпечити міцну фіксацію кріпильної деталі? Саме про це ми і поговоримо в нашій статті.

Функціональне призначення мауерлата

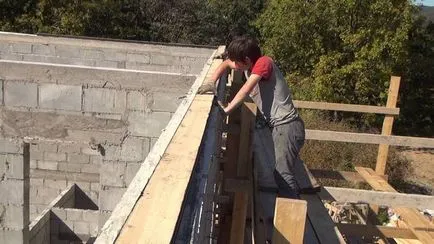

Додатковим елементом, що сприймає навантаження від крокв і передавальним їх на стіни, буде мауерлат

Зазвичай для виготовлення мауерлата використовується той же матеріал, що і для кроквяної системи. Найчастіше його роблять з дерев'яного бруса. Однак якщо кроквяна система з металу, то дана конструктивна деталь може бути зроблена з швелера або двутавра.

Зазвичай цей елемент робиться з наступних матеріалів:

• Дерев'яного бруса перерізом 100х100 мм, 150х150 мм або 200х300 мм. Брус виконується з деревини листяних порід і проходить обов'язкову антисептичну обробку. Виріб укладається по периметру на стіни споруди. Стики фіксуються цвяхами або прямим замком. У приватному будівництві найчастіше використовується дерев'яна конструкція покрівлі.
• Рідше для цих цілей застосовуються прокатні профілі - швелер з П-подібною формою перетину або двутавр з Н-подібною формою перетину. Висота профілю визначається розрахунком і може бути в межах 70-120 мм.

Брус або сталева балка кріпиться до стін. При цьому можуть використовуватися різні способи кріплення. Далі на мауерлат спираються кроквяні ноги. Вони надають навантаження на цей елемент, який в свою чергу, рівномірно розподіляючи, передає її на стіни будівлі. Крім цього даний брус утримує кроквяну систему від зсуву.

Важливо: оскільки газобетон погано переносить тривалі точкові навантаження, поступово руйнуючись, рекомендується перед укладанням мауерлата зводити по верху стін монолітний армований пояс.

Однак існують способи укладання цього конструктивного елемента на стіни з газобетону без армопоясу. Також варто пам'ятати, що верхня межа мауерлата повинна розташовуватися на висоті не менше 30-50 см від поверхні перекриття. Це забезпечить ефективну вентиляцію дахового простору, а також полегшить огляд і ремонт конструкцій даху.

способи кріплення

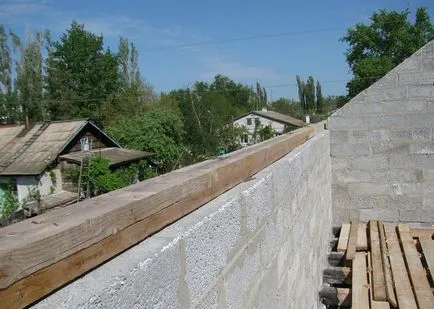

Кріплення мауерлата до газобетону виконати набагато складніше, ніж до цегляної стіни

Кріплення мауерлата до газобетону виконати набагато складніше, ніж до цегляної стіни. Як правило, це вкладається на відстані 50 мм від зовнішнього краю стіни. Для кріплення мауерлата можуть використовуватися такі кріпильні елементи:

• сталевий дріт;
• анкерний кріплення, вмонтований в кладку;
• спеціальні хімічні анкера;
• сталеві шпильки.

Важливо: для кріплення опорного бруса до армованому поясу або цегляних стін використовуються анкери.

Після установки бруса кроквяна нога притягається до стіни за допомогою скручування, виконаної зі скрученого металевого дроту діаметром 3 мм. Для фіксації дроту нижче бруса на 6 см монтується сталевий коротун. Замість нього фіксацію дроту можна виконати до плит перекриття. При монтажі складної даху рекомендують обов'язково виконувати армований залізобетонний пояс, який дозволить надати будівлі додаткову жорсткість і більш рівномірно розподілити навантаження від покрівлі на стіни будинку.

Для зв'язування окремих частин мауерлата в єдину конструкцію використовується косою прируб з подальшим скріпленням цвяхами, гвинтами або болтами. Для зміцнення кутових частин конструкції застосовуються сталеві пластини і скоби.

Використання дроту для кріплення бруса

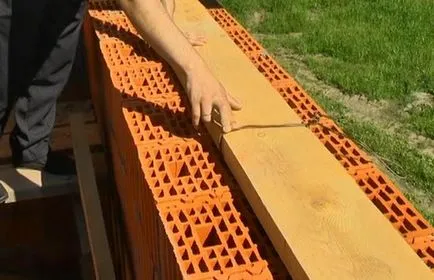

Якщо для кріплення мауерлата буде використовуватися дріт, то про це необхідно подбати ще на етапі виконання кладки стін

Якщо для кріплення мауерлата буде використовуватися дріт, то про це необхідно подбати ще на етапі виконання кладки стін. Дріт потрібно закласти в діжку стін при виконанні декількох останніх рядів. При цьому дотримуються такої послідовності дій:

1. Під час укладання газобетонних блоків за два або три ряди до закінчення кладки стін між елементами закладається сталевий дріт перетином 6 мм, яка складається з декількох скручених між собою більш тонких дротів.
2. При цьому в кладку заводиться середня частина кріплення. Його кінці повинні виступати зі стін. Довжина цих кінців повинна бути такою, щоб дріт можна було вільно обкрутити навколо укладається бруса.
3. Кількість використовуваних дротів має дорівнювати числу встановлюваних крокв.

Фіксація за допомогою шпильок

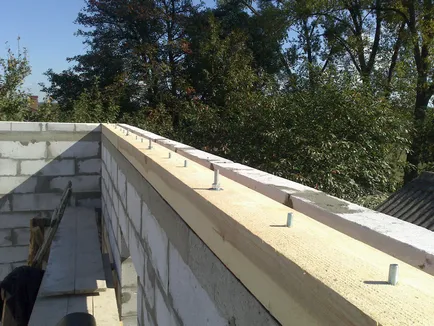

Кріплення мауерлата до стіни з газобетону шпильками допускається при монтажі легких дахів на невеликих будинках

Кріплення мауерлата до стіни з газобетону шпильками допускається при монтажі легких дахів на невеликих будинках. Матеріали, використовувані для формування покрівельного пирога, повинні бути максимально легкими і не передавати значні навантаження на інші конструктивні частини будівлі.

Дана методика якнайкраще підходить в тому випадку, коли облаштувати армопояс не виходить. У такій ситуації сам брус буде виконувати функції армуючого пояса. Цей спосіб викликає досить спірні відгуки фахівців, але на практиці дуже добре себе зарекомендував, забезпечуючи високу надійність і стійкість даху.

Для фіксації бруса до газобетону вам знадобляться наступні елементи:

• шпильки маркування СРТ-12, звані «ластівчин хвіст»;
• дерев'яний брус перерізом 20х30 см (розміри цього елемента залежать від товщини зовнішніх стін).

Роботи виконуємо в такому порядку:

1. У стінах з газоблоку свердлимо отвори з кроком 100-150 см.
2. В отвори вставляємо шпильки і фіксуємо за допомогою цементного молочка або безусадочного розчину.
3. Далі потрібно виконати гідроізоляцію. Для цього на стіни укладається два шари руберойду. У місці розташування шпильок в матеріалі потрібно проткнути отвори, щоб забезпечити його щільне прилягання до стін. Гідроізоляція захистить дерев'яний брус від насичення вологою і подальшої гнилі, яка може надходити зі стін.
4. З таким же кроком, як встановлювалися шпильки, в мауерлат свердлити отвори відповідного під шпильки діаметра.
5. Потім брус насаджується на шпильки поверх гідроізоляції, встановлюються шайби і затягуються гайками.
6. Після монтажу бруса торці, в яких стикуються окремі фрагменти бруса, стягуються кованими сталевими скобами.
7. Тепер можна приступати до монтажу кроквяної системи.

Якщо ж шпильки будуть монтуватися в армопояс, то роботу ведемо так:

1. До початку заливки армопоясу в нього поміщаються шпильки з кроком не більше 100 см.
2. Вони кріпляться за допомогою в'язального дроту до арматурному каркасу пояса. Замість дроту для фіксації шпильок можна використовувати пластикові стяжки.
3. Перевіряється точність установки шпильок по горизонталі і вертикалі.
4. В опалубку армопоясу заливається бетон.
5. Після його застигання підготовлений брус надаватися отворами на виступаючі кінці шпильок і притягується гайками до поверхні.

хімічний анкер

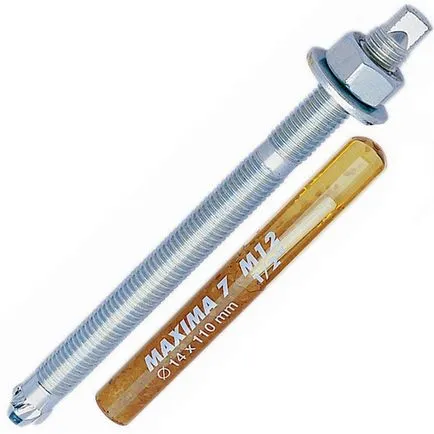

Це виріб ще називають рідкий дюбель, инжекционная маса або вклеюють анкер

Це виріб ще називають рідкий дюбель, инжекционная маса або вклеюють анкер. По суті, це клей з високими склеюючими характеристиками, який виготовляється на базі синтетичної полімерної смоли. Завдяки хімічному анкера вдається міцно скріпити металевий стрижень і основа.

Важливо: на відміну від інших кріпильних елементів рідкий дюбель НЕ створює в матеріалі напруги розпирання, що особливо небезпечно для крихкого газобетону на краях стін.

На відміну від механічних анкерів, фіксація яких заснована на використанні сил тертя і розпирання дюбеля з полімерів, хімічний анкер фіксується за рахунок того, що клей проникає в пори газобетону на значну глибину і міцно закріплює стрижень в стіні.

Установка хімічного анкера виконується в такій послідовності:

1. Спочатку сверлится отвір по анкер. Однак його розмір повинен бути трохи більше, ніж для звичайного анкерного болта.
2. За допомогою спеціального йоржика або стисненого повітря з каналу віддаляється пил, сміття і крихти металу.
3. У підготовлене в стіні отвір заливається спеціальний хімічний склад, що клеїть.
4. Після цього туди вставляється сталевий стрижень - різьбова шпилька М 12-14. Також для цих цілей можна взяти обрізок арматури відповідного діаметру.
5. Клейовий склад набирає необхідну міцність за 20 хвилин за умови, що температура навколишнього повітря становить приблизно 20 ° С.
6. Після застигання хімічного складу стрижень надійно фіксується в стіні. Причому міцність кріплення набагато вище, ніж у механічного способу.

Переваги використання рідкого дюбеля:

• Тривалість служби такого кріплення становить понад 50 років.
• Такий спосіб фіксації можна використовувати на краю стін, не боячись, що вона може розколотися.
• Кріплення має досить високу хімічну стійкість.
• Кріплення дозволено виконувати на вологому матеріалі, тобто монтаж можна вести навіть в дощову погоду.
• Роботи по установці мауерлата і облаштування даху можна виконувати без використання армованого поясу, оскільки хімічний анкер набагато міцніше фіксується в крихкому матеріалі, ніж механічний дюбель.
• Даний метод ідеально підходить для роботи з газобетоном.
• Глибина отвору може бути менше, ніж при установці механічного анкера, який необхідно заглиблювати на 2-3 ряди кладки.

Єдиний недолік даного способу фіксації полягає в тому, що зі стрижнем, прикріпленим на рідкий дюбель, не можна виконувати зварювальні роботи, оскільки від нагрівання полімерний матеріал руйнується, знижується міцність фіксації.

Механічний анкер (анкерний болт)

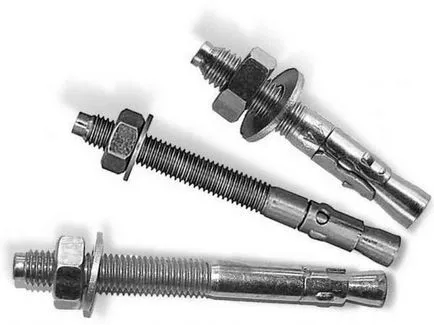

Це досить поширений спосіб фіксації бруса до стін

Це досить поширений спосіб фіксації бруса до стін. Анкерний болт складається з наступних частин:

• зовнішня розпірна частина;
• внутрішній стрижень з різьбленням.

Фіксація відбувається за рахунок того, що в момент накручування гайки на стрижень розпірна конструкція деформується таким чином, що надійно фіксує виріб в просвердленому в стіні отвір.

Роботи з монтажу механічного анкера виконують в такому порядку:

1. По периметру стін укладається підготовлений брус.
2. Далі по всій довжині і міцність просверливаются отвори для установки анкерних болтів. Крок отворів - 1 м. Важливо намагатися, що місця установки анкерів обов'язково потрапляли на кути будівлі і місця з'єднання двох торців бруса.
3. Після цього за допомогою бура через підготовлені в мауерлат отвори в стінах свердлити дірки на глибину, рівну довжині анкера. При цьому не допускається робити глибину закладу анкера менше 2 або навіть 3 рядів кладки.
4. В отвір встановлюється анкерний болт. Для цих цілей краще брати вироби довжиною не менше 50 см з різьбленням М 12 або 14.
5. Після цього надівається шайба і щільно вкручується гайка. В результаті сталевий або пластиковий дюбель розтискається так, що міцно вдавлюється в матеріал і фіксує болт в стіні.
