креслення пружин
Пружини використовуються для створення необхідного зусилля в приладах, апаратах, верстатах і механізмах машин.
У робочому положенні пружина деформується - стискається або розтягується; що виникають при цьому внутрішні сили пружності, які прагнуть надати колишню форму пружині, створюють необхідне зусилля.
На малюнку "а" представлений демпфер з пружиною стиснення. При ударі будь-якої рухається деталі про головку стрижня пружина піддається впливу сили Р і сприймає частину кінетичної енергії рухомої деталі. На малюнку "б" представлена пружина розтягування, закріплена своїм зацепом на кінці важеля, яке зазнає впливу сили Р. За формою пружини можна розділити на гвинтові циліндричні (а, б, г, д), гвинтові конічні (в, е), пластинчасті (ж ), спіральні, тарілчасті; за умовами дії - на пружини стиснення (а, б, в, е), розтягування (г), крутіння (д) і вигину (ж). Поперечний переріз витка гвинтовий пружини може бути круглим (а, в, г, д), квадратним (б), прямокутним (I).
Креслення пружини стиснення і креслення пружини розтягування

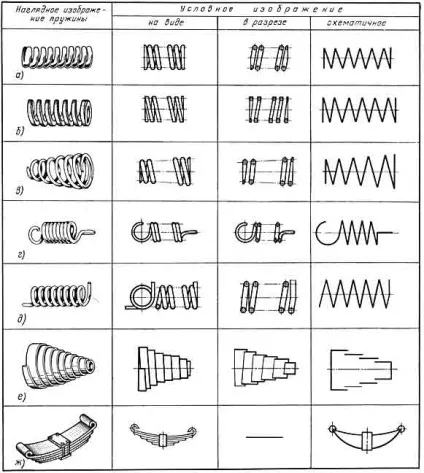

різновиди пружин - креслення
Пружини виконують з правого або лівого навивкой.
ГОСТ 2.401-68 (СТ РЕВ 285-76, СТ РЕВ 1185-78) встановлює умовні зображення та правила виконання креслень пружин.
При вивченні курсу «Креслення» в основному доводиться виконувати креслення циліндричних гвинтових пружин з круглим перетином. Такі пружини навиваются з дроту або прутка. Деякі пружини мають стандартні розміри. Наприклад, циліндричні гвинтові пружини з витками круглого перетину виготовляють по ГОСТ 13771-86. Зображення гвинтових пружин на робочих кресленнях розташовується горизонтально.
Схематичні зображення пружин застосовуються тільки на складальних кресленнях.

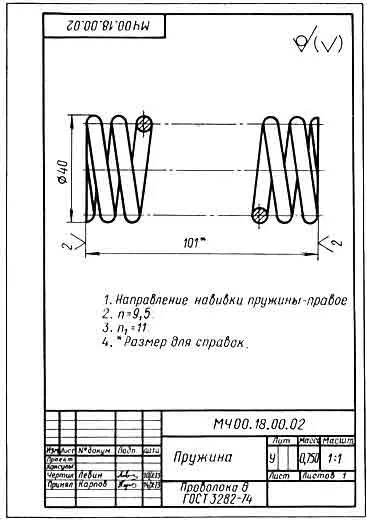

Приклади виконання навчальних робочих креслень пружин наведені на малюнках нижче.
Всі пружини на кресленнях зображуються у вільному стані, т. Е. Виходячи з умови, що пружина не відчуває зовнішніх зусиль.
Для забезпечення центрування пружини стиснення і ліквідації перекосів в роботі на її кінцях виконують плоскі опорні поверхні (шляхом підтискання з цілого витка або по 3/4 витка, які потім шліфують на 3/4 окружності по торця пружини). Тому пружина, крім робочих витків, має 2 або 1,5 підібганих витка, званих опорними або неробочими витками.
Найбільш поширені пружини, що мають 1,5 опорних витка (рис. 378, а).
Розрахунком зазвичай встановлюються наступні параметри пружини: діаметр дроту d, зовнішній діаметр D, крок t і число робочих витків n. Число робочих витків зазвичай округляється до величини, кратної 0,5. Якщо прийняти, що пружина повинна мати 1,5 опорних витка, то для неї можуть бути підраховані:
1) довжина (висота) у вільному стані H0 = n * t + d;
2) повне число витків n1 = n + 1,5.
Коли гвинтова пружина має більше чотирьох робочих витків, то з кожного кінця пружини зображують один або два робочих витка, крім опорних. Решта витки не зображують, а по всій довжині пружини проводять осьові лінії через центри перетинів витків (див. Рис. 376 і 377),
У зв'язку з тим, що деякі параметри пружини (крок, число витків і довжина пружини) пов'язані між собою певними співвідношеннями, на кресленнях пружин окремі розміри наводяться як довідкові.
З огляду на, що сортамент матеріалу (наприклад, дріт діаметром 6 мм), зазначеного в основному написі, цілком визначає форму і розмір поперечного перерізу витка пружини, на кресленнях цей розмір не вказується або наводиться як довідковий (див. Рис. 376 і 377).
На відміну від пружин стиснення, у яких у вільному стані між витками є зазори, пружини розтягування виконуються без зазорів між витками (див. Рис. 377), т. Е. Вони у вільному стані мають крок /, рівний діаметру дроту d.
Креслення "б" ілюструє побудову витків пружини розтягування.
Креслення витків пружини.
Ці витки пружини розтягування (за винятком зацепов) є робочими.
Довжина пружини розтягування (без зачепів) H0 = d * (n + 1), де n - число витків пружини. Для пружин з зачепами, представленими на рис. 377, можна підрахувати довжину пружини у вільному стані між зачепами: Ho '= H0 + 2 * (D-d), де D - зовнішній діаметр пружини; d - діаметр дроту.
Радіус вигину зацепов:
Відстань між торцем зацепа і найближчим віт кому пружини можна приймати рівним D I 3.
На кресленнях пружини (за винятком пружин кручення) зображуються тільки з правої навивкой,
напрямок же навивки вказується в технічних вимогах.
У технічних вимогах вказується також число робочих витків п, а для пружин стиснення і повне число витків пх.
На виробничих кресленнях деякі параметри пружин записують в технічні вимоги в певній послідовності.
Якщо до виготовленої пружині ставиться вимога щодо розвиваються нею зусиль, то на виробничому кресленні пружини поміщають діаграму випробувань, на якій показують залежність навантаження від деформації (або навпаки).
Довжина розгорнутої пружини визначається за формулою:
1) для пружини стиснення
Довжина розгорнутої пружини стиснення
вираз під радикалом є довжину витка пружини;
2) для пружини розтягування за формулою:
Довжина розгорнутої пружини стиснення

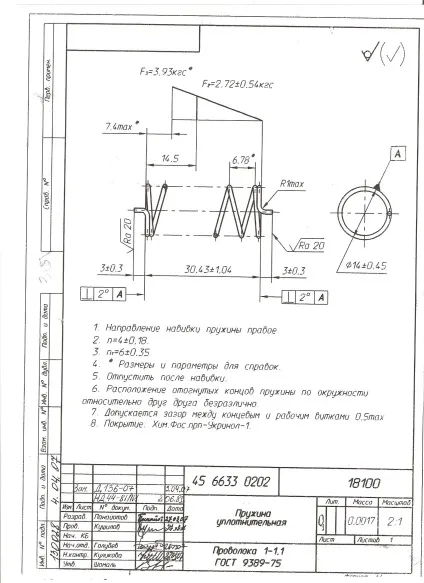

Приклад креслення пружин:
