Функції, що їх пружинами, вельми різноманітні. Їх застосовують: в гальмах, фрикційних передачах; для акумулювання енергії з подальшим використанням пружини як двигуна (наприклад, часові); для амортизації ударів і вібрацій (ресори, буфери); для зворотних переміщень клапанів, кулачкових механізмів і ін.

У всіх цих випадках використовують основну властивість пружини - після закінчення дії на неї зовнішньої сили повертатися під дією внутрішніх сил пружності до своєї первісної форми.

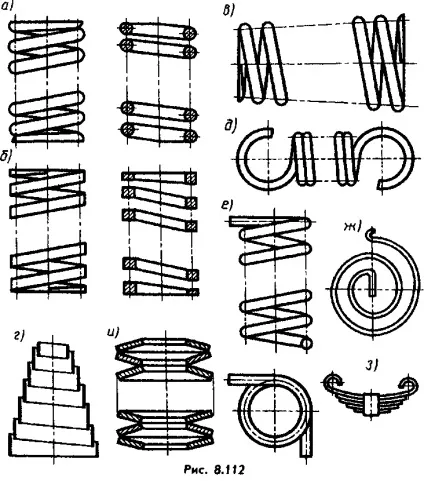

По виду навантаження пружини поділяють на пружини стиснення, розтягування, кручення і вигину; за формою (рис. 8.112, а-г) - на гвинтові циліндричні (а, б) і конічні (в, г), стиснення з різною формою перетину витка; циліндричні розтягування (д); крутіння (е); спіральні (ж); листові (з); тарілчасті (і) та ін. см. ГОСТ 2.401-68 * (СТ РЕВ 285-76.і 1185-78).

Витки гвинтової циліндричної або конічної пружини зображують прямими лініями, дотичними до відповідних ділянках контуру (рис. 8.112, а, в, д, е). Допускається в розрізі зображати тільки перетину витків. Якщо діаметр дроту або товщина перерізу матеріалу на межі-же 2 мм і менше, то пружину зображують лініями товщиною 0,5. 1,4 мм (рис. 8.113).

Пружини зображують з правого навивкой, з вказівкою напрямку на-вівкі в ТТ.

При кресленні гвинтових пружин з числом витків більше чотирьох показують з кожного кінця пружини один-два витка, крім опорних (рис. 8.112), проводячи осьові лінії через центри перетинів витків по всій довжині пружини. Пружини зображують з віссю, паралельною основного напису креслення.

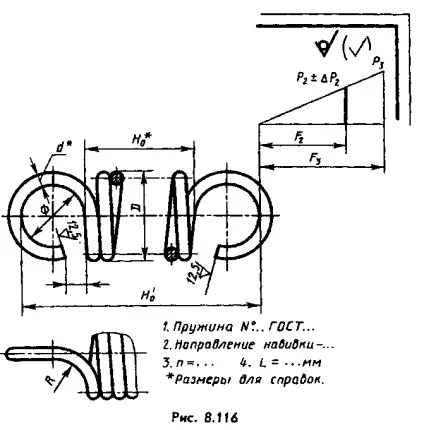

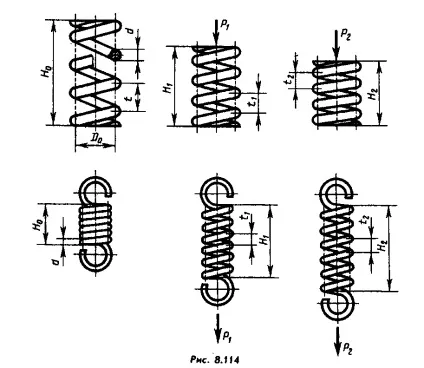

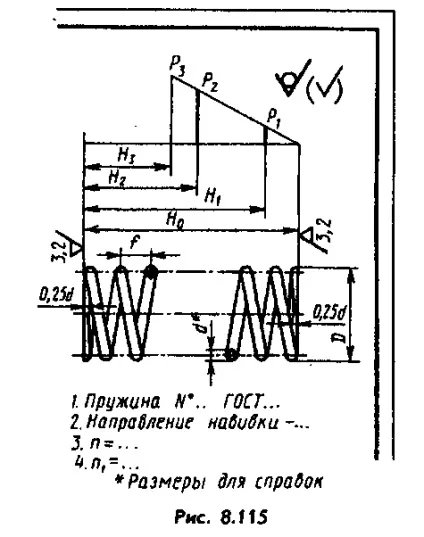

Як правило, на робочому кресленні поміщають діаграму випробувань, показує залежність деформації (розтягування, стиснення) від сили F1 - при попередній деформації в Н (кгс), F2, що забезпечує передбачені робочі деформації, і F3, що викликає максимальну деформацію (рис. 8.114). Деформації вказують або зміна висоти пружини (рис. 8.115, де l - висота пружини при попередній деформації, l2 - то ж, при робочої і l / 3 - при максимальній деформації; l0 - висота пружини у вільному стані), або подовження під відповідним навантаженням (рис. 8.116), величини l2 і l3; l0 - довжина пружини без зачепів у вільному стані;

У технічних вимогах, що розташовуються під зображенням пружини, вказують:

1. номер стандарту на пружину (якщо такий є);
2. напрямок навивки;
3. n - число робочих витків (у пружин розтягування все витки робочі, крім зацепов);
4. повне число витків Л |, зазвичай рівне n + 1,5. 2 (див рис. 8.115);
5. твердість HRCЕ (при необхідності, на навчальних кресленнях не вказують); 6) довжину L розгорнутої пружини, що обчислюється за формулою: L = 3,2D0n1 (без урахування зацепов), де D - середній діаметр пружини;
6. розміри для довідок;
7. інші технічні вимоги (на навчальних кресленнях їх не поміщають).

У відповідальних випадках вказують діаметри контрольної гільзи (Dг) і стрижня (Dс) для контролю кривизни осі пружини.

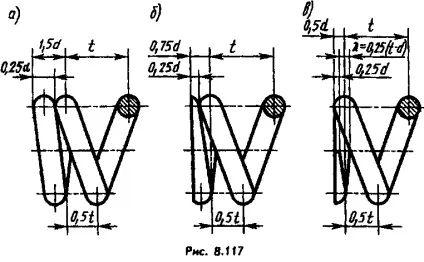

Для освіти опорних витків підтискають або цілий виток (рис. 8.117, а, 6), або 3/4 (рис. 8.117, в), причому, як правило, у випадках б, в їх шліфують на 3/4 дуги окружності для попередження перекосу осі пружини (див. рис. 8.115). Радіус згину зацепов приймають рівним D-2d.

Залежно від умов експлуатації пружини (необхідна сила пружини, перепад температур і ін.) Виготовляють з дроту класу I (високої міцності) або класів II і II А (менш міцної), що випускається за ГОСТ 9389-75 * (-60. + 120 ° С), з більш дешевою дроту, зі сталі марки 65Г, зі сталі марки 50ХФА, що застосовується для виготовлення пружин I класу в умовах перепаду температур від -180 до +250 ° С і необхідної сили Р3 = 140. 6000 Н (14. 600 кгс), з пружинного бронзової дроту, наприклад БрОЦ4-3, і інших матеріалів.

Приклад запису в графі 3 (матеріал) основного напису: Дріт 4-1 ГОСТ 9389-75, де 4 - діаметр дроту першого класу зі сталі марки 45 по ГОСТ 1050-88.

Правила оформлення креслень пружин конічних, спіральних, листових і інших см. В ГОСТ 2.401-68 * (СТ РЕВ 285-76 і 1185-76).
