Креслення монолітного стрічкового фундаменту
Загальна інформація
Фундамент в понятті будівництва є підземною частиною будівлі (споруди), яка сприймає навантаження і передає їх на основу. Якщо подивитися на креслення монолітного підстави, можна виділити наступні його частини. Підставою є пласти щільного грунту. Верхня площина, на якій розташовані надземні частини споруди або будівлі, називається обрізом або поверхнею. Нижня його площину, яка безпосередньо стикається з підставою, називається підошвою.

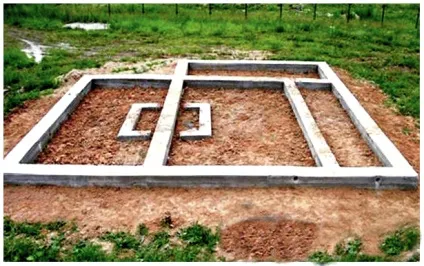

Стрічковий закладається по периметру будівлі.
Стрічковий фундамент - це смуга із залізобетону, яка йде по периметру повністю всієї будівлі. Стрічка закладається під всі зовнішні і внутрішні стіни будинку. Технологія будівництва досить проста в порівнянні з пальових або плитних. Щоб спорудити стрічковий фундамент, креслення обов'язковий. Така підстава занадто багато роботи і вимагає чималого витрати матеріалів порівняно, наприклад, з столбчатим видом (більша кількість бетону, опалубки; обов'язково знадобиться застосовувати кран).
Стрічкові можуть застосовуватися:
Схема стрічкового фундаменту
- У будинках з бетонними, цегляними та кам'яними стінами (щільність яких більше 1000-1300 кг / куб.м).
- Для будинків з важким перекриттям (збірні залізобетонні або монолітні, металеві).
- У разі якщо є загроза нерівномірних опадів у зв'язку з неоднорідністю грунтів на ділянці (наприклад, ділянку в одній частині складний пісками, а в іншій - здимистими суглинками). Армоване стрічкове підстава може спрацювати як єдине ціле, перерозподілити зусилля, і тоді стіни будинку не дадуть деформацій і тріщин.
- Якщо планується в будинку цокольний поверх або підвал і при цьому стінки стрічкової подібної конструкції будуть утворювати стінку підвального приміщення.
У процесі планування будівництва будинку досить важливо грамотно і відповідально підійти до вибору типу виготовляється будови, тому як цей елемент є одним з найважливіших конструктивних для побудови. Помилка на початку будівництва, економія будівельного матеріалу, невірно спроектована конструкція, некоректний креслення приведуть до серйозних негативних наслідків в процесі експлуатації будинку.
конструкції:
а, б) збірний,
в) монолітний,
г) бутовий.
Можуть виникнути такі проблеми, як перекоси, перевитрата матеріалів, горизонтальні і вертикальні деформації, нерівномірні осідання, виникнення тріщин в несучих конструкціях і так далі. У величезній мірі від надійності залежатиме велика кількість якостей споруди, крім того, її довговічність і капітальна.
Слід пам'ятати, що нульовий цикл зведення будівлі - це кілька дорогий процес, і найчастіше він становить третину вартості повністю всієї споруди. Найкраще замовити проект і креслення досвідченим проектувальникам. Варто розуміти, що запитати з них можна, тільки якщо правильно скласти договір. Організація в проекті може обґрунтовано і грамотно вибрати тип і матеріал, з допомогою якого можна виготовляти фундамент.
Читайте також: Міжповерхові перекриття своїми руками
Характеристики
Залежно від матеріалу, який використовується, термін служби може складати:
види:
а) блоковий,
б) монолітний,
в) цегляний,
г) на рухливих грунтах.
- бетонні монолітні і бутові на цементному розчині - до 150 років;
- збірні бетонні - 50-75 років;
- цегляні стрічки - 30-50 років.
Стрічкові підстави за конструктивними особливостями можуть бути:
- Монолітні, що здійснюються безпосередньо на майданчику для будівництва.
- Збірні, що виконуються з типових залізобетонних блоків, які виробляються на заводі і монтуються на майданчику для будівництва за допомогою крана. Збірні влаштовуються з плит залізобетону - бетонних блоків і подушок.
Залежно від того яка величина навантаження, можна виділити заглиблений і мелкозаглубленний. Заглиблений і мелкозаглубленний монолітний стрічковий фундамент являє собою жорстку горизонтальну залізобетонну раму, що йде повністю по всьому периметру будівлі. Це здатне забезпечити стійкість будинку за умов рухливих і слабоздимистих грунтів. При цьому може бути досягнуто раціональне співвідношення "економічність - міцність". На такий вигляді витрати бюджету становитимуть лише 15-18% від загальної вартості всього будівництва.
Мелкозаглубленний будують під легкі будинку і лазні або на слабо пучинистих грунтах.
Мелкозаглубленний може добре підійти для легких будинків (пінобетонних, дерев'яних, невеликих цегельних, каркасних). Подібна конструкція влаштовується на слабоздимистих грунтах. Глибина, на яку він закладається, - 50-70 сантиметрів.
Заглубленная стрічкова конструкція будується в будинках з важкими перекриттями і стінами і найчастіше на рухливих грунтах. Подібний пристрій необхідно в разі якщо в будинку планується влаштувати гараж або підвал. Глибина закладення подібної конструкції найчастіше становить значення, яке на 20-30 сантиметрів нижче, ніж глибина промерзання грунту. Подібний пристрій вимагає витрати більшої кількості матеріалу. Під стіни, які знаходяться всередині будівлі, є можливість виготовити менш глибокий фундамент, на 40-60 сантиметрів.
У порівнянні з мелкозаглубленним, заглиблений є більш стійким і міцним, в зв'язку з тим що його низ знаходиться нижче рівня промерзання грунтових вод, крім того, він не піддається деформації. Однак витрата матеріалів при цьому і трудомісткість зростають.
Армування проводиться для більшої міцності.
Дані пристрої, як правило, повинні закладатися виключно в теплу пору року. Не потрібно при цьому застосовувати будь-яку дорогу техніку. Досить буде малої механізації і бетономішалки.
На піщаних або сухих ґрунтах стрічкова конструкція може закладатися вище, ніж глибина промерзання, проте не менше ніж на 50-60 сантиметрів від рівня землі.
Читайте також: Керівництво по роботі з бетоном
На глибоко промерзають і сильно спучуються грунтах стрічкові фундаменти застосовують досить рідко.
Подібні конструкції широко застосовуються в цивільному та промисловому будівництві, а також при будівництві індивідуальних житлових будинків і котеджів.
