Креслення гаража з докладним описом, sdelai garazh

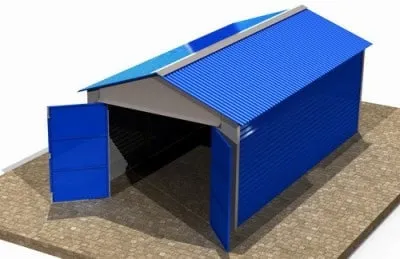

Креслення металевого гаража

Будь-яке будівництво починається з розробки його проекту, одним з документів якого є складальне креслення гаража. На ньому розміщуються основні види і розрізи конструкції із зазначенням всіх габаритних і прив'язок.

Вибір конструкції гаража

Перш ніж розробляти креслення гаража, необхідно представити його конструкцію, визначити з якого матеріалу він буде зводитися.

У таблиці представлені найбільш популярні види гаражів і їх особливості:

Легке транспортування на ділянку. Для цього досить використовувати кран-маніпулятор, який занурить конструкцію на вантажний автотранспорт.
Металевий гараж можна переміщати в будь-яку частину ділянки або навіть район міста.
Порівняно невелика ціна.
Відпадає необхідність оплати за зберігання транспорту на автостоянці.
Міцність і довговічність.
Не потрібно додаткових капіталовкладень на штукатурку стін, заливання бетонної підлоги, пристрій перекриття для даху.
У такому гаражі зручно зберігати зимові та літні шини, автозапчастини, предмети, які заважають в будинку або в квартирі.

Погано утримує тепло.
Утворення конденсату при перепадах температури, що негативно впливає на металеві деталі авто, піддає їх корозії і саму конструкцію гаража.
Низька пожежна безпека. Не можна встановлювати металевий гараж поблизу джерел загоряння.
Взимку такий гараж важко відкривається, через обмерзання замків.
Складно в холодну пору року завести і прогріти автомобіль.
Досить легко піддається злому.

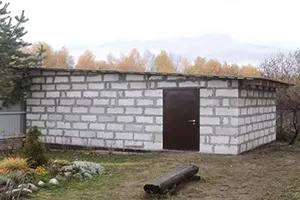

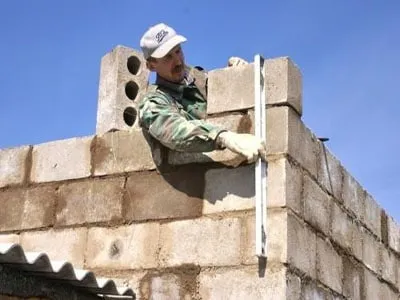

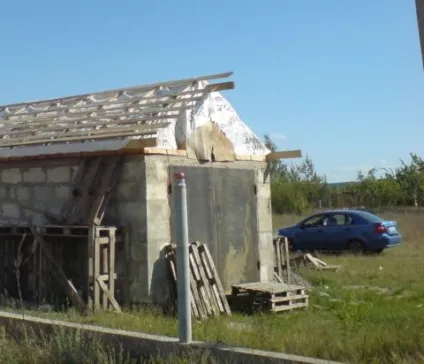

Гараж з шлакоблоків

Низька вартість матеріалу.
Простота укладання.
Мала маса гаража з шлакоблоку дозволяє не влаштовувати потужний фундамент, що значно здешевлює будівництво.
Висока міцність і довговічність. При якісної укладанні блоків і гарної гідроізоляції може простояти до 50 років.

Структура шлакоблоків добре вбирають вологу, що вимагає пристрою надійної гідроізоляції і дренажу.
Низька шумоізоляція.
Токсичність.

Порада: Купуючи матеріал, слід звертати увагу на наявність сертифікату, що гарантує його високу якість і безпеку.

Конструкція забезпечує найкращі умови для утримання і ремонту автомобіля.
Тут можна влаштує оглядову яму і підвал для зберігання овочів.
Стійкість до вогню.
Надійність і довговічність.
Можливість обладнання системою електропостачання, гарячою і холодною водою.
Утеплення гаража оберігає від скупчення на стінах конденсату, що оберігає металеві деталі кузова автомобіля від корозії.
Немає труднощів, щоб завести і прогріти автомобіль взимку.
Гараж складніше зламати, особливо при влаштуванні системи сигналізації.

Висока собівартість.
Скупчення вогкості і вологи призводить до додаткових витрат на пристрій системи опалення та вентиляції, яка до того ж оберігає від ризику отруєння вихлопними газами.
Необхідність в організації місця зберігання вогнегасника, ящика з піском, лопати, і окремо паливно-мастильних матеріалів.
Не варто будувати підземні гаражі або вбудовані в будинок. Таке об'єднання небезпечно, через безперешкодного потрапляння вихлопних газів в будинок, і легке проникнення в приміщення грабіжників.

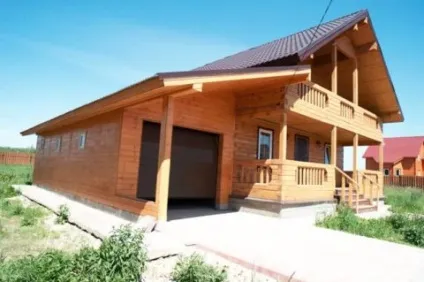

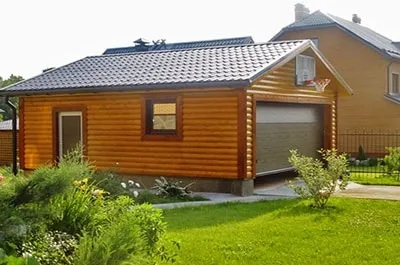

Гараж з дерева

Економія коштів. Дерев'яний гараж можна побудувати своїми руками, не привертаючи робітників.
Фундамент можна вибирати полегшений.
Дерево - відмінний теплоізолятор, що не вимагає додаткових матеріалів, що утеплюють заходів, а при обшивці стін мінеральною ватою або іншими ізоляційними матеріалами, будова буде досить теплим і в холодну пору року.
Дереву не загрожує поява іржі, воно не пилить.
Довговічність.
Екологічна чистота.
Можливість повторного використання.
Легка вага дозволяє переносити конструкцію цілком, не розбираючи.

Пожежонебезпека.
Хороше вбирання вологи сприяє гниттю деревини з подальшим руйнуванням гаража. Запобігти цьому можна пристроєм якісної гідроізоляції.
Матеріал сильно вбирає запахи, а при ремонті автомобіля можуть використовуватися дуже їдкі склади, які стануть причиною стійкого специфічного запаху в приміщенні.

Гараж з піноблоку

Мала вага, що знижує трудомісткість будівництва.
Низька теплопровідність і гідрофобність.
Проста і швидка кладка.
Невелике водопоглинання.
Відмінна термоізоляція матеріалу.
Не горить.
Не піддається гниттю.

Відносно невелика механічна міцність.
Без додаткового посилення прорізу не можна встановлювати масивні металеві ворота. Краще дерев'яні або секційні.
Не можна робити важку і масивну дах.
Через низьку міцності матеріалу, товщина стін повинна бути не менше 200 міліметрів.

Гараж з бетону

Надійний захист автомобіля від впливу атмосферних опадів і проникнення сторонніх.
Довговічність.
Екологічна чистота.
Морозостійкість.
Вогнестійкість.

Необхідність утеплення.
Стіни потребують захисту від проникнення вологи.
Обмеження в розмірах гаража зібраного з бетонних панелей.
Для будівництва необхідно залучення техніки.

Будівельні норми при розробці документації

Приналежності для розробки креслень

Вибравши матеріал для будівництва, можна розробляти креслення гаража. При цьому необхідно суворо дотримуватися вимог нормативної документації.

До неї відносяться:

Порада: Перш ніж розробляти проект гаража, необхідно уважно вивчити ці БНіП. При дотриманні всіх норм проектування гаражів, значно спрощується зведення будівлі. У документах вказані всі важливі параметри будівлі, рекомендації по витраті матеріалів при його спорудженні.

Щоб не з'явилося при будівництві гаража непередбачених проблем і питань, потрібно заздалегідь визначитися з сумою, яка буде витрачена, а лише після цього повинна розроблятися схема гаража.

При цьому враховуються:

Окремий гараж

Гараж, прибудований до будинку

Визначається поверховість будівлі і його глибина. Гараж зводиться на рівні будинку, або підвалу.
Схема розміщення гаража повинна враховувати, що під'їзд автомобіля до будови повинен бути просторим, без перешкод.
На цьому етапі потрібно дотримуватися рекомендацій Сніпа 2-07-01-89.
Вибираючи матеріал для будівництва гаража. необхідно враховувати, що для кожного існують свої правила при розробці креслень.
Складність і матеріал обраного перекриття, визначає тип фундаменту.
Схема будівництва гаража включає розміщення робочого місця, шафок і стелажів. Для них розраховується додатковий простір.
Вибираючи підлогове покриття, слід дотримуватися Сніпа 2-03-13-88.

Використовуючи рекомендації всіх нормативних документів, можна приступати до розробки проекту гаража самостійно, при наявності знань, або звернутися у відповідну організацію. Разом з її співробітниками можна приймати рішення, яка краще буде схема підключення гаража до комунікацій. Уточнивши всі головні аспекти, зумівши допомогти співробітнику фірми в короткий час розробити технічний проект, можна додатково заощадити час і гроші.

Етапи розробки проекту

Проект будь-якого гаража складається з декількох етапів від початкового, до розробки повного комплекту технічної документації.

Послідовність проведення робіт:

Аналіз ділянки для будівництва включає:

містобудівні результати;
вивчення будівельного майданчика;
інженерні та геологічні рішення;
підготовчі роботи.

Приклади конструкцій гаражів

Узгодження технічного приміщення з територіальними властями. Воно включає список нормативних документів, за якими приймалися проектні рішення, вимоги до обладнання, пожежостійкість, теплові показники та інші умови замовника.
Розробляється генплан.

Схема гаража на 2 машини

Готуються проектні документи по влаштуванню комунікаційних мереж і обладнання, архітектурних і будівельних умов.
Всі підготовлені документи передаються на висновок експертизи.
Після отримання позитивних результатів можна починати містобудівні роботи.
Розробляються робочі креслення.
Складається перелік будівельних матеріалів та обладнання.
Розробляються все вузли конструкції. Цей етап включає технологічну частину, теплопостачання, водопостачання, електропостачання, автоматику, пожежна безпека.

Розробка креслень

Після складання і узгодження проекту головними документами є креслення конструкції.

У комплект входять:

Складальне креслення будівлі.
Специфікація з усіма складальними одиницями, деталями, матеріалами, стандартними кріпильними деталями.
План фундаменту.
Креслення стін.
Покрівля.
Схема по влаштуванню систем комунікацій.
Схема електропроводки.

При необхідності розробляються додаткові креслення.

Розробка креслень на металевий гараж

Порада: При зведенні будівлі на своїй ділянці, без затвердження проекту в державних службах, для прискорення процесу, не варто дотримуватися норм, ГОСТів на проектування креслень. В інших випадках це необхідно.

Інструкція по правилам розробки документації:

Планується влаштування фундаменту.

Вимальовуються конструкції каркаса для обшивки стін.

Розробляється для гаража схема вентиляції.

Варіанти вентиляції в гаражі

Встановлюються на схемі місця для вимикачів, світильників.

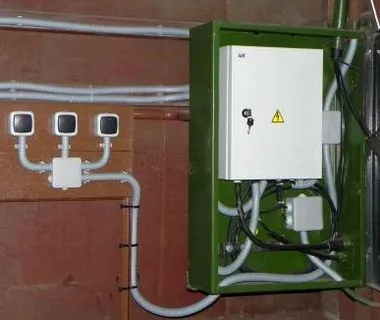

Схема електропроводки в гаражі

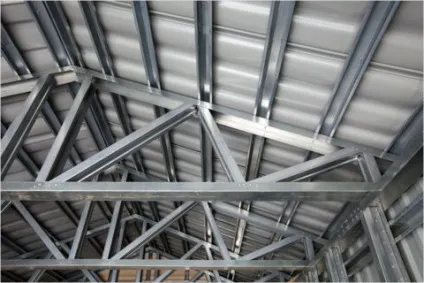

Креслення каркаса і покрівлі гаража

Підбираються або розробляються креслення воріт з запірними механізмами і місцем установки замку.

Схема гаражних воріт

Креслення для гаража з піноблоків і цегли

Особливість металевих гаражів - обмеження їх використання на дві машини. Це пов'язано з недостатньою жорсткістю конструкції.

Проект розробки креслень гаража з цегли або піноблоків включає:

Тип фундаменту. Він вибирається виходячи з навантаження на нього і переваг власника.
Розкладку блоків на стінах.

Пристрій лицьовій стіни і фронтону гаража з піноблоків

Вибирається конструкція воріт.
В результаті конструкція повинна мати вигляд як на фото.

Гараж з піноблоків

Будь-яка схема саморобного гаража вимагає ретельного опрацювання кожного вузла конструкції, з подальшим оформлення креслення. Це дозволить уникнути помилок при будівництві гаража і заощадить кошти на його зведення.
