Типи графічних зображень
Кожній людині доводиться зустрічатися з різними графічними зображеннями і містять їх документами: малюнками, схемами, наочними зображеннями, кресленнями і т. П. (Рис. 25).
Зазвичай під словосполученням «графічні зображення» мають на увазі будь-які зображення, виконані графічними засобами ручним (олівцем, тушшю і т. П.) Або машинним (комп'ютерна графіка) способами, які несуть в собі різно-образну інформацію (технічну, біохімічну і т. П. ). У кресленні під цим словосполученням розуміють майже те ж са-моє, але графічні зображення призначені для передачі геометричної, технічної та технологічної інформації про будь-якому виробі.
В науці і техніці використовуються: діаграми, графіки, графи, схеми, креслення, аксонометричні зображення, технічні малюнки.

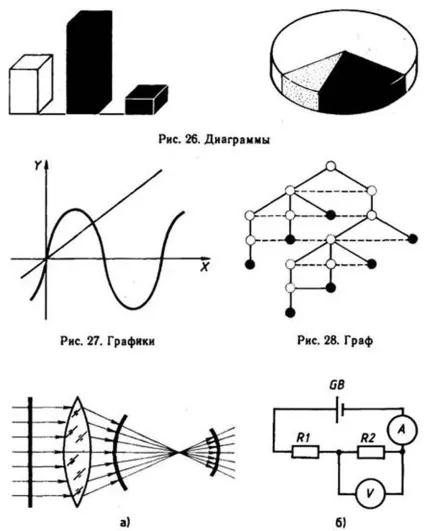

Діаграми являють собою зображення, що показують співвідношення окремих частин чого-небудь до цілого за допомогою кола, стовпців і ін. (Рис. 26).
Графіки є зображеннями кількісних і качест-ських показників розвитку або стану чогось при по-мощі кривих і ламаних ліній (рис. 27). З ними ви вже знакі-мілісь на уроках математики.
Графи - зображення, умовно показують розмаїтості-ні зв'язки, що існують між поняттями, елементами систем, процесами і т. Д. Представлені за допомогою найпростіших зна-ков (кола, квадрата) і сполучних їх ліній (рис. 28).

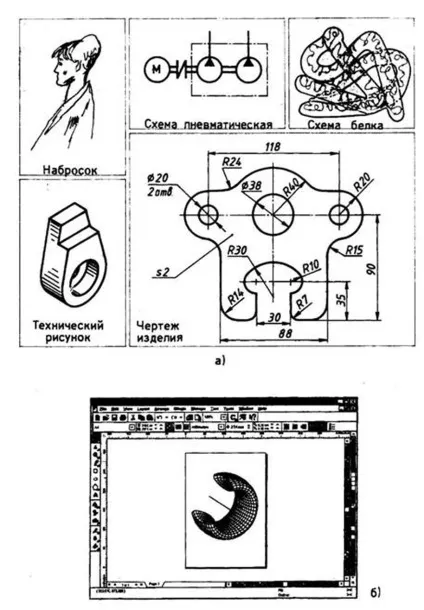

Мал. 25. Графічні зображення, виконані ручним (а) і машин-ним (б) способами
Мал. 29. Схеми: а - оптична; б - електрична
Схеми є зображення, умовно покази-вающие пристрій будь-якого механізму (наприклад, верстата, гідравлічної установки, електричного кола та ін.) І взаємо-дія його частин (рис. 29).
Креслення містить одне (креслення розгортки) або кілька зображень предмета. виконаних з дотриманням умовних позначень (креслення стійки), визначених правил і масштабу (рис. 30, с, б).
Аксонометрична проекція - зображення, отримане в результаті паралельного проектування об'єкта разом з ося-ми прямокутних координат на аксонометрическую площину проекцій, де він відображається видимим з трьох сторін одночасним-аме (рис. 30, e).
Технічний малюнок являє собою зображення, обла-дає основними властивостями аксонометрических проекцій або перспективного малюнка, виконане від руки в окомірних масштабі з можливим оттенением зображених поверхонь (див. Рис. 25, б).
(Надалі ви більш детально познайомитеся з креслення-ми, аксонометричними зображеннями і технічними рисун-ками на уроках креслення.)

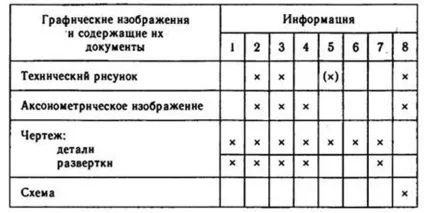

Графічні зображення і містять їх документи пред-призначені для відображення різної інформації, але не завжди несуть абсолютно повну інформацію про об'єкт (табл. 1). За кресленням можна судити не тільки про форму, розміри, а й про мате-ріалі, пристрої, обсязі та інших технічних характеристи-ках об'єкта. Креслення є найбільш інформаційно ємним документом.
Мал. 30. Креслення, які містять одну (а), три (б) зображення і аксонів-метричну проекцію (в)
Примітка: 1 - обсяг (як розрахункова велнчнна); 2 - форма; 3 - конструкція; 4 - розміри; 5 - матеріал; 6 - маса; 7 - площа поверхні; 8 - принцип роботи; (X) - інформація може бути пред-ставлена.
