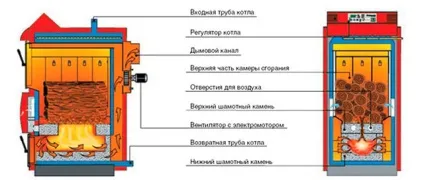

Пристрій піролізного котла

Конструктивною особливістю піролізних котлів або котлів тривалого горіння є наявність двох камер - завантажувального і камери згоряння газу. Стінки камер облицьовують жаростійкими матеріалами або шамотною цеглою.

Шамотною цеглою викладають і низ завантажувальної камери з отвором - форсункою. Через неї надходить піролізний газ в камеру згоряння, де, згораючи, він виробляє нагрів теплообмінника, який представляє з себе з'єднання декількох труб.

Система вторинної подачі повітря і висока температура забезпечують загоряння газової суміші. При цьому виділяється велика кількість тепла, вода і вуглекислого газу. Тепло нагріває теплообмінник, інші продукти виводяться через димар. Час горіння піролізного котла становить близько 10 годин, при дотриманні певних умов.

Заводські моделі таких пристроїв коштують дуже недешево через застосування дорогих матеріалів, що забезпечують жаропрочность і безпеку роботи і наявності пристроїв для автоматичної роботи з мінімальним втручанням людини. При дотриманні певних вимог і маючи деякі навички, такий агрегат можна зібрати своїми руками.

Інструменти і матеріали

Дізнатися повну інформацію по вибору, експлуатації та обслуговування газових котлів всіх фірм виробників, ви зможете, якщо перейдете на цей матеріал.

Перш, ніж приступити до монтажу вугільного котла своїми руками, потрібно визначитися з його проектом, тобто ви повинні чітко розуміти, де він буде знаходитися, якої потужності він повинен бути і т.д. Виходячи з цього, необхідно скласти план майбутнього устрою або знайти його в інтернеті.

Для складання вугільного котла своїми руками знадобляться такі матеріали та інструменти:

шамотна цегла, пісок, глина;
труби з прямокутним або круглим перетином;
листова сталь товщиною не менше 5 мм. Маючи креслення, на спеціалізованих базах можна порізати сталь на потрібні шматки;
металеві куточки;
дверцята для топок і для збірки золи;
колосники, можна придбати готові;
заслінка для димоходу;
нержавіюча сталь;
зварювальний агрегат і електроди для зварювання;
болгарка;
дриль, свердла.

Інструкція по виготовленню своїми руками

Дізнатися всю правду про змову, пов'язаному з вибором, експлуатацією та обслуговуванням котлів опалення всіх фірм виробників і моделей, можна на цій сторінці.

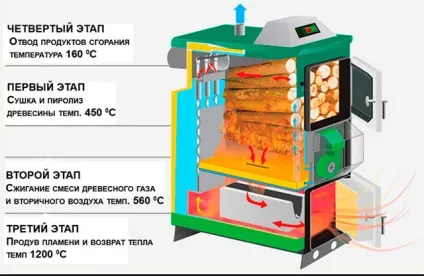

Принцип роботи піролізного котла

При монтажі саморобного пристрою слід врахувати. що збільшена камера допалювання і використання в ній полиці дозволяє скоротити кількість труб в теплообміннику. Зверху котла потрібно передбачити люки для чищення труб теплообмінника. У верхній частині підключається подача води, збоку, в нижній частині підключається обратка.

Димохід приварюється збоку, у верхній частині. Зробіть по заздалегідь приготовленого кресленням заготовки для корпусу, отвори для труб теплообмінника можна вирізати за допомогою електролобзика або болгарки. Далі необхідно приварити всі металеві деталі пристрою.

Для труб теплообмінника можна застосувати трубу діаметром 76 см, нарізати її на рівні шматки і приварити їх з двох сторін агрегату. Далі зварити зовнішній кожух, прикріпивши до внутрішньої частини за допомогою розпірок.

Вирізати отвори для дверей камери допалювання, для золи і для завантажувальної камери. Дверцята для завантажувальної камери можна зробити з двома ручками, які забезпечать більш щільно її прилягання. Виконати герметизацію дверей і ручок заслінки прямий тяги за допомогою шнура зі склокераміки або азбестового каната.

Камеру дожига і дно камери газифікації виконати з шамотної цегли. Встановити знімний люк для очищення склянки димоходу. Наступним етапом встановлюється вентилятор, розширювальний бак і підключається система опалення.

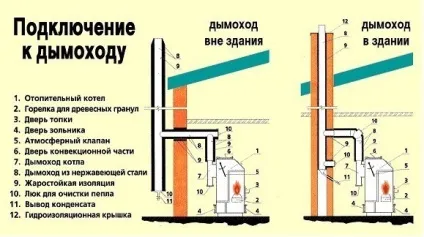

Схема підключення котла до димоходу

Для стабільної роботи вентилятора підключіть джерело безперебійного живлення. Корпус котла потрібно прогрунтувати, покрити термоізоляцією і захисним термоізоляційним екраном. Такий агрегат може працювати на вугіллі, на дровах або будь-якому іншому твердому виді палива.

Монтаж і вимоги безпеки

Якщо хочете дізнатися про те, які котли опалення не варто вибирати, про тонкощі і нюанси їх монтажу і підключення, а також приховану інформацію по правильному їх обслуговування всіх фірм виробників і моделей, то перейдіть сюди - на цю сторінку.

В процесі монтажу рекомендується врахувати наступні моменти:

котел повинен бути встановлений якомога нижче по відношенню до труб опалення;
трубопровід кріпиться під невеликим кутом;
кількість поворотів трубопроводу має бути мінімальним;
котел повинен бути змонтований в окремому пожаробезопасном приміщенні;
агрегат встановлюється на бетонний або цегляний підлогу, або на металевий лист;
перед топковим дверцятами укладається товстий сталевий лист;
відстань від стін до агрегату повинно бути не менше 20 см;
потрібна ретельна теплоізоляція димоходу для уникнення втрат тепла і освіти кислотного конденсату, який може роз'їдати внутрішню поверхню димоходу.

Визначити ККД котла можна в процесі експлуатації - якщо дим, що виходить з димоходу не має запаху чадного газу, значить ваш пристрій має високий показник.
