Котел на дровах тривалого горіння своїми руками монтаж
Для комфортного і затишного проживання в приватному будинку необхідно подбати про те, щоб в ньому було тепло. Проект облаштування опалювальної системи складається ще на етапі проектування будинку. Рішень в цьому випадку може бути кілька, але всі вони зводяться до установки автономної опалювальної системи у себе вдома.
Система опалення може працювати на різних видах палива. Сьогодні у продажу доступні електричні та газові опалювальні прилади. А також обладнання, яке працює на твердому паливі. Істотним недоліком останніх є те, що паливо всередині швидко згоряє, доводиться постійно стежити за роботою котла, щоб він не згас, потрібно регулярно підкидати дрова. Установка будинку твердопаливного котла передбачає нераціональне використання палива, а відповідно і збільшення витрат на обслуговування опалювальної системи.
Власники заміських будинків, які приймаються за облаштування системи опалення, нерідко задаються питанням, як домогтися тривалого горіння дров в котлі. Якщо ви вирішили купити опалювальне обладнання, то при виборі звертайте увагу на моделі, в яких паливо не згорає швидко, а тліє, тому постійно підкладати дрова необов'язково. Якщо вам не по кишені така покупка, можете виконати котел на дровах тривалого горіння своїми руками. Доведеться набратися терпіння, так як зробити його непросто, але зате це рішення дозволить істотно заощадити на паливі.
Пристрій котла тривалого горіння

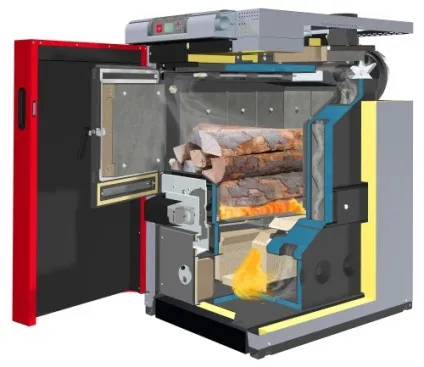

пристрій котла
Щоб зрозуміти, як можна своїми руками виконати котел, слід ознайомитися з конструкцією традиційних моделей. Перше, на що звертається увага, це металевий корпус. При виконанні приладу в домашніх умовах його можна замінити відрізком труби великого діаметру або бочки. Щоб забезпечити тривалий термін експлуатації обладнання, слід використовувати корпус зі стінками не менше 3 мм. В іншому випадку матеріал швидко вигорить, а сам котел втратить свою працездатність.
Котел влаштований таким чином, що в ньому деревина не горить, а тліє, виділяючи теплову енергію. Це дозволяє обігрівати приміщення більш ефективно, забезпечуючи істотну економію палива. Устаткування можна умовно розділити на три частини:
- зона для тління золи і відведення диму;
- зона тління палива;
- зона завантаження.
Тільки на перший погляд може здатися, що пристрій котла тривалого горіння на дровах просте. Насправді в процесі виготовлення приладу слід враховувати різні нюанси, щоб надалі котел справно виконував свої функції. Основні складові частини твердопаливного котла, які можна виготовити своїми руками:
- металевий корпус;
- труба, по якій надходить всередину повітря;
- розподільник повітря;
- дверцята, через яку завантажується паливо в прилад;
- камера для нагрівання повітря;
- регулятор тяги;
- повітряна заслінка;
- нижній регулятор подачі повітря;
- труба, по якій протікає теплоносій;
- отвір для відводу газів, що утворилися в процесі горіння.
Схема роботи твердопаливного котла тривалого горіння досить складна. В процесі виготовлення приладу своїми руками слід чітко дотримуватися технології, щоб уникнути помилок, які потім можуть позначитися на безпеці і тривалості експлуатації опалювального обладнання.
Принцип роботи котла тривалого горіння на дровах
Принцип роботи
Перед тим як приступати до виготовлення твердопаливного котла, слід ознайомитися, за яким принципом він працює. По суті, механізм дії приладів тривалого горіння мало чим відрізняється від схеми функціонування звичайних моделей. Усередині такого обладнання деревина горить повільно при низькій температурі, при цьому немає відкритого вогню, але виділяється достатньо теплової енергії, щоб ефективно обігріти приміщення. За рахунок чого це відбувається?
Корпус твердопаливного котла виконується з металу, який має відмінну теплопровідність. Сам корпус забирає тепло, образовиваюшееся в результаті тління палива, і віддає його навколишньому середовищу. Тут немає посередника, тому забезпечується максимальна ефективність.
Паливо згорає у відкритій камері, куди в дуже малих дозах надходить повітря. За рахунок цього дрова НЕ згоряють швидко, а повільно тліють. Одного завантаження вистачає на обігрівання приміщення на протязі 6-8 годин в залежності від потужності обладнання.
Зверніть увагу! У вас може виникнути питання, чому при присутності джерела загоряння і надходження повітря не виникає відкритого вогню. Справа в тому, що на завантажені в агрегат дрова укладається важка металева решітка. Вона виконує функції преса, відповідаючи за ущільнення палива і зменшення його обсягу в процесі горіння. Після того як дрова догоряють, під цією гратами утворюється лише купка попелу.
Як зробити своїми руками
Якщо ви вирішили використовувати для обігрівання свого житла дрова, вам знадобиться твердопаливний котел. Звичайно, деревину потрібно економити, адже не дивлячись на доступність, вона коштує досить дорого, так як вважається екологічно чистим матеріалом. Найкраще використовувати котел тривалого горіння, який можна виготовити своїми руками при наявності бажання, терпіння і необхідних матеріалів.
Котел тривалого горіння своїми руками
Опалювальні агрегати відрізняються потужністю і габаритами. Найчастіше для їх виготовлення застосовуються металеві труби, діаметр яких не менше 300 мм. Довжина приладу може бути різною. Вона залежить від того, наскільки потужним і продуктивним повинен бути агрегат. Дров'яні котли тривалого горіння своїми рукам і виготовлятися можуть різними способами, головне, щоб було забезпечено умова - теплова енергія повинна виділятися в результаті тління, а не горіння палива.
Матеріали і інструменти
Перед тим як приступати до виготовлення твердопаливного котла своїми руками, слід закупити або знайти в підсобці необхідні матеріали і підготувати інструменти, які можуть стати в нагоді в процесі виконання робіт. Щоб отримати якісний і ефективний твердопаливний котел, слід підготувати такі матеріали:
- бетонна суміш, цегла і арматурні стержні для виготовлення підстави;
- містка ємність, виконана з оцинкованої або нержавіючої сталі, або обрізок металевої труби, діаметром не менше 300 мм;
- дверцята, щоб закривати топку і місце збору золи;
- бак для води;
- труби, щоб з'єднати прилад з баком для води;
- куточки з металу товщиною 5 мм;
- коло для поділу топки і зольника.
Коли матеріали куплені, слід підготувати необхідне обладнання і пристосування, щоб з цих матеріалів сконструювати твердопаливний котел тривалого горіння. В процесі виконання роботи не обійтися без зварювального апарату, болгарки і ножиць по металу. Також слід запастися фітингами для кріплення до агрегату дверцята. Ще може знадобитися дриль і шуруповерт.
послідовність робіт
Для виготовлення ефективного і продуктивного опалювального обладнання роботи потрібно виконувати відповідно до технології і в суворій послідовності.
- Насамперед з металевого листа вирізаємо три кола. Це буде кришка, дно і прес котла. Перші два за розміром повинні трохи бути більше третього. Товщина металевого листа повинна бути не менше, ніж 5 мм.
- Тепер за допомогою зварювального апарату з труби і металевого кола робимо містку ємність. Також виконуємо отвори для камери згоряння і піддувала.
- Грати з арматури використовуємо для установки колосника, який повинен розташовуватися між камерою згоряння і піддувалом.
- Ще потрібно виконати підставу для котла. Якщо його можна встановити так, що не буде потрібно транспортування, можна залити фундамент і поставити котел дном на нього. Якщо ж транспортування агрегату не виключається, слід до днища приварити стійкі ніжки.
- Виготовляємо прес, встановлюємо його всередину агрегату зверху.

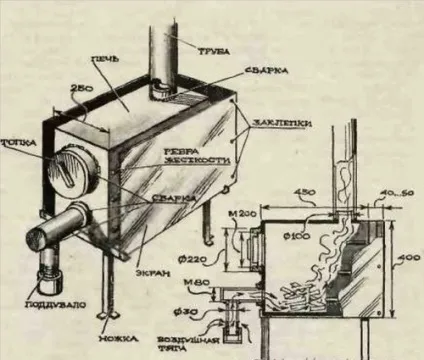

Креслення котла тривалого горіння
Отже, твердопаливний котел тривалого горіння готовий. Залишилося тільки його перевірити і ввести в експлуатацію.
Зверніть увагу! Альтернативою традиційним твердопаливним приладів може бути піролізний котел дров'яної тривалого горіння своїми руками. Його конструкція і принцип дії дещо відрізняється від пристрою звичайного опалювального обладнання. Топка піролізного котла ділиться на два відділення. У першому відбувається розщеплення палива в умовах відсутності кисню, в другому з палива виділяється теплова енергія, яка йде на обігрівання приміщення.
Переваги і недоліки
Твердопаливні опалювальні котли відрізняються від інших видів агрегатів незаперечні переваги. Котел забезпечує відмінну тепловіддачу, здатний обігрівати приміщення, площа якого сягає 200 кв.м. Щоб виготовити, ввести в експлуатацію і обслуговувати такі прилади, не потрібні спеціальні знання. Вони економічні в плані використання палива. Замість деревини може застосовуватися вугілля, пелети, тирса в брикетах.
Опалювальні прилади цього типу екологічно безпечні, так як теплова енергія виділяється в результаті згоряння натурального матеріалу. Вони міцні і надійні, довговічні й економічні. Однак, не дивлячись на всі переваги твердопаливних котлів, в деяких випадках їх використання недоцільне, оскільки обладнання не позбавлене недоліків.
До мінусів твердопаливних котлів тривалого горіння, які виготовляються в домашніх умовах, відносять їх великі габарити, тяжёловесность, необхідність облаштувати димохід.
Якщо ви проживаєте в приватному будинку, в місцевості, де є можливість регулярно купувати деревину, опалювальне обладнання, яке працює на твердому паливі, стане відмінним рішенням для облаштування опалювальної системи. Ви можете купити твердопаливний котел, але вартість таких агрегатів не всім по кишені, тому якщо докласти трохи зусиль і старань, можна зробити прилад своїми руками.
