КОРОБКИ ПЕРЕДАЧ З постійного зачеплення шестерень (1)

В даний час широке застосування мають коробки передач з Косозен * бимі шестернями, що знаходяться в постійному зачепленні. Зазвичай постійне зачеплення шестерень застосовується тільки для вищих передач, оскільки автомобіль більшу частину часу працює на вищих передачах. Однак є коробки передач, в яких в постійному зачепленні знаходяться шестерні всіх передач, крім шестерень заднього ходу.

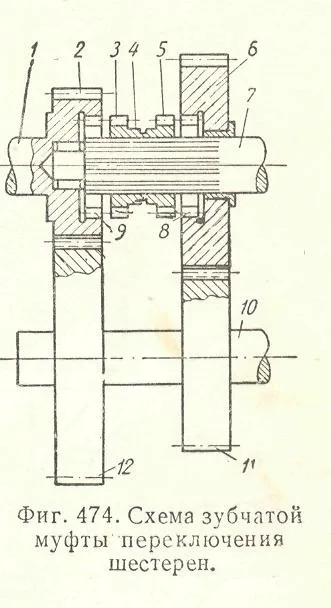

У коробках передач з постійним зачепленням шестерень включення передач здійснюється за допомогою рухомої зубчастої муфти (фіг. 474). За шліцьовій частини вторинного вала 7 пересувається муфта 4, яка має зубчасті вінці 3 і 5; відповідні зубчасті вінці виконані в шестернях 2 і 6.

Шестерня 6 вільно встановлена ​​на валу 7. Для включення другої передачі муфта 4 зубчастим вінцем 5 вводиться в зачеплення з вінцем 8 шестірні 6, внаслідок чого шестерня 6 жорстко з'єднується зі вторинним валом. При цьому крутний момент від первинного вала 1 послідовно через шестерні 2 і 12, проміжний вал 10, шестерні 11 і 6 і муфту 4 передаватиметься на вторинний вал. Для включення прямої передачі муфта 4 зубчастим вінцем 3 вводиться в зачеплення з вінцем 9 шестерні 2, в результаті чого момент від первинного вала буде передаватися до вторинного безпосередньо через муфту 4. При включеній прямій передачі шестерня 6 обертається на вторинному валу вхолосту. Для зменшення тертя і зносу зазначена шестерня встановлюється на вторинному валу зазвичай на бронзовій або сталевий втулці або на игольчатом підшипнику.

Прикладом коробки передач з косозубимі шестернями, що знаходяться в постійному зачепленні, може служити коробка передач, показана на фіг. 475. В цій коробці косозубимі виконані шестерні 2 і 18 постійній передачі, що з'єднують первинний вал 1 з проміжним валом 19. косозубой виконані також шестерні третьої передачі 6 і 15 і п'ятої передачі 5 і 16.

Всі інші шестерні коробки передач - прямозубі.

На шліцах вторинного вала 9 встановлено втулка 3; на зубах маточини сидить муфта 4. Пересуванням муфти 4 уздовж маточини 3 виробляється включення четвертої та п'ятої передач. Включення третьої передачі проводиться пересуванням шестірні 7 вперед і введенням в зачеплення зубчастого вінця цієї шестерні з відповідним вінцем шестерні 6. Якщо ж шестерню 7 пересунути назад і ввести її в зачеплення з шестірнею 12 проміжного вала, то буде отримана друга передача. Введення шестерні 8 в зачеплення з шестірнею 10 дає першу передачу. На проміжному валу коробки передач між шестернями 16 і 18 встановлена ​​шестерня 17, що служить для відбору потужності.

Нижче вказані в послідовному порядку всі шестерні, через які крутний момент з первинного вала передається на вторинний вал при включенні різних передач.

Передача Шестерні, що працюють при включенні передач
Перша. 2; 18; 10; 8
Друга. 2; 18; 12; 7
Третя. 2; 18; 15; 6; 7
Четверта. 2; муфта 4 (зрушена вперед); маточина 3
П'ята. 2; 18; 16; 5 (муфта 4 зрушена назад)
Задній хід. 2; 18; 13; 14; 11; 8
