Розібравшись який куди провід йде приступаємо до підготовки кабелю. Справа в тому, що кабель ШГЕС схожий на локшину і його важко всунути в штекер, точніше в пружинку даного штекера. Варіант звичайно був прибрати цю пружинку, але виглядало б не дуже естетично, тому ми просто злегка підрізаємо силіконову оболонку, як це показано на фотографії. Після підрізання кабель стає вже і чудово влазить в пружинку.

Перед тим як паяти переконайтеся, що гайка штекера і пружинка надіті на кабель, а то даремно все вийде.

Зачищайте 5 см кабелю ШГЕС від силіконової оболонки, мідні екрани з обох жив скручуйте в одну косичку. Косичку відразу можна залудити - це буде спільний провід, його можна вкоротити до 2х см. Інакше не влізе в штекер. Провід лівого і правого аудіо каналу слід так само зачистити на 1 см.

Зрізаємо трохи силіконової оболонки, щоб пружинка штекера залізла на кабель

Сама пайка робиться легко. У цьому прикладі використовується паяльна кислота, щоб як слід залудити контакти, після цієї процедури кабель простіше "прилипає" до контактів штекера jack 3.5.

Після пайки для надійності можна скористатися термоклеем, щоб дроти в зарядному не «Коротя" один з одним, а можна просто ізолентою розділити.

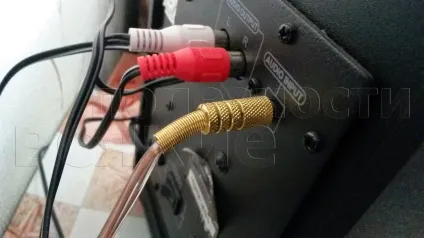

Усе! Накручуємо гайку штекера і тестуємо: підключаємо штекер в аудіо вихід на ноутбуці і в гніздо аудіо входу на колонках. Штекер працює, 7ми метрів вистачить, щоб "бігати" з ноутбуком по кімнаті і при цьому слухати музику.

Такий провід можна відшукати в спеціалізованому магазині і купити, але коштувати він буде не 150 рублів, а 300 - 400.
