Конусний дровокол-шуруп
Помахавши сокирою над величезною купою дров, мимоволі задумаєшся над тим, як полегшити цю каторжну працю.
Поєднати високу швидкість кілки дров з мінімальними фізичними зусиллями допоможе гвинтовий колун для дров - просте і надійне пристосування. Його принцип роботи заснований на геніально простому поєднанні шурупа і клина.
Звичайний шуруп легко вкручується в деревину, але при цьому здатний лише незначно розсунути її волокна. А ось коли на сталевий конус нанесена гвинтова різьба, то досягається потрібний результат.
Такий конус легко вкручується в поліно і за рахунок своєї клиноподібної форми розколює його на дві частини.
Існує дві основні конструктивні схеми конусних дроворуби. У першій гвинтовий конус встановлюється безпосередньо на вал тихохідного електродвигуна потужністю 3-5 кВт (число оборотів не більше 500).

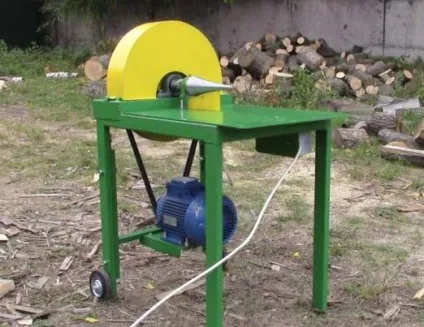

Інший варіант реалізується за рахунок використання двухручейних шківів різного діаметру і гнучких приводних ременів. На вал електродвигуна ставиться малий шків, а на вал дровокольного гвинта - великий.
Співвідношення їх діаметрів підбирають так, щоб знизити частоту обертання гвинта в порівнянні з частотою обертання двигуна в 2,5 - 4 рази до 300-400 об / хв.
Знизити швидкість обертання конусного гвинта можна із застосуванням мотор-редуктора - єдиного блоку, в якому електродвигун конструктивно з'єднаний із знижуючим редуктором. Однак, такі моделі не набули широкого поширення на ринку гвинтових колуна.
Тим, хто хоче зробити такий верстат своїми руками, слід пам'ятати про те, що висока швидкість обертання гвинтового конуса (понад 500 об / хв) підвищує ризик травмування, оскільки в цьому випадку поліно важко утримати в руках.

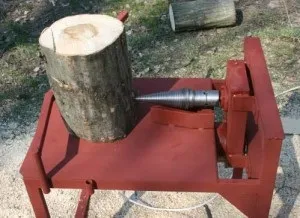

Для того, щоб знизити травмоопасность верстата, під гвинтовим конусом ставлять нерухомий сталевий клин, який оберігає поліно від зіскакування.
Основні види гвинтових дровоколов
Побутовий конусний дровокол виробники виготовляють як в стаціонарному, так і в мобільному виконанні. В останньому випадку каркас забезпечується віссю з двома колесами, завдяки яким верстат можна вільно переміщувати до місця кілки дров.
За типом приводу гвинтові колуни діляться на електричні та бензинові. Крім цього, випускаються моделі промислового типу, що приводяться в обертання тракторним валом відбору потужності (ВВП).
Електричні дроворуби можуть працювати як від однофазної мережі, так і від трифазної. Однак завести три фази на свою ділянку - досить дорогий захід, тому власники дачних будинків вибирають менш потужні, але зате більш практичні однофазні моделі.
Вибираючи дровокол шуруп, звертайте увагу на тип різьблення конуса. Метрична різьба стирається швидше і при роботі такого конуса висока ймовірність зіскакування поліна. Кращий варіант - наполеглива різьблення, яка краще входить в цурку і служить довше.
Орієнтовні ціни на дровокольні верстати гвинтового типу складають від 16 000 до 38 000 рублей. Істотний вплив на ціну надає тип двигуна (220 В, 380 В, бензиновий). Повністю автономний верстат, оснащений двигуном внутрішнього згоряння, коштує в середньому на 10-15% дорожче електричного.
Робимо дровокол-шуруп самостійно
Простота конструкції і вражаюча продуктивність є вагомими аргументами для того, щоб зробити такий верстат своїми руками.
Найголовнішу деталь - гвинтовий конус для дровокола можна придбати в спеціалізованому магазині інструменту або замовити в токарному цеху. Вартість гвинтів залежить від діаметра (80-100 мм) і знаходиться в діапазоні від 1500 до 5000 рублів.
Встигніть придбати якісний різьбовій конус-колун для гвинтового дровокола на сайті ODROVA.RU з доставкою по всейУкаіни!
Якщо ж вам не хочеться займатися пошуком шківів і самостійним виготовленням вала, то купіть готовий дровокольного вузол. Він складається з гвинтового конуса (морквини), вала з підшипниковими опорами і двухручейного шківа діаметром 200 мм. Орієнтовна ціна такого комплекту становить від 3200 до 5600 рублів.
Дане рішення дозволить набагато простіше і швидше зробити гвинтовий дровокол своїми руками. Вам залишиться тільки накреслити креслення верстата, вказати розміри робочого столу, конструкцію каркаса, точки кріплення двигуна і дровокольного вузла.

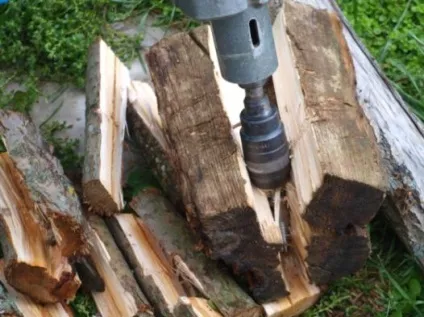

З екзотичних варіантів саморобних дровоколов слід назвати установку малого гвинтового конуса діаметром 30 мм на вал перфоратора або потужної тихохідної дрилі (1,5 кВт, при 500-600 об / хв).
Однак, цей простий саморобний дровокол не можна назвати універсальним і дуже ефективним в роботі. Максимальна товщина розколює поліна у перфоратора-дровокола не перевищує 10-12 см.
При заглибленні гвинта в цурку у нього виникає потужний крутний момент, тому утримати його руками від проворота досить важко. Цю проблему можна усунути, стаціонарно закріпивши перфоратор на верстаті.
Точність виготовлення наполегливої різьблення повинна бути високою, тому жодна болгарка не замінить хороший токарний верстат і якісний різець.
Замовляючи конусний гвинт для дровокольного верстата, залиште токареві не тільки докладний ескіз, але і параметри, перевірені майстрами на практиці: конусність 1: 2, двухзаходная різьблення, крок 5-6мм. Профіль зуба різьблення повинен бути таким, як у шурупа по дереву.
Умільці, які працювали на саморобних гвинтових дроворуби, в своїх відгуках пишуть про те, що даний процес вимагає великої обережності. Подавати поліна потрібно тільки голими руками. Рукавицю може легко накрутити на гвинт, що серйозно травмує пальці.
При розколюванні полін з великими сучками і чурок з окоренкові частини колоди потрібно бути особливо уважним, оскільки гвинт в них часто застряє і його важко витягти, якщо у двигуна немає реверсу.
