Контактори серії КТ, КТП у своєму розпорядженні безліч характеристик і обов'язкових параметрів. Так як одою з основних конструктивних частин контактора є контакти, то такі параметри як розчин, провал і натискання на контактах вважаються фундаментальними. Внаслідок цього контакти підлягають обов'язковим періодичним перевіркам і в разі потреби регулюванню. Нижче на малюнку відображені положення контактів контактора серії КТ-6000 і КТП-6000, при яких здійснюється регулювання провалів, розчинів, натискань та одночасності торкання головних контактів.

Перевірка провалів контактів контакторів серії КТ, КТП.

Виміряти величину провалу на практиці неможливо, тому перевіряється зазор, який контролює провал, тобто зазор, що утворюється при повністю замкнутому положенні головних контактів, між Контактодержателі і регулювальними гвинтами важеля, який несе рухливий контакт. Провал головних контактів контролюють в замкнутому положенні магнітної системи контактора.

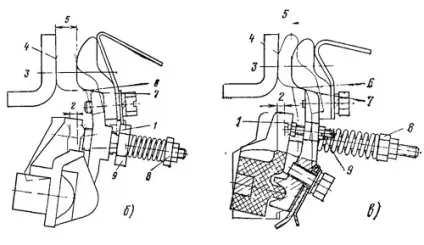

1 - місце прокладки паперової стрічки при вимірі початкового натискання на контакт; 2 - зазор, який контролює провал контакту; 3 - лінія торкання контактів; 4 - місце прокладки паперової стрічки при вимірі кінцевого натискання на контактах; 5 - розчин контакту; 6 - напрямок додатка зусиль при вимірі кінцевого натискання на контакти; 7 - напрям докладання зусиль при вимірі початкового натискання на контакти; 8 - регулювання натискання на контакт; 9 - регулювання провалу і одночасності торкання контактів.

Повна величина провалу гарантує повне кінцеве натискання на контакт. У міру того як контакт зношується провал зменшується відповідно і кінцеве натискання контакту стає менше, це може привести до перегріву контакту. Не можна допускати, щоб величина зазору контролюючого провал була менше половини його початкової величини.

Розчини контактів повинні відповідати встановленим розміром в залежності від моделі контактора і перевіряються калібром. У випадках, коли розчини не в порядку його регулюють поворотом упору навколо осі на 90о. У моделях контактора КТ і КТП передбачено кілька положень упору. які визначають ступені регулювання розчину.

Перевірка одночасності торкання контактів

Для перевірки неодночасності торкання контактів використовують щуп, який контролює зазор між контактами, коли інші контакти торкаються один одного. Одночасність торкання контактів дуже зручно контролювати за допомогою електричної лампочки (3-6 В), яка включена послідовно в ланцюг контактів, але в межах норм. У нових контактів допускається неодночасність торкання до 0,3 мм. Зверніть увагу, чим точніше відрегульовані провали, тим менше неодночасність торкання контактів.

Перевірка натискання контактів

Натискання контактів регулюється по найбільшим значенням в залежності від моделі контактора з тим, що б після зносу контакту натискання не знижувався нижче допустимих значень. Ступінь зносу контактів визначається величиною провалу. Коли в результаті зносу контактів провал виявляється менше допустимої величини, їх слід замінити новими. При зміні натискання слід звернути увагу, але то що б лінія натискання була приблизно перпендикулярна площині торкання контактів.

Початкове натискання є не чим іншим як зусиллям, яке створюється контактної пружиною в точці початкового торкання контактів. Внаслідок недостатнього початкового натискання можуть виникати оплавлення або приварювання контактів, а посилене початкове натискання призводить до нечіткого включення контактора або затримування його в проміжних положеннях. Початкове натискання перевіряється при розімкнутих контактах і відсутність струму в котушці. На практиці контроль початкового натискання контактів здійснюється не на лінії торкання контактів, а між рухомим контактом і важелем за допомогою динамометра, смужки тонкого паперу і петлі. Петля накладається на рухливий контакт, а тонка паперова стрічка вкладається між виступом вала і регулювальним гвинтом (контактори на 100 і 160 А), між власником і регулювальної втулкою (контактори на 400 А). Потім натягом динамометра визначається зусилля, при якому легко витягується смужка паперу. Це зусилля повинне відповідати початкового натискання контакту покладеному тієї чи іншої моделі контактора. У випадках, коли натяг не відповідає необхідній величині необхідно обертанням регулювальних гвинтів, гайок і втулок змінити затяжку контактної пружини. Після установки необхідного натискання регулювальні пристосування потрібно жорстко зафіксувати, щоб установка не порушилася.

кінцеве натискання

Кінцеве натискання характеризує тиск контактів при включеному контакторі. Відповідність кінцевих натискань табличних даних можливо тільки для нових контактів. Адже в міру зносу контактів величина кінцевого натискання буде зменшуватися. Для вимірювання кінцевого натискання необхідно провести повне включення контактів, для чого якір магнітної системи притискається до сердечника і заклинюється або підключається втягує котушка на повне напруга. Між контактами затискається смужка тонкого паперу, на рухливий контакт надівається петля (як при вимірюванні початкового натягу). Петля відтягується гаком динамометра до тих пір, поки контакти не розійдуться на стільки, що папір можна буде пересувати. Динамометр при цьому дає свідчення величини кінцевого натискання на контактах. Кінцеве натискання не піддається регулюванню, але контролюється. Якщо кінцеве натискання не відповідає необхідному, слід замінити контактну пружину і весь процес налаштування зробити спочатку.
