Щебнераспределітелей - механізм, який призначається для розподілу піску по полою на дорогах, укладання в один шар щебеню по попередньо нанесеному в'язкому матеріалу, що знаходиться в розплавленому стані. Це обладнання також використовується для висівок расклинивания покриттів і основ автомобільних доріг з дрібнофракційних твердих порід ..

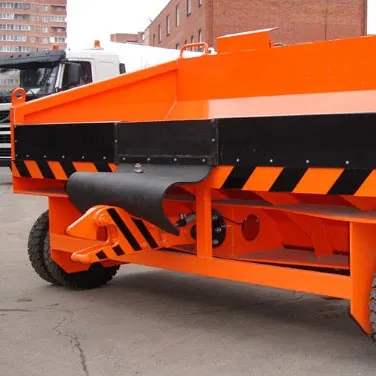

Безрамні Щебнерозподільники, у яких бункер є несучою частиною, складаються з Бунера, шнека, барабана для висівання, приводу, пристрої регулювання висіву, коліс, дишла на якому знаходиться стояночная опора, майданчики оператора. Бункер, оснащений двома колесами, в нижній частині має висівну щілину, над колесами розташовані крила, а з лівого боку - майданчик оператора. Для зручності завантаження щебеню і піску в задній стороні щебнераспределітелей, по всій довжині стінки, змонтований брус, який є упором для самоскидів, які виконують завантаження.

Дишло є ланкою конструкції, що з'єднує щебнераспределітелей і механізм для нанесення гудрону (автогудронатор). Шнек, який призначається для розподілу сипучого матеріалу всередині бункера від середини до країв, представлений двома обертовими частинами, оснащеними різноспрямованими лопатками. На сферичних підшипниках в нижньому сегменті бункера (над висівний щілиною) знаходиться пристрій, який називається висівна барабаном. Він має форму гладкого валу. Від шнека до висівна барабану обертання подається за допомогою ланцюгової передачі і механізму зчеплення. Шнек в процесі роботи розподіляє рівномірно щебінь, що подається за допомогою барабана до висівний щілини. Ще одна функція шнека - запобігання затримки висівають матеріалу над барабаном.

Оскільки шнек, висівний барабан і сам бункер є тими елементами конструкції, які зазнають сильне зношування, пов'язане з абразивним впливом розподіляється матеріалу (піску, щебеню), ці частини необхідно або спочатку виготовляти підвищеної міцності, або зміцнювати в процесі роботи. З цією метою конструктори пропонують використовувати стали Hardox. Ті, хто має твердість від 400 до 600 НВ, ці сплави можуть надійно захистити внутрішні частини щебнераспределітелей від стирання. Гладка поверхня листів не дає мокрому піску налипає на стінках. Експлуатувати обладнання, виготовлене з сталей Hardox, можна при температурах до -40 ° С, що дає можливість здійснювати будівельні і ремонтно-відновлювальні роботи навіть в холодну пору року.

Норма висіву матеріалу регулюється за допомогою зміни ширини щілини. Щілина закривається поруч заслінок, які розташовуються в нижній частині бункера і рухаються за рахунок шарнірів. Механізм регулювання висіву дає можливість змінювати положення заслінок і ширину смуги з висівають матеріалу шляхом перекриття щілини заслінками.

Якщо щебнераспределітелей монтується до трактора, а не до гудронатор, то з трактора знімають два колеса і він через дишло спирається на щеьнераспределітель. Електрообладнання дозволяє передавати звукові сигнали від щебнераспределітелей до транспортного засобу, що забезпечує переміщення обладнання для розподілу щебеню. За допомогою того ж електрооснащенія відбувається включення-виключення освітлення та світлової сигналізації.

Щебнераспределітелей маю продуману конструкцію, що дає можливість здійснювати роботи без порушення бітумно-гудронного покриття, має великий запас міцності, а при використанні зносостійких сталей Hardox може виконувати своє завдання без ремонту протягом більш тривалого терміну.
