Конструкція каркасного будинку своїми руками
Каркасний будинок завоював любов не тільки жителів Америки, Канади та Фінляндії, а й серед наших людей. Чому? Відповідь проста: такі будинки швидко зводяться, економні у використанні, добре зберігають тепло, можуть будуватися на будь-яких грунтах і в будь-який час року. Крім того, в зведенні конструкцій каркасних будинків немає нічого складного, і їх можна ставити своїми руками.

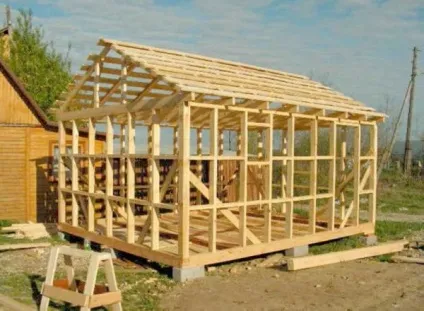

Каркасна конструкція з дерева
Види використовуваних матеріалів, їх плюси і мінуси
Традиційно в конструкціях каркасних будинків використовується дерево. Воно має такі переваги:
- недорогий матеріал
- легкий матеріал
- може бути оброблений своїми руками септиками і вогнезахист
- в нього легко входять цвяхи, болти, інші фіксують елементи
- легкість дерева дозволяє застосовувати в деяких випадках монтажний клей
- ре іржавіє
- повністю екологічний
- має приємний запах дерева, особливо хвойні породи

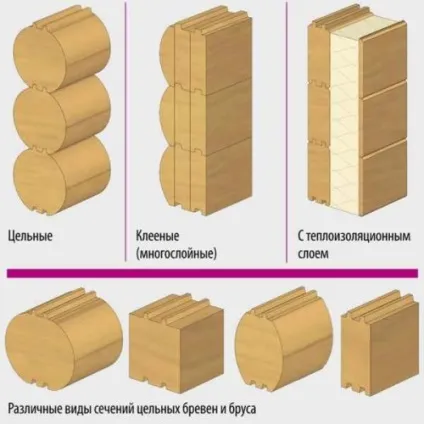

Види дерев'яного бруса для каркасної конструкції
Однак є й мінуси в каркасних конструкціях з дерева. Вони пов'язані в першу чергу з тим, що дерево - природний матеріал, який грає свою роль в харчовому ланцюжку:
- Потребує ретельної обробки від комах і бактерій.
- Схильний до горіння, тому вважається пожежонебезпечний, необхідно використовувати вогнезахист.
- У місцях зіткнення з металами викликає іржу у необробленого металу, при цьому дерево починає руйнуватися в своїй структурі, гниє.
Каркас будинку з металу не горить, не змінює форми, він довговічний. Однак він також потребує обробки, так як є схильність до утворення іржі. Матеріал важкий, і для транспортування і установки в каркасних конструкціях може знадобитися спецтехніка. До того ж, ціна металу буде істотно вище, ніж при зведенні дерев'яного каркаса.

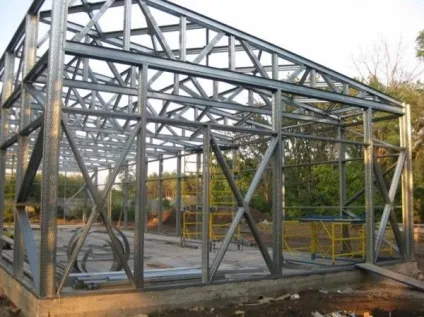

Каркас для будинку з металу
Робимо каркас для дому
Конструкція каркаса складається з металевих або дерев'яних балок, закріплених спеціальним чином. Каркас з металу або дерева складається з кутових стійок, внутрішніх стійок, горизонтальний перемичок, підкосів. Всі кріплення балок між собою повинні бути надійними, для чого використовуються куточки, саморізи, цвяхи. Поки стіна вдома не обшита, каркас слід підпирати тимчасовими укосинами, які не дають стіні відхилятися в сторону.

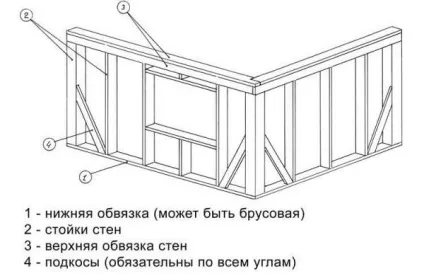

Схема конструкції каркаса стіни
Каркас встановлюється на обв'язку, яка є необхідним елементом майбутнього будинку. Обв'язка є брус або дошки, які укладаються на фундамент і закріплюються анкерними болтами. Між фундаментом і обв'язкою необхідно прокласти гідроізоляцію і, в деяких випадках, утеплювач. Це робиться для того, щоб дерево не контактувало в цементом, і не відбувалося його руйнування. Для металу використовується така ж технологія.
Фундамент для каркасного будинку вибирають легкий, так як сам будинок рідко сідає через свою невеликої маси. Винятки становлять глинисті грунти і сипучі.
Після установки всіх стійок і інших елементів каркасних конструкцій, виконується верхня обв'язка. Це останній етап у формуванні каркаса стіни, під час якого всі стіни з'єднуються в одну конструкцію.
З'єднання кутової стійки з обв'язкою
Не забувайте перевіряти всі елементи на геометрію. Вертикальні стійки повинні стояти строго вертикально, а кут між нижньою обв'язкою і брусом повинен бути рівно 90 градусів. Обв'язка повинна лежати на одному рівні, її якість багато в чому залежить від рівності фундаменту. Допускається перекіс в кілька міліметрів, але не більше 10 мм. Горизонтальні балки повинні лежати строго горизонтально, відстань між початком балки і нижньої обв'язкою має відповідати відстані між кінцем балки і обв'язкою.
Види з'єднання бруса в дерев'яному каркасі стіни
Пиріг стіни: кращі варіанти
Вважається, що пиріг каркасної стіни володіє кращими тепловими характеристиками, якщо порівнювати його з блочними або цегляними стінами. Ця думка має право на життя, так як у каркасної стіни набагато нижче теплопровідність. Що це означає? При нагріванні повітря всередині такого будинку, стіни практично не нагріваються, тому енергії витрачається на обігрів набагато менше. При цьому багатошарова конструкція дозволяє довгий час зберігати повітря комфортної температури, так як стіни не поглинають тепло, як цегла і блоки. В цементних будинках повітря не стане теплим і комфортним, поки не нагріються стіни, а на це потрібно і час, і електроенергія.

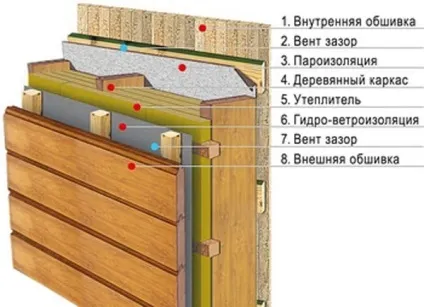

Каркас стіни з вентиляційним зазором
Простий пиріг стіни складається з наступних шарів: внутрішня обробка. листи ОСБ, пароізоляційна мембрана, утеплювач. гідроізоляція, листи ОСБ, зовнішня або зовнішня обробка. Це найпростіший пиріг і найпоширеніший, проте для поліпшення якості будинку існують деякі способи його поліпшення.
Якщо ваш будинок стоїть в місці, де часто вирують вітру, вам знадобиться додатковий шар вітрозахисту. Для цього зовнішні стіни будинку додатково утеплюють листами пінопласту. Саме цей матеріал рекомендується фахівцями для додаткової зовнішньої вітрозахисту в першу чергу через те, що йому не страшна волога, яка може потрапити зовні.
Іноді зовнішнє утеплення проводиться кам'яної ватою, так як вона більш жаростійкий. Але через її здатності вбирати вологу, зовнішнє утеплення стіни цим матеріалом нераціонально.

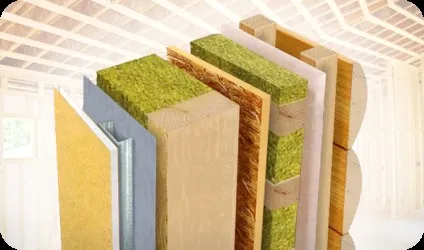

Пиріг стіни каркасного будинку з подвійною прошарком утеплювача
Так як каркасні будинки за своєю суттю нагадують термос, який зберігає тепло, гостро постає питання про вентиляцію. Без зміни повітря і його руху на стінах може накопичуватися конденсат у вигляді крапель води, а в самому повітрі знижується рівень кисню. Вирішує цю проблему вентиляція каркасного будинку, встановлена під час будівництва. А додаткову просушку стін від конденсату можна забезпечити, помінявши гідроізоляцію в стіні на пароізоляцію. Мембрану слід класти так, щоб волога не надходила ззовні в стіну, але при цьому могла виходити зі стіни і всередину будинку, і назовні.
Елементи майбутньої будівлі

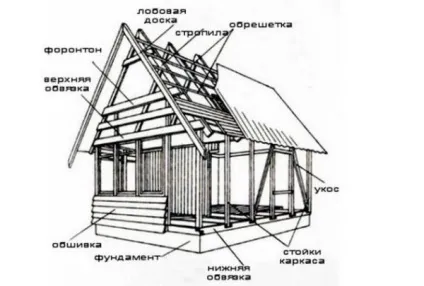

Основні елементи конструкції каркасного будинку
Так як будівництво каркасного будинку відбувається поступово, і новий етап будівництва починається після завершення попереднього етапу, важливо знати, які елементи конструкції будинку взагалі існують. Отже, будинок складається з:
- Фундаменту. Зведення фундаменту - це найважливіший етап будівництва. Це основа будинку, від якої багато в чому залежить довготривалість експлуатації будівлі.
- Обв'язки і стін. Нижня обв'язка фіксує стіни на фундамент, а верхня з'єднує всі 4 стіни в одну конструкцію. Стіни складаються з певних верств, які ми розглядали вище.
- Підлога. Він може бути виконаний у вигляді цементної стяжки по бетону або бути дерев'яним, основою якого складають лаги.
- Покрівля. Він виду покрівлі залежить і зовнішній вигляд будівлі, і його якість, особливо якщо під покрівлею буде розташовуватися житлова мансарда або опалювальний горище. Покрівля також складається з декількох шарів, серед яких утеплювач, пароізоляція, гідроізоляція, обрешітка і покрівельний матеріал. Якщо використовується гнучка черепиця, покрівля обов'язково включає листи ОСБ, на яку і укладається матеріал.
- Зовнішня і внутрішня обробка не є елементом конструкції будинку, але є завершальним етапом у формуванні будівлі.
