Конструкція даху креслення мансардної покрівлі

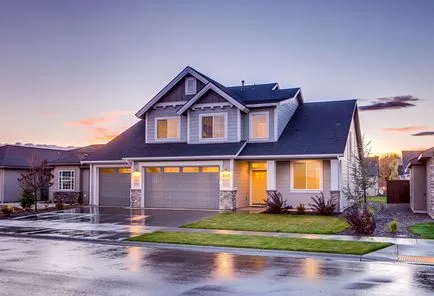

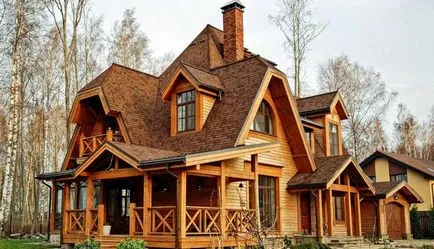

Чарівний і практичний будинок з мансардою в традиційному стилі

Мансарда - це затишний куточок в будинку, який може використовуватися в якості кабінету, більярдної, можна обладнати в ньому спальню або вітальню. Перевага будівництва саме мансардного поверху - це фінансова складова. До того ж ламані геометричні лінії приміщення дозволяють зробити інтер'єр індивідуальним. Перш ніж переходити до внутрішнього оздоблення простору, необхідно визначитися з типом конструкції даху. Улаштування покрівель - це завершальний етап будівництва. Якісно побудована дах забезпечить надійне і комфортне проживання мешканців будинку. Креслення мансардної покрівлі дозволить наочно побачити майбутню конструкцію.

Типи розташування мансарди

Мансарда - це обмежений простір між міжповерховими перекриттями знизу і покрівельними скатами зверху. У відповідністю з обраної формою похилого даху мансарда може бути:

симетричною одноповерхової з двосхилим дахом;
симетричною одноповерхової з ламаної двосхилим дахом;
асиметричною одноповерхової;
асиметричною двоповерхової.

Сучасний дизайн приватного будинку з мансардою

Види конструкції мансардних дахів

Перш ніж приступити до зведення даху, необхідно підібрати найбільш правильну конструкцію. Типові конструкції даху повинні вписуватися в місцеві кліматичні і атмосферні умови. Завдяки правильному вибору, визначається і матеріал для покриття мансардної покрівлі.

Рада! Якщо в регіоні будівництва будинку часті рвучкі вітри, дах повинна бути низькою, так як висока дуже нестійка до таких навантажень. Якщо часті снігопади - слід вибрати, навпаки, високий дах з найбільш крутими схилами.

Плоскі конструкції покрівлі не рекомендується зводити в житлових будинках. Вони вимагають постійного профілактичного сезонного ремонту. Тому скатний дах буде чудовим вибором. Подібна конструкція витримує різні погодні умови: сніг, дощ, листя і гілки.

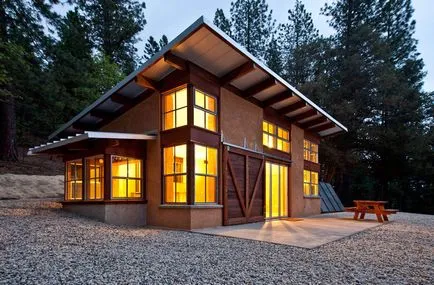

Односхила мансардний дах

Види стропильних систем

Розрізняють два основних види кроквяних покрівельних систем:

Висяча кроквяна покрівельна система

Основне навантаження розподілено між двома несучими опорами - зовнішніми схилами даху мансарди. Несучі кроквяні балки закріплюються за допомогою металевої затягування над підставою кроквяної ферми або внизу. Один проліт покрівельної кроквяної системи не може перевищувати восьми метрів. Щоб не прогиналися кроквяні ноги необхідно урізати ригелі паралельно затягування. Також додатково зміцнюється конструкція за допомогою монтажу бабок.

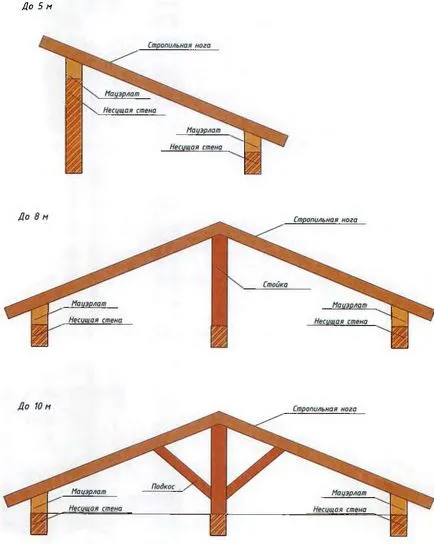

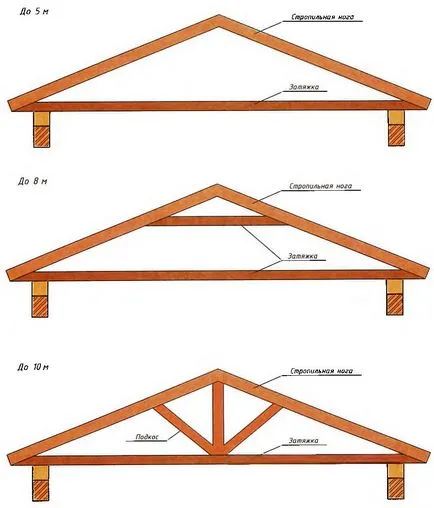

Висячі крокви різної довжини

похилі крокви

Подібні конструкції зводяться, спираючись на внутрішні несучі стіни. Також опорами служать і зовнішні стіни будинку. У випадках, коли похилі крокви необхідно встановити без зведення внутрішніх стін, монтуються додаткові несучі опорні балки, які потім декоруються в колони. Подібна конструкція найдешевша, але абсолютно не поступається за надійністю.

Важливо! Похилі крокви монтуються на внутрішні стіни за умови, що відстань між ними не перевищує 6 метрів. Якщо ця відстань більше, необхідно в проміжках через кожні 6 метрів ставити опорні балки.

Конструкція кроквяної ферми встановлюється на стіни. Зверху ферми крокви з'єднуються прогоном, який підбивається коником. Прогін може бути як металевим, так і дерев'яним. Прокладка стропильних ніг здійснюється через пази, облаштовані в зовнішній стіні.

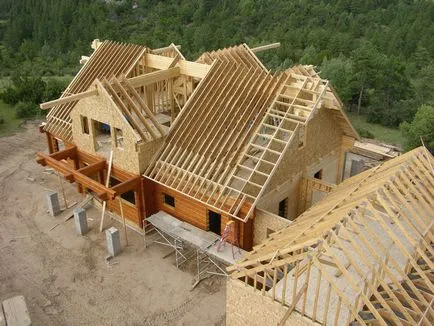

Похилі крокви різної довжини

Форми горищних дахів

Похилі покрівельні конструкції представлені безліччю систем:

односхилі;
двосхилі;
вальмовиє;
шатрові;
багатощипцеві;
купольні (конічні).

Односхила покрівельна система - це несуча конструкція, крокви якої спираються на зовнішні несучі стіни будинку. Стіни можуть мати як різну висоту, так і бути симетричними. Найбільш часто подібні системи покрівельний конструкцій застосовуються в будівлях господарського призначення: гараж, сарай, тераса. Але, варто зазначити, що почастішали випадки будівництва будинків з односхилими дахами. Архітектурна мода пропонує оригінальні рішення і цікаві дизайнерські втілення в будівництві мансарди будинку з односхилим дахом.

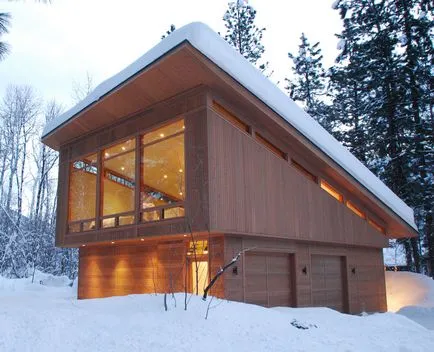

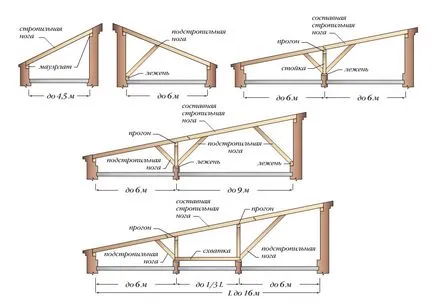

Схема пристрою односхилим покрівлі

Двосхилий покрівельна система - це класична конструкція мансардного даху. Відносяться до найпоширенішого виду інженерних рішень - щипцевій.

Важливо! Ламані мансардні дахи - це варіації двосхилих покрівель. Вони можуть розташовуватися симетрично і асиметрично, перебувати в одному і двох рівнях.

Оптимальний кут нахилу двосхилим покрівлі - 30-60 градусів. Варіант виконання ламаного даху зменшує загальне навантаження на несучі стіни, розподіляючи її по поверхні. Перевагою такої конструкції є стійкість до різних погодних умов. Вальмовая покрівельна система - це Чотирьохскатні тип даху. Торцеві поверхні (вальми) мають трикутну форму, скатні поверхні - трапецієподібної форми. Розрізняють модифікації:

датська покрівля - об'єднує в своїй конструкції двускатную і вальмовую дах;
полувальмовая дах.

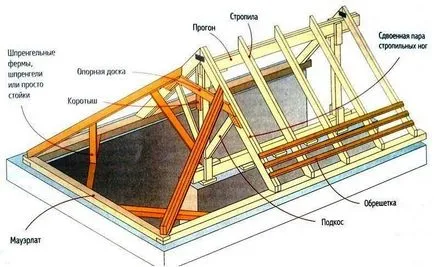

Кроквяна система вальмового даху

Шатрова покрівельна система - чотирьохскатний дах, що складається з чотирьох рівнобедрених трикутників, що замикаються вершинами в одному місці. Дуже добре підходить для квадратних будівель. Необхідною умовою зведення подібної конструкції є дотримання симетричності всіх елементів. Багатощипцовий покрівельна система - складна штативом конструкція. Може перебувати в різних рівнях. Подібна система рівномірно розподіляє навантаження по поверхні даху. Має велику кількість внутрішніх і зовнішніх кутів нахилу з різними величинами, а також, велика кількість ребер-скатів. Мініатюрна (конічна) покрівельна система - підходить для круглих споруд. Вкрай рідко застосовується в будівництві мансардних будинків. Але відмінно виглядає при спорудженні круглих башточок.

Пристрій багатощипцевих даху

Переваги та недоліки односхилих дахів

Найпростішим варіантом в монтажі є односхилий дах. Як матеріал для зведення можуть застосовуватися залізобетонні плити. Однак, більш поширений варіант монтажу за допомогою кроквяної системи. Переваги односхилих стропильних покрівельних конструкцій:

Економія будівельних матеріалів - це найекономічніший спосіб зведення покрівлі.
Монтаж можна виконати самостійно.
Легка вага конструкції. Підходить для будинків з полегшеним фундаментом.
Монтується як на висотні будівлі і споруди, так і на невеликі господарські будівлі на приватній ділянці.
Легко обладнати мансарду.
На відкритих вітряних ділянках застосовуються односхилі конструкції з невеликим кутом нахилу.

До недоліком односхилих конструкцій відносяться:

Низька стійкість до сніжним навантаженням.
Підвищена гідроізоляція з метою запобігання протікання. Постійний сезонний огляд і ремонт дрібних тріщин і ямок.
Громіздкий зовнішній вигляд конструкції.

Одна з найпростіших покрівельних конструкцій - односхилий дах, її зведення під силу навіть несильно досвідченим будівельникам

Найбільш оптимальним кутом нахилу односхилим покрівлі є кут в 45 градусів. Рекомендується конструювати такі дахи в південних вітряних посушливих районах. Вкрай не рекомендується облаштування односхилого даху в північних снігових регіонах.

Правила монтажу кроквяної системи

Кроквяні покрівельні системи зводяться за такими правилами:

Перетин балок не може бути менше 100х100 мм.
Обов'язкове облаштування гідроізоляції.
Зафіксовані скобами несучі вузли, необхідно додатково скріплювати обв'язкою з стальки.
Вологість дерев'яних елементів не повинна бути вище 10%.
Всі елементи з дерева в обов'язковому порядку обробляються антисептиком і протівомоськитнимі засобами.

Важливо! Найкращим кроквяних матеріалом є хвоя. Вона найбільш стійка до атмосферного впливу кліматичного середовища.

Додатково дерев'яні елементи покриваються протипожежними засобами. Загальна схема установки кроквяної покрівельної системи:

облаштування каркасу;
монтаж опорних балок;
установка крокв.

Кроквяна покрівельна конструкція щільно і надійно закріплюється. Потім монтуються ступінчасті виїмки стін. Після цього виконуються роботи по теплоізоляції і гідроізоляції покрівлі. Після їх завершення приступають до установки обрешітки і укладанні обраного покрівельного покриття. Потім встановлюються врізні або слухові мансардні вікна і виробляються внутрішні і зовнішні оздоблювальні роботи.

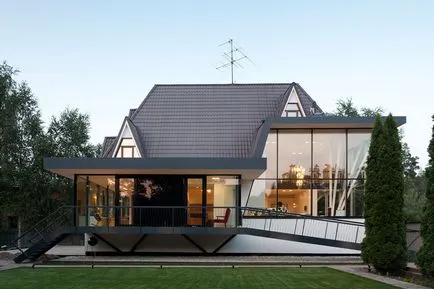

Будівництво будинку з мансардним дахом

Етапи монтажу кроквяної каркаса

Укладається верхній брус. Всі елементи скріплюються скобами і обв'язуються сталька. Це буде підкроквяна рама.
Монтаж мауерлата. Саме ця система є основною для всієї покрівлі мансарди. Застосовуються дошки товщиною 50 мм і бруси 100х150 мм. По периметру стін зміцнюється брус і обшивається дошкою, додатково обв'язується сталька.
Під бруси укладається шар гідроізолятора.
Зводяться кроквяні ноги. На мауерлат наносяться мітки з кроком 15 см і прибиваються бруси.
До фронтону кріпляться крайові кроквяні ноги. Дуже важливо на даному етапі, щоб край з крокв становив рівну лінію.
До крокв кріпиться рівнева мотузка і встановлюються залишилися крокви.
Мансардні вікна закладаються на етапі зведення крокв.
Стропногі зливаються воєдино. Кріпиться конькова балка.

Етапи складання креслення проекту

Креслення даху для мансарди починається з вибору її форми, і визначення перетину крокв і кроку монтажу.

Для визначення розмірів кроквяних ніг враховуються такі параметри:

кут ухилу;
матеріал для покриття даху;
кліматичні особливості місцевості, в якій ведеться будівництво.

Наступним етапом є визначення кількості крокв. За виконання конструкція кроквяної даху може бути як похилій так і висячої. Перед проектуванням необхідно вибрати тип конструкції.
Розрахунок обрешітки покрівлі. виділяють:

суцільне бітумне рулонне покриття;
звичайне листове (хвилясте) покриття.

Обчислюється кількість деталей для кріплення, інших допоміжних наполегливих елементів.

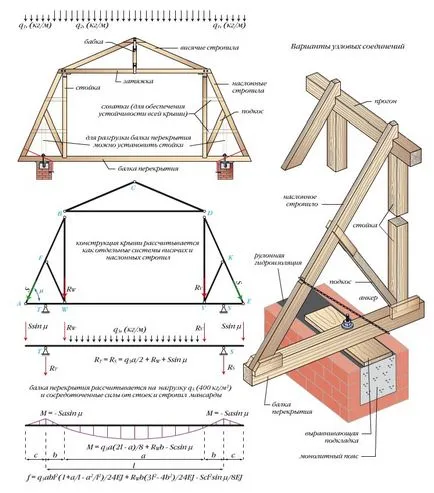

Мансардний дах з похилими і висячими кроквами, з виносом низу крокв за стіну

Креслення повинен включати не тільки візуальне виконання покрівельної конструкції, але і містити такі дані:

стикування даху з парапетом притискним профілем;
стикування покрівлі з парапетом без притискного профілю;
схему стику схилів;
планування мансардного даху з прорізом для дверей;
розрахунок числа дерев'яних елементів будівельних матеріалів і кількість покрівельного покриття;
обладнання водостоку і снігозатримуючої елементів.

Важливо! Якщо вирівняти кути нахилу верхніх і нижніх скатів мансардного даху, то за зовнішнім виглядом вона буде нагадувати класичну конструкцію двосхилим покрівлі. При цьому схема самої силової наполегливої конструкції залишиться без змін в стандартному виконанні, який застосовується для ламаних покрівельних конструкцій.
