коник даху

Провідну навантаження на собі тримає верхня, горизонтальна балка даху, яка називається коником. Він утворюється в місці примикання скатів і служить з'єднує елементом кроквяної групи. Коник буває двох видів, і якщо в першому випадку це брус на вертикальних стійках, то в другому випадку коником є прогін, встановлений в вершинах стропильних ніг.

Таким чином, коник вашої даху і вибір його конструкції, залежить від уподобань господаря будинку. Завжди хочеться отримати довговічну і міцну покрівлю, і щоб легше було визначитися, розберемося в призначенні коника і його різновидів.

Для чого потрібен коник?

Крім правильного розподілу навантаження, коник даху виконує роль вентиляційного каналу, що запобігає скупченню вологи в просторі під покрівлею споруди. Цей повітрообмін не дає розвиватися процесам гниття в дерев'яних елементах даху, істотно продовжуючи термін їх служби.

Різноманітні архітектурні рішення передбачають багатоваріантність їх виконання, але коник даху залишається визначальним міцності елементом конструкції. Це стосується і вальмових дахів, і більш складних ламаних конструкцій зі зміщеними ковзанами, і висновком горищних вікон на поверхню ската. Тому вибір інструменту та розрахунок матеріалу залежить від типу покрівлі та різновиди коника, як завершального елемента даху.

Типи коникових конструкцій і види комплектуючих

Ми бачимо, що коник на дах і вибір його типу визначає конструкцію системи крокв, тому розглянемо види ковзанів, а саме:

Коник, який кріпиться на вертикальних стійках і укосах, що забезпечують жорстку конструкцію і дозволяє уникнути поздовжніх коливань при вітрових навантаженнях, до нього попарно кріпляться крокви;
Або прогін, при з'єднаних кроквах, служить для додання жорсткості даху, і виконаний у вигляді двох дощок у верхній частині крокв або бруса під кроквами.

У першому випадку, спочатку коник ставиться на вертикальні стійки, а потім робиться примикання крокв з урахуванням товщини подальшого монтажу обрешітки. У другому випадку, первинним є процес монтажу крокв, а сполучення коника з ним буде вторинним. Характеристики міцності, при дотриманні правил будівництва, в обох випадках однакові і конструкція залежить від вашого вибору.

Після того як ви визначилися з видом покриття, потрібно вибрати відповідний матеріал для коника на даху.

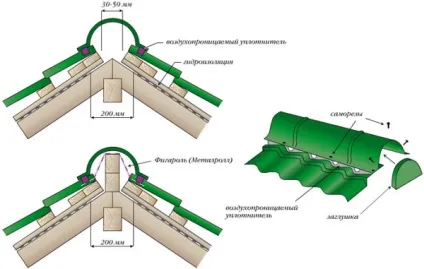

Цей елемент називається коньковой планкою і буває наступних видів:

прямокутного перетину, найпростіший по зовнішньому сприйняттю вид;
ребровой з вузлом жорсткості п-образного чи іншого перетину;
фігурний профіль, для найкращого примикання на схилах;
напівкругла планка з анти вітровими заглушками;
конусний вигляд;
і рельєфний тип планки.

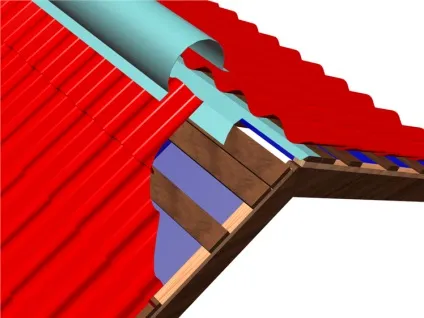

Крім перерахованих видів, в сучасних комплектуючих ковзанів для вашої покрівлі, є врізні елементи. Потрібно згадати також конусні заглушки, всілякі профілі, а також частини конькового покриття з аераторами. Перед монтажем необхідно приготувати елементи коника, а саме:

обраний вами тип конькової планки з аераторами або без;
стрічка вентиляційна по подвоєною довжині коника;
спеціальний кріплення для громовідводу;
саморізи покрівельні;
силіконовий чи іншої герметик;
коньковий ущільнювач.

Всі ці елементи вимагають кількісного розрахунку по довжині покрівлі з невеликим запасом на випадок непередбачених обставин. Не потрібно забувати про вимоги безпеки при монтажі та працювати в захисних рукавичках, спецодязі і м'якому взутті.

Не можна працювати в вітряну погоду, щоб уникнути пошкодження матеріалу, і виключити небезпеку травм для сторонніх людей. Також потрібні справні інструменти і оснащення, які складаються з наступного комплекту:

будівельний рівень;
надійна сходи з вузлом зацепа на покрівлі;
електроножиці і ножиці по металу;
дриль зі свердлами потрібного діаметру;
точна рулетка;
укомплектований шуруповерт з битами відповідного розміру.

Слід розуміти, що використання болгарки зменшує довговічність покрівельної планки, оскільки порушує захисний шар, нанесений на поверхню матеріалу. Після того як ми дізналися що це таке і як вибрати саме цей коник покрівлі, потрібно розрахувати параметри вироби і тонкощі його монтажу.

Висота коника і від чого вона залежить?

Розрахунок висоти коника залежить від вибору кута ската покрівлі. Оптимальним він вважається тоді, коли враховані погодні умови характерні для вашої місцевості. Переважна роза вітрів диктує вибір висоти фронтону, а передбачувана снігове навантаження в вашому регіоні дає можливість уточнити кут нахилу скатів.

Після того, як ви визначили цю величину, починається підрахунок висоти верхнього обріза даху. Треба врахувати, що коник для даху буде залежати і від того, як ви збираєтеся використовувати горищне приміщення. Якщо воно буде житловим, то це поведе за собою неминуче збільшення висоти коника, а узгодити вітрове навантаження на фронтон і безпосередньо покрівлю буде складним завданням. Вальмові даху частково знімають атмосферний вплив і є виходом з ситуації, але треба розуміти, що при цьому варіанті житлова площа зменшується.

Коли прораховані всі обставини, можна, навіть складний дах, розбити на більш прості елементи і прорахувати кожен окремо. Матеріал, що використовується, за заводськими рекомендацій, має на увазі граничні кути нахилу покрівлі, при яких він може тривалий час експлуатуватися.

Якщо знати такий показник, як ширина будови і кут нахилу покрівлі, по геометричним формулами легко обчислити висоту коника і довжину крокв. При цьому конкретний розмір в умовах складної даху, залежить від параметрів її елементів. Припустимо, що довжина двосхилим покрівлі 6 м, а кут ухилу дорівнює 40 градусам, тоді висота коника буде рівною 6 м / 2 х 0,86 = 2,58 м. Таким же чином розраховується кожну ділянку складної даху.

Технологія монтажу конькового покриття

Закінчивши розрахунки, провівши всі підготовчі заходи, переходимо до перекриття даху коньковимі елементами. Найважливішим слід вважати дотримання техніки безпеки, наявності справного інструменту, оснастки та надійних сходів. Працювати необхідно вдвох. Процес монтажу складається з ряду етапів:

перевірка горизонтальності конькового бруса;
надійне кріплення вентиляційної стрічки;
монтаж торцевих вітрозахисних елементів;
почергове кріплення крайніх коникових планок;
установка між крайніми елементами розмічального шнура, який дозволяє дотримати горизонтальність і співвісність при монтажі планок;
перехлест між коньковимі планками повинен бути не менше 10 см;
крок кріплення саморізами повинен становити 40-50 см, в повній відповідності з обраним матеріалом покрівлі.

Необхідно звернути увагу на монтаж коникових планок з аераторами, які слід розміщувати на заздалегідь розрахованих точках, а інші планки стикувати з ними. Якщо їх точне розташування не критично, то монтуємо послідовно, не забуваючи про Нахлести планок. Щоб оперативно здійснити роботу потрібно мати під рукою справний інструмент, в тому числі і шуруповерт зі змінними акумуляторами.

Для робіт на вальмовой покрівлі існують врізні коньковие планки. А для житлового горищного простору, використовуються різноманітні елементи, які дозволяють захистити стики при врізки мансардних вікон і інших ускладнюють елементів конструкції. Вітрові планки, разжелобки і карнизи стануть важливим елементом даху і не дозволять атмосферних опадів проникнути під покрівельне простір. Саморізи повинні за кольором відповідати обраному типу покриття коника і кріпитися строго під кутом в 90 градусів до площини ската.

Правилами забороняється використовувати будівельну піну при монтажі коника даху, оскільки вона руйнується від вібрації і ультрафіолету, а також перешкоджає належній вентиляції під покрівельного простору. Перед монтажем покрівлі необхідно захистити всі дерев'яні конструкції даху спеціальними просоченнями, щоб запобігти гниттю, заплесневение і згубний вплив жука-древоточца.

висновок

Сподіваємося, що ми знайшли відповіді на всі питання про правильну установку коника даху, які вас цікавили. Монтаж коника, вибір його типу, правильно підібраний інструмент, технологія робіт, висвітлені нами детально і гранично ясно.

Довговічна, надійна дах буде вам довго служити, якщо ви будете дотримуватися правил цього виду робіт і виберете якісний, надійний матеріал. Нехай ваш затишний будинок вас тільки радує.
