Конденсатозбірники на газопровідних мережах конструкція і призначення

Газопровідні мережі побутового, комунального і промислового призначення потребують якісного і сучасному обладнанні, адже тільки в такому випадку вони прослужать максимально тривалий період. Як показує практика, газопровідна мережа - це не тільки надійні і міцні труби, але і різна арматура запірного, що регулює і обслуговуючого призначення. Одним з незамінних засобів для підтримки ефективної і безпечної роботи системи є конденсатосборник купити який на сьогоднішній день можна без особливих проблем. Однак вибір даного пристрою вимагає зваженого підходу і точних розрахунків, в іншому випадку збірка просто-напросто не буде справлятися зі своїм завданням.

Зазвичай мережі газового господарства відрізняються значною протяжністю і різним призначенням. Крім звичних магістралей, що подають в населені пункти і житла побутовий газ, є трубопроводи газу промислового призначення, мережі станцій газовидобутку. Кожна з цих мереж розрахована на цілорічне безперервне використання. Слід врахувати, що по трубопровідним мереж транспортується газ різної якості і ступеня вологості. При транспортуванні вологих неосушених газів нерідко, особливо в холодну пору року, утворюється конденсат, що складається з важкого вуглецю і водяної пари. Його утворення є наслідком випаровування природної вологи з газових середовищ. Надлишок конденсату, як правило, знижує ефективність мережі, погіршує якість поданого середовища, тому з будь-якого газопроводу потрібен своєчасно видаляти накопичилася вологу.

Найбільші скупчення конденсованої вологи спостерігаються в нижніх точках газопровідної траси і у голови трубопроводу. Саме там встановлюються конденсатозбірники, що збирають надлишок вологи для її подальшого виведення за межі системи. В даний час виготовленням даної арматури займаються багато компаній як вУкаіни, так і за кордоном. Конструктивні особливості, принцип установки на мережі і розміри пристроїв можуть бути різними, однак принцип роботи у них схожий. Всі пристрої накопичують в собі конденсат, який згодом видаляється з резервуарів одним із зручних способів. Грамотний монтаж і правильне обслуговування дозволяють експлуатувати конденсатозбірники на трубопроводі протягом тривалого часу, причому деякі моделі можуть працювати без додаткового обслуговування і ремонту.

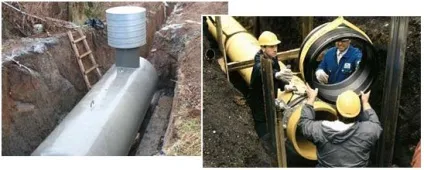

Число пристроїв і їх обсяг залежать від параметрів газопроводу і обсягів випадає конденсату. Крім установки на знижених ділянках траси і в головній частині мережі, конденсатозбірники встановлюють також перед компресорами або компресорною станцією. Конструкція даного пристрою включає в себе спеціальну ємність, в яку надходить конденсат. Даний резервуар може розташовуватися під газопроводом, з'єднуючись з ним спеціальними патрубками. Конденсатозбірники можуть також мати продувну трубку, один кінець якої з'єднаний з резервуаром, а інший виведений назовні. Зовнішній кінець пристрою оснащується запірною арматурою у вигляді засувки або вентиля, яка запобігає викид конденсату в зовнішнє середовище.

Деякі види конденсатозбірників мають тупикову конструкцію без продувочной трубки. Крім того, вони можуть бути ізольованими або зовсім не мати ізоляції.

Конкретний тип пристрою і його обсяг можна дізнатися тільки за допомогою професійно виконаних розрахунків. Чим більше вологим є транспортується газ, тим більший обсяг конденсату буде утворюватися. Тому для вологих середовищ конденсатосборник на газопроводі зазвичай має більший обсяг. На мережах, що подають попередньо осушене газ, доцільно встановлювати пристрої з невеликими обсягами приймають резервуарів. Крім того, параметри пристрою для збору вологи повинні відповідати типу тиску газу в мережі. Кожна модель розрахована на системи високого, середнього та низького тиску газу, що обумовлює технологічні відмінності в конструкції виробів.

Для мереж із середнім і високим тиском виробляються конденсатозбірники, мають додаткову захисну трубку, внутрішній стояк і розташований на ньому кран. Для газопроводів низького тиску пристрій виконується у вигляді ємності з відвідної трубкою з муфтою і пробкою. Трубка виводиться на поверхню під килим і служить для продувки конденсатосборника і видалення скопилася вологи. Видалення конденсату на мережах низького тиску проводиться вручну або за допомогою вакуумної цистерни або насоса. Для мереж, які експлуатуються при низьких температурах, відкачування конденсату може виконуватися вручну.

Трубопроводи, що транспортують газ високого і середнього тиску, використовують конденсатозбірники, з яких конденсат відводиться тиском газу. Злив конденсату в грунт, на проїжджу частину і т. Д. Строго заборонений, оскільки містяться в газовому конденсаті речовини токсичні і можуть завдати шкоди навколишньому середовищу, а також здоров'ю людини. Крім того, конденсат може бути вогненебезпечним, тому його видалення з мережі проводиться виключно під наглядом висококваліфікованих фахівців і з застосуванням відповідного обладнання та інструменту.

В середньому термін служби конденсатосборника становить близько 10 років. Після закінчення даного терміну потрібна установка нового пристрою.

Продувальна трубка конденсатосборника служить для відводу вологи, продувки, промивання та обслуговування пристроїв. Вона захищена від можливих пошкоджень міцним футляром. Отводная трубка пристрою на мережах середнього та високого тиску у верхній частині забезпечена отвором невеликого діаметру (близько 2 мм). Це дозволяє стабілізувати різницю тисків в трубопроводі і трубці і попередити рух конденсату вгору і його замерзання взимку при досить низьких температурах повітря. Відповідно, такі пристрої можна використовувати в суворих кліматичних умовах в різних країнах.

При підземному монтажі газопроводів на виведеної під килим трубці є пластина, яка вимірює різницю потенціалів на трубці і грунті. У безпосередній близькості від трубки монтується заземляющий електрод. Діаметр пристроїв може бути різним і відповідає діаметру трубопровідної мережі, на яку вони встановлюються. В даний час можна придбати вироблений вУкаіни або за кордоном конденсатосборник діаметром від 25 до 530 мм. Даний діапазон є досить значним. Ці параметри дозволяють встановити пристрій на будь-якому газопроводі побутового або промислового призначення.

Вибираючи пристрій для установки на газопровід, слід виходити з основних параметрів мережі. Це тип трубопроводу - високого, середнього, низького тиску, діаметр труб, глибина залягання мережі, умовне робочий тиск, ступінь вологості газу, що подається, від якої залежить обсяг пристрою. Залежно від протяжності трубопроводу може знадобитися установка декількох пристроїв по найбільш раціональної схемою. Відповідні розрахунки можуть виконати кваліфіковані фахівці газового господарства.
