Комутатори рівня ядра cisco

комутатор ядра

пакетів з даними між окремими сегментами мережевої інфраструктури

Організація надійної і розширюється інфраструктури мережі - це запорука успішного ведення бізнесу. Зокрема, оптимальні та різнопрофільні рішення можна знайти у провідного виробника мережевого устаткування - Cisco.

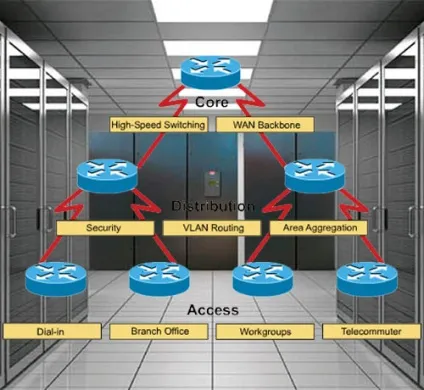

Варто зазначити, що для підвищеного ступеня надійності необхідно організувати відмовостійкість (тобто, встановити резервне обладнання) на кожному рівнів мережевої інфраструктури. Розглянемо структуру мережі на основі ієрархічної моделі:

Комутатори агрегації підтримують велику кількість VLAN, Стекування і різні аплинк-модулі. Вони повинні розпізнавати і обробляти велику кількість MAC адрес (всіх користувачів). Комутатори агрегації також дозволяють значно знизити навантаження на мережу за рахунок розподілу трафіку між окремими VPN без задіяння комутаторів рівня ядра. Ці пристрої мають мінімум два аплинк каналу: для доступу і для ядра. Зазвичай вони забезпечені швидкісними портами (Gigabit Ethernet), а для аплинк-підключень використовують порти стандарту 10 Gigabit Ethernet або 40 Gigabit Ethernet. Функціонал даних пристроїв не передбачає підтримку технології PoE на портах.

Дані пристрої забезпечують обробку всієї вхідної інформації і обмін з каналами провайдера послуг. На цьому рівні важлива надійність і резервування пристроїв, а також наявність запасних блоків живлення, вентиляторів (2 і більше) і кабельних з'єднань. Комутатор ядра повинен володіти високою пропускною здатністю (завдяки портам 1 Гбіт, 10 Гбіт або 40 Гбіт), щоб ефективно розподіляти пакети даних між окремими сегментами мережевої інфраструктури. Крім того, пристрої рівня ядра повинні підтримувати технології агрегування підключень, для того, щоб забезпечити відмовостійкість мережі в разі обриву з'єднання на одному з каналів зв'язку.

Це більш прості в своїй конфігурації пристрою (в порівнянні з пристроями вищих рівнів), які збирають на себе всі клієнтське обладнання. Вони забезпечені портами доступу Fast Ethernet або Gigabit Ethernet, мідними портами і оптичними \ мідними АПЛІНК. Комутатори доступу можуть підтримувати Стекування, а також технології харчування PoE і PoE +, подаючи на підключені пристрої різну потужність. У разі, коли доступ до мережі виділяється виключно для корпоративних клієнтів, необхідно, щоб комутатори рівня доступу додатково підтримували такі технології, як QinQ, VPLS (Virtual Private LAN Service), E-Line і E-LAN.

Крім того, комутатор ядра повинен підтримувати технологію, засновану на стандарті IEEE 802.3ad, EtherChannel. EtherChannel реалізує процес об'єднання від 2-х до 8-ми каналів передачі даних (вони при цьому повинні володіти однаковою швидкістю - 100 Мбіт / с, 1 Гбіт / с або 10 Гбіт / с кожен), створюючи таким чином загальний потік зі швидкістю до 80 Гбіт / с.

Технології, що застосовуються для комутатора ядра

Оскільки основним завданням комутатора ядра є розподіл пакетів даних між окремими модулями мережі, ці пристрої повинні підтримувати функціонал Layer 3 і вище. Крім того, цей тип пристроїв повинен підтримувати підключення з максимально можливою пропускною спроможністю (1 Гбіт / с, 10 Гбіт / с, 40 Гбіт / с і 100 Гбіт / с).

Ще однією, не менш важливою характеристикою є підтримка технології многоадресного розподілу навантаження (по IP адресам) ECMP, що використовує один з алгоритмів Source and Group Address Using the Basic SG-Hash Algorithm або Source, Group and Next-Hop Address Using the Next-Hop- Based Hash Algorithm. Ця технологія реалізує передачу многоадресного трафіку від пристроїв, які посилають безліч потоків або передають певну кількість каналів (наприклад, сервери IPTV або відеосервери MPEG). До введення цієї можливості програмне забезпечення Cisco IOS підтримувало багатоадресне розподіл навантаження ECMP, засноване тільки на адресу джерела. Дана версія технології обмежувала загальний обсяг трафіку, що відправляється з одного джерела на кілька груп, здійснюючи розподіл навантаження по шляхах однієї довжини.

Резервування на логічному рівні

Під цим типом резервування мається на увазі активізація резервного каналу передачі даних при втраті зв'язку з основним каналом. Залежно від норм, встановлених конкретним стандартом відмовостійкості, прийнятний час відновлення може становити 10, 50 або 300 мс. Для забезпечення відмовостійкості на логічному рівні виробники комутаторів ядра використовують такі технології, як M-LAG (для резервування лінків і пристроїв) і EtherChannel (для резервування лінків), які вживають відповідних заходів щодо запобігання утворенню "петель" і "єдиних точок відмови".

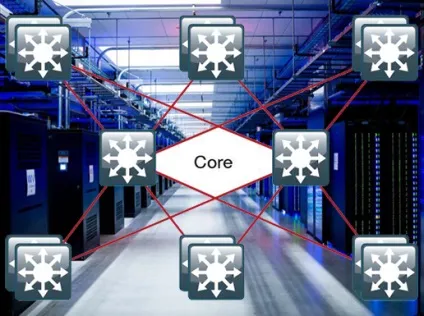

Резервування ядра мережі

Резервування ядра мережі може здійснюватися на двох рівнях: апаратній і логічному. Нижче наведені описи основних принципів резервування кожного з цих рівнів.

Резервування на апаратному рівні

Організація резервування на апаратному рівні в ЦОД є одним з ключових етапів, необхідних для відповідності Tier III і вище (відповідно до стандарту TIA-942). Щоб гарантувати надійність роботи ядра мережі, необхідно забезпечити такі резервні елементи, як джерела безперебійного живлення, дизельні генератори, надлишкові одиниці обладнання (зокрема, дублювання (яке може бути дворазовим) комутаторів, маршрутизаторів з можливістю функціонування в режимах active - standby) і / або модулі (якщо це обладнання має модульну архітектуру). Відмовостійкість, забезпечена на рівні ядра, зможе гарантувати стабільну роботу всіх нижчих рівнів ієрархічної моделі мережі (рівня агрегації і рівня доступу). Крім того, в залежності від топології мережі, - "зірка" або "кільце", - необхідно забезпечити резервування кабельних трас, що проходять аж до комутаторів доступу. У зв'язку з тим, що кожна наступна зварювання оптичного кабелю тягне за собою втрати в швидкості передачі даних, використання топології "зірка" малоефективно при побудові великих мереж (в межах селища, міста або навіть країни).

"ВТК ЗВ'ЯЗОК пропонує найширший вибір мережевого обладнання представницького класу. Команда ВТК ЗВ'ЯЗОК протягом багатьох років успішно розробляє проекти з організації мережевої інфраструктури.

Вимоги до комутатора ядра

Виходячи з вищевказаних описів, можна виділити ряд вимог, необхідних для комутатора ядра:

• > Висока продуктивність і надійність підключень для нижчестоящого в мережевий ієрархії обладнання
• > Підтримка технології MPLS L3 Vpn для здійснення передачі даних між вузлами мережі за допомогою міток і RSVP-TE для сигналізації LSP тунелів
• > Підтримка NAT для трансляції мережевих адрес
• > Підтримка M-LAG для об'єднання декількох окремих фізичних портів в один логічний порт (порти можуть бути використані з двох різних пристроїв)
• > Висока щільність портів
• > Підтримка многоадресного розподілу навантаження
• > Підтримка протоколів динамічної маршрутизації (DHCP, OSPF, BGP)
• > Підтримка протоколів агрегування з'єднань (LACP, EtherChanel)

Комутатор ядра від Cisco

Зокрема, Cisco пропонує наступні рішення комутатора ядра:

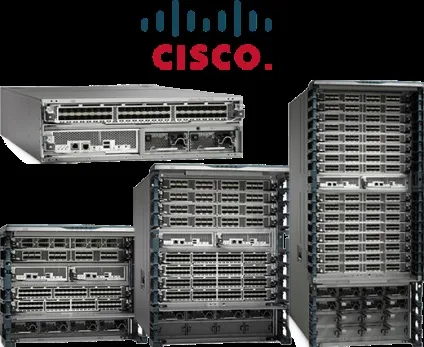

Спеціальну лінійку комутаторів Cisco Nexus, які забезпечують відмовостійкий доступ в центрах обробки даних:

Вони працюють на ОС NX-OS, за допомогою якої додатково здійснюються функції балансування навантаження між каналами. Придбати моделі Nexus також можна на ВТК ЗВ'ЯЗОК.

Комутатор ядра на

Вартість комутатора ядра

Вартість комутатора ядра лінійки Cisco Catalyst 6500 коливається в діапазоні від 2 500 у.е. до 5 000 у.о.

Комутатор ядра лінійки Nexus можна придбати за суму від 5 100 у.о. до 32 000 у.о.

Придбати комутатор ядра можна на ВТК ЗВ'ЯЗОК. У разі, якщо у Вас виникли труднощі при виборі, ми рекомендуємо звернутися до менеджерів нашого магазину. Фахівці ВТК ЗВ'ЯЗОК ознайомлять Вас з ключовими технічними характеристиками кожної з розглянутих моделей, щоб новопридбане пристрій максимально виправдало Ваші очікування.
