Комп’ютерна розетка rj45 підключення і монтаж на стіну

Для чого потрібна розетка rj45

Перш ніж дізнатися, як підключити такий пристрій, необхідно розібратися в тому, які існують моделі комп'ютерної арматури.

Різновиди розетки rj45

Розетка комп'ютерна rj45 може бути накладного типу і для установки за допомогою внутрішнього монтажу. Якщо планується встановлювати внутрішню модель, то буде потрібно здійснити штроблення стін.

Щоб встановити зовнішню комп'ютерну розетку, робити отвори в стіні не буде потрібно, але розташований кабель-канал уздовж стіни буде значно псувати весь інтер'єр кімнати. Зовнішній спосіб більше підходить в тому випадку, коли потрібно встановити велику кількість комп'ютерів об'єднаних в одну мережу. При необхідності додати ще один комп'ютер в систему, не складе великих труднощів. Досить буде підключити ділянку кабелю до крайнього пристрою.

Якщо потрібне підключення більше одного комп'ютера до мережі на одному робочому місці, то подвійна модель дозволить повністю відмовитися від різних пристосувань, які застосовуються для збільшення кількість портів.

Розпаювання комп'ютерної розетки

Правильний монтаж, незалежно від моделі встановлюваного елемента, дозволить безпечно використовувати дороге комп'ютерне обладнання. Якщо підключення комп'ютерної розетки буде здійснено з порушеннями, то чутливе мікропроцесорний обладнання може бути виведено з ладу. Передача сигналу від однієї розетки, до іншої здійснюється за допомогою кабелю «вита пара».
Таке з'єднання дозволяє передавати високошвидкісний сигнал, на відстань до 100 метрів, без втрати якості.
Кабель для підключення цього пристрою містить 4 пари кольорових проводів, що значно полегшує правильну установку. Терморегулятори роз'єму залежить від стандарту підключення пристрою.

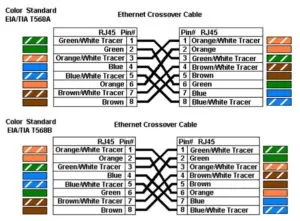

Роз'єм Т568А має наступну терморегулятори:
1 контакт - біло-зелений.
2 - зелений.
3 - біло-помаранчевий.
4 - синій.
5 - біло-синій.
6 - помаранчевий.
7 - біло-коричневий.
8 - коричневий.

Якщо використовується стандарт Т568В (використовується частіше), то розпаювання наступна:
1 контакт - біло-помаранчевий провід.
2 контакт - помаранчевий.
3 - біло-зелений.
4 - синій.
5 - біло-синій.
6 - зелений.
7 - біло-коричневий.
8 - коричневий.

Ці варіанти терморегулятори, є взаємозамінними і абсолютно ідентичні за якістю передачі сигналу.

Підключення розетки до кабелю

При підключенні, комп'ютерна розетка повинна бути з'єднана з кабелем таким чином, щоб було повністю виключено мимовільне випадання провідника з затискного контакту. Для цього слід правильно з'єднати пристрій з високошвидкісним кабелем. Підключення здійснюється із застосуванням спеціальної вилки. Вилку слід використовувати необхідного розміру, товщина жала інструменту не повинна перевищувати діаметр проводу.

Установка кабелю здійснюється в такій послідовності:

Кожну виту пару необхідно злегка розпустити.
Дроти заводяться в кріплення згідно терморегулятори.
За допомогою вилки кожен провід вдавлюється всередину затиску.

Деякі монтажники з метою економії замість спеціальної вилки використовують шлицевую викрутку відповідного розміру. Але цей спосіб кустарний, іноді приводить до обриву проводу або ослаблення контактів затискачів. Хоча теж має місце жити.

При підключенні кабелю не потрібно здійснювати зачистку проводів. Ножі, які вбудовані в затиск роз'єму, надійно прорізають ізолюючу оболонку.

Монтаж розетки на стіну

Комп'ютерну розетку можна встановити як прихованим. так і зовнішнім способом. Як встановити цей елемент, залежить від особистих переваг і доцільності використання тієї чи іншої моделі такого пристрою.
Якщо встановлюємо пристрій в кімнаті, яка призначена для розміщення великої кількості комп'ютерів, то найбільш підходящим варіантом, буде використання зовнішнього пристрою. Для здійснення кріплення такого елемента, необхідно встановити кабель в роз'єм, потім за допомогою двох дюбелів виконується кріплення внутрішньої частини розетки до стіни. Наступним, завершальним етапом, буде установка декоративної частини комп'ютерної розетки.
Для установки внутрішньої конструкції потрібно витратити значно більшу кількість часу.
Підключається такий пристрій до кабелю вищеописаним способом, але сам монтаж цього елемента до стіни виробляється зовсім інакше. Установка внутрішньої моделі проводиться в такій послідовності:
