Облаштовуючи водоносну свердловину своїми руками, необхідно не тільки правильно змонтувати насос, але і встановити верхню обв'язку. Обв'язка, яку іноді називають свердловинним колодязем, являє собою корпус особливої форми, всередині якого розміщується оголовок свердловини і запірна арматура.

Установка колодязя дає можливість розмістити верхню частину свердловини нижче рівня грунту, захистивши її тим самим від промерзання і механічних пошкоджень.

Колодязь для свердловини відео-інструкція як зробити своїми руками, особливо пластикових виробів,

Оголовок і регулювальну апаратуру краще заховати під землю

різновиди колодязів

Залежно від наявних ресурсів і поставлених завдань можна облаштувати кілька типів колодязів.

І найбільш простим з точки зору монтажу є приямок:

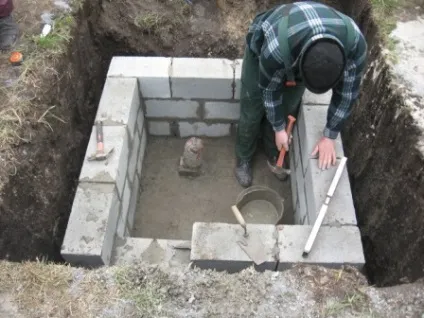

Колодязь даного типу являє собою вириті навколо оголовка свердловини поглиблення, в якому розміщується запірна арматура.
Приямок зазвичай роблять глибиною не менше півтора метрів, при цьому стінки облицьовують цеглою або заливають бетоном.

Порада!
Якщо грунт у вашій кліматичній зоні промерзає досить глибоко, приямок свердловини варто утеплити.

Верхня частина приямка може перекриватися, однак це не забезпечує достатньої герметичності.

Основна перевага приямку полягає в тому, що його можна виготовити своїми руками з використанням підручних матеріалів. При цьому високий рівень вологості всередині такого колодязя не дозволяє розміщувати там автоматичні регулюють установки, гідроакумулятори і т.д.

На відміну від приямка, адаптер являє собою конструкцію, яка встановлюється на саму обсадних колон свердловини:

Як правило, виготовляється пристрій адаптера для свердловини зі сталі або пластику. Сталевий варіант кращий, оскільки він забезпечує більшу герметичність.
Адаптер монтується таким чином, щоб водопровідна труба знаходилася нижче рівня грунту.

Схема пристрою і розміщення адаптера

Головний плюс такого рішення - низька ціна. Однак використовувати його можна лише в тому випадку, якщо для водозабору використовується одна обсадная колона.

Також слід зазначити, щоб облаштовувати колодязь з адаптером можна тільки за умови закріплення свердловинного насоса на трубі. Підвісні системи обладнуються інакше.

Найбільш досконалим типом обв'язки є колодязь кесонного типу:

Кесон - це герметична ємність, всередині якої розташовується оголовок свердловини, водопровідні труби, автоматика і запірна арматура.
За конструкцією ємність кілька схожа з приямком, однак відрізняється значно більшою водонепроникністю, а також володіє високими теплозберігаючих характеристиками.
Кесони можна придбати в спеціалізованих магазинах або виготовити самостійно. У другому випадку ви істотно заощадите, оскільки пластикові та металеві ємності досить дороги.

Саме на кесонної конструкції колодязя ми і зупинимося в якості основного варіанту обв'язки нашої свердловини.

Технологія виготовлення кесона

Сьогодні пристрої кесонного типу роблять з самих різних матеріалів:

Пластикові - найбільш доступні за ціною з тих, які є в продажу. Відрізняються високою герметичністю і достатню міцність. Разом з тим пластикові стінки добре проводять тепло, тому кесони з ПВХ обов'язково потрібно утеплювати.

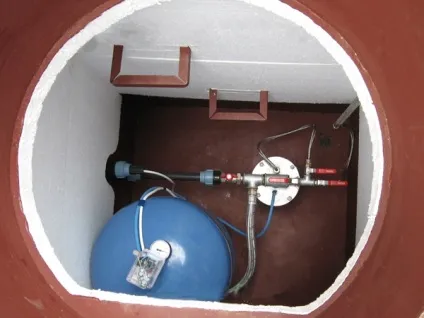

Пластикова ємність з ресивером

Порада!
Щоб запобігти деформації кесонної ємності, фахівці рекомендують монтувати її нема на грунт, а на бетонну подушку товщиною від 5 см.

Металеві - виробляються зі сталі з антикорозійним покриттям. Характеризуються високими показниками механічної міцності і водонепроникності. Як і пластикові, вимагають обов'язкового утеплення. Основний недолік - висока ціна.

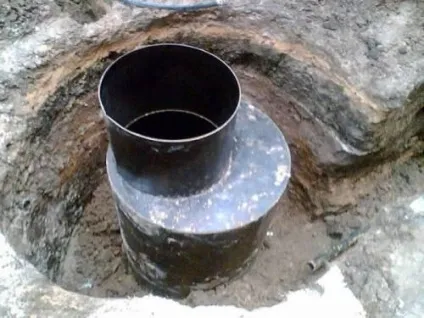

Встановлений колодязь із сталевого листа

Для забезпечення герметичності всіх з'єднань рекомендується приварити нижню частину кесона до обсадної трубі, якщо це можливо. Щоб на стінки кесона не потрапляла волога, по периметру можна виконати вимощення з бетону.
Бетонні - виготовляються самостійно. При дотриманні технології монтажу не поступаються в герметичності сталевим і пластиковим криниць фабричного виробництва.

Нижче ми розповімо, як можна самим зробити кесонна колодязь з бетону.

підготовка котловану

На першому етапі роботи навколо свердловини з встановленої обсадної трубою викопуємо котлован:

Щоб не пошкодити свердловину і оголовок, використовуємо тільки ручний інструмент.
Мінімальний розмір колодязя - 1х1х1м, максимальний 01,5х1,5м при глибині 1,8 - 2м.
Сам котлован слід робити трохи більше, оскільки частина обсягу «з'їдять» стіни, підсипка статі і утеплення по периметру.
На дно виритого котловану насипаємо 20 см гравійно-піщаної суміші. Суміш воложимо і трамбуємо до тих пір, поки вона не перестане зменшуватися в обсязі.

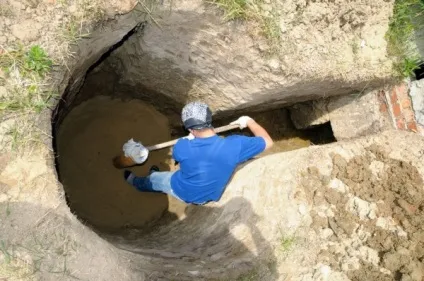

Роєм котлован навколо обсадної труби

Після цього можна приступати до формування стінок.

Стіни кесонного колодязя

Інструкція зі зведення стін передбачає роботу за таким алгоритмом:

Спочатку все поверхні обтягуємо щільним поліетиленом. Це створить додатковий гідроізоляційний контур і захистить розташоване в кесоні обладнання від попадання вологи.
Відступаємо від сітки близько 5 см і встановлюємо арматурну обв'язку. Армування колодязя являє собою грати з розміром осередку близько 200-250 мм.
Арматуру в'яжемо або зварює з прутка товщиною не менше 5 мм.
Потім з брусів і дощок монтуємо опалубку. Оскільки стіни будуть досить товстими, передбачаємо місця для установки розпірок - вони захистять нашу конструкцію від видавлювання масою бетону.

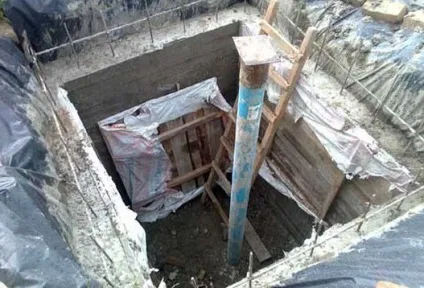

Заливка армованої опалубки

Порада!
Якщо висота кесонного колодязя перевищує 1,5 м, то опалубку слід монтувати в два прийоми, заливаючи один контур за іншим.

Щоб виключити протікання розчину, зсередини обшивають опалубку поліетиленом, закріплюючи його на брусах і дошках будівельним степлером.
Заливаємо бетон в опалубку, обробляємо його віброущільнювачі і залишаємо сохнути. Повне висихання займає близько чотирьох тижнів, але вже на 10 день дощаті щити можна демонтувати.
Після повного висихання стін за допомогою перфоратора проробляємо в них отвори в місцях проходження труб.

Порада!
Щоб труби не розривалися, прокладаємо їх крізь стіну в спеціальних металевих гільзах.
Зазор між гільзою і краєм отвору в стіні герметизируем саморозширного монтажною піною.

В якості альтернативи бетонних стін можна використовувати цегляну кладку або кільцеві залізобетонні труби. Природно, в цьому випадку необхідно приділяти найпильнішу увагу герметизації швів.

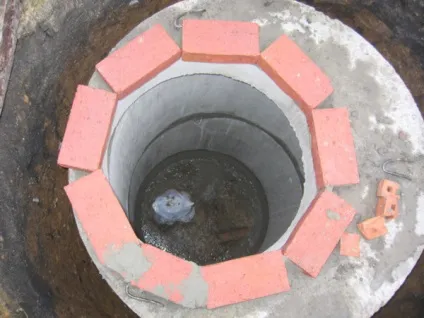

Можна використовувати бетонні кільця

монтуємо перекриття

Дуже важливим є правильний монтаж перекриття:

На верхній частині стін монтуємо монолітний армований пояс. У нього закладаємо арматурну сітку з вічком не більше 150 см, після чого заливаємо бетон в опалубку висотою до 150 мм.
На монолітний армований контур укладаємо дошки товщиною від 30 мм. Укладання виробляємо з мінімальним зазором, не забуваючи залишати місце для облаштування люка.
Для якісної гідроізоляції покриваємо дошки поліетиленом, фіксуючи його металевими скобами.
По периметру колодязя і по краю люка робимо опалубку.
Заливаємо в опалубку бетон, розрівнюємо його і залишаємо сохнути.

Порада!
Щоб поверхня втрачала воду повільно, і цемент встиг набрати максимальну міцність, варто накрити кришку колодязя поліетиленовою плівкою.
Періодично плівку потрібно піднімати і зволожувати бетонне перекриття.

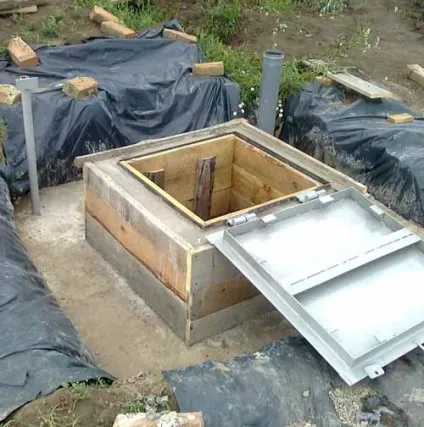

Фото металевого люка на перекритті

Коли заливка висохне, в попередньо залишеному отворі монтуємо люк. По периметру закріплюємо його сталевим куточком, а кришку навішуємо на надійних петлях. Для забезпечення якісної теплоізоляції зсередини кришку варто утеплити пінопластом або пінополістиролом.

Особливості монтажу фабричних виробів

Якщо ми купили готовий свердловинний колодязь - сталевий або пластиковий - то наше завдання багаторазово полегшується.

І все ж дуже важливо правильно встановити свій виріб, щоб воно забезпечувало надійний захист всієї апаратури, яка обслуговує свердловину:

Як і у випадку з бетонної конструкцією, готуємо котлован. Його габарити повинні бути мінімум на 300 мм більше, ніж корпус кесона.
На дні котловану облаштовуємо гравійно-піщану подушку. Якщо виріб пластикове, то поверх подушки заливаємо стяжку з бетону товщиною не менше 50 мм.
У днище конструкції проробляємо отвір для установки обсадної труби.

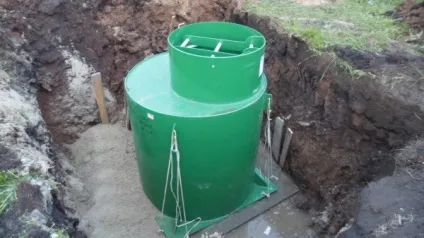

Установка пластикового колодязя на подушку з бетону

Встановлюємо корпус в котлован таким чином, щоб його горловина була на 10 см вище рівня грунту. Так ми забезпечимо колодязь від потрапляння всередину поверхневих стоків.
Якісно герметизируем з'єднання колодязя і обсадної труби. Для цього можна використовувати спеціальні гільзи, які приварюються до днища колодязя.
Вирівнюємо кесон в котловані за допомогою брусів. По периметру обсипаємо його глиною, яку потім трамбуємо, забезпечуючи ефективну гідроізоляцію.

Порада!
У деяких випадках необхідна обсипання керамзитом для зниження тепловтрат.

В технологічні отвори стінок заводимо труби і кабелі в кожухах. Виконуємо герметизацію всіх з'єднань.
Остаточно засипаємо котлован землею.
Монтуємо кришку колодязя.

По периметру можна залити вузький бетонний пояс. Він теж захистить стінки від попадання вологи, що істотно продовжить термін служби всієї конструкції.
