Колектор для водопроводу призначення і правила монтажу
Хоча колекторний принцип організації систем опалення та водопостачання поки що не отримав у нас широкого поширення, все більше людей виявляють до нього жвавий інтерес.
Що ж являє собою колектор для водопроводу?
Розглянемо конструктивні особливості системи і правила монтажу.
Особливості та призначення

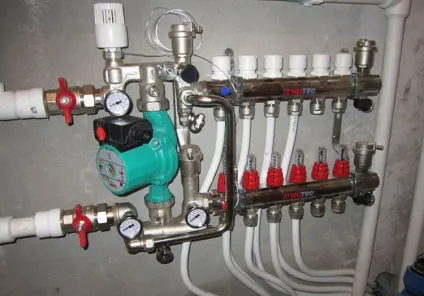

Колектор, також іменований гребінкою, в найпростішому виконанні представляє собою відрізок труби з декількома врізаними в нього патрубками.
В трубопровідних системах даний елемент відіграє роль центрального розподільника - до патрубків за допомогою труб підключаються прилади або невеликі їх послідовності.
Подібні схеми отримали назву колекторних або променевих.
Головне завдання колектора - забезпечити рівномірне надходження середовища до приладів і зробити роботу кожного з них не залежною від величини витрати на інших приладах.
Різні колектори можуть відрізнятися один від одного наступними особливостями:
- Наявність додаткового обладнання: випускаються колектори з уже встановленими на їх патрубках запірної і регулюючої арматурою, редукторами, манометрами і навіть циркуляційними насосами. Найсучасніші модифікації оснащуються датчиками і автоматичними клапанами.
- Матеріал: сьогодні застосовують як металеві колектори (латунні, сталеві, бронзові та мідні), так і пластикові (поліпропілен). Дешеві сілуміновие вироби (їх видає незвично малу вагу) через низьку міцності і недовговічності купувати не варто.
- Кількість відводів (патрубків): зазвичай колектори мають 2 - 4 патрубка. Але користувача це не повинно обмежувати: при необхідності кілька колекторів можна об'єднати в один, збільшивши число відводів до потрібного значення.
- Гранично допустимий тиск.
- Пропускна здатність.
- Міжосьова відстань між відводами.
Додаткове обладнання виготовляється з різних матеріалів. Від їх вибору залежить якість колектора, і максимальна температура робочого середовища.
Класична схема розводки
У системах водопостачання традиційним способом підключення споживачів вважається послідовна або трійникова схема. Від стояка прокладається загальна магістраль, до якої за допомогою трійників і коротких підвідних трубопроводів підключаються всі прилади.
Радіатори системи опалення, якщо говорити про паралельну схемі, підключаються схожим чином, тільки крім роздавальної магістралі ще є «збирає», тобто зворотна.
Трійникова схема розводки труб
Такий спосіб організації трубопровідних систем має дві переваги:
- задіюється мінімальну кількість труб;
- контур має малий гідравлічний опір.
Але користуватися подібною системою не дуже зручно. Варто комусь з домочадців відкрити кран на кухні, як тут же падає натиск води, наприклад, в душ-кабіні. У випадку з системою опалення доводиться стикатися з проблемою погіршення циркуляції теплоносія через найбільш віддалені від теплогенератора радіатори.
Який септик краще організувати на дачній ділянці, розповімо тут.

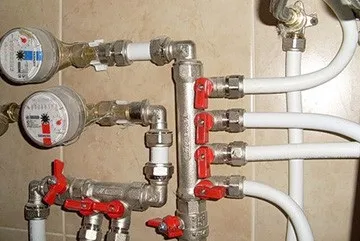

Колекторна система забезпечення водопостачанням
Від колектора до кожного з приладів прокладається окремий трубопровід. При такому способі підключення, звичайно, знадобиться більше труб, але зате користувач виграє в наступному:
- Всі споживачі будуть працювати зі стабільним напором, незалежно від витрати на інших приладах.
- З'являється можливість подавати на кожен прилад воду з оптимальними для нього тиском (на колекторі встановлюється редуктор) і якістю (установка фільтра).
- Кожен трубопровід між колектором і тим або іншим приладом являє собою цілісний відрізок без роз'ємних з'єднань, що дозволяє безбоязно ховати його в конструкціях стін або підлоги.
- Будь-який прилад в разі необхідності ремонту або обслуговування можна відрізати від подачі води без відключення всієї системи водопостачання.
- У випадку з системою опалення значно спрощується її балансування: користувач зможе добитися рівномірної подачі теплоносія до радіаторів, перебуваючи на одному місці.
При цьому треба врахувати і деякі недоліки:
- Через збільшення довжини труб збільшується гідравлічний опір системи, а значить для нормальної роботи приладів потрібно більший натиск.
- З тієї ж причини колекторна система опалення не може працювати в термосифонного режимі (природна циркуляція).
При відсутності можливості прихованої прокладки система через великої кількості труб може виглядати не дуже естетично.
Правила монтажу систем опалення
У системах опалення застосовують два колектора - подає і зворотний. Якщо систему передбачається балансувати вручну, до патрубків подаючого колектора під'єднують регулюючу арматуру і балансувальні витратоміри, а на зворотному - встановлюють запірну арматуру.
Теоретично замість регулюючої арматури можна застосовувати більш дешеву запірну - з її допомогою також можна змінювати величину витрати середовища. Але в цьому випадку вона швидко вийде з ладу, так як не розрахована на такий режим роботи.

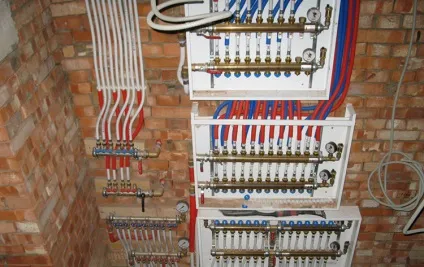

Колекторна система опалення
При наявності в системі опалення термостата замість ручних кранів на що подає колектор встановлюють арматуру з сервоприводами. У цьому випадку регулювання потоку теплоносія через кожен радіатор буде здійснюватися автоматично.
Подає колектор слід розташовувати вище протилежного. Самі ж труби можна прокладати як завгодно.
Якщо в традиційній схемі підключення радіаторів подає магістраль обов'язково повинна бути вище зворотної, то в колекторної їх розташування не має ніякого значення. Тому труби найчастіше прокладають усередині підлоги.
особливості конструкції
Якщо система опалення є комбінованою, тобто крім радіаторів в ній є контур «теплої підлоги», то колектор в точці його приєднання слід обладнати вузлом підмішування. Така схема працює в такий спосіб: холодніше, ніж в основній системі, теплоносій циркулює в контурі «теплої підлоги» ізольовано, а в міру його охолодження вузол підмішування додає в нього гарячу середу з колектора.
Якщо система складається тільки з стосується систем підігріву, вузол підмішування встановлювати не потрібно. При цьому важливо врахувати одну особливість: на відміну від звичайних систем з радіаторами, регулююча арматура з сервоприводами встановлюється на що подає, а на зворотний колектор.
При покупці виробу враховуйте міжосьові відстані між колекторами подачі і обратки. У багатьох китайських моделях цей параметр не відповідає стандартам Євросоюзу. З цієї причини установка вузла підмішування може перестати працювати.

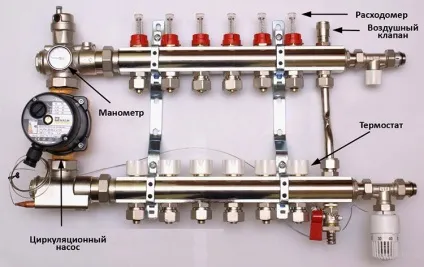

Колектор для водяної теплої підлоги
Колектори для «теплої підлоги» обладнуються патрубками з діаметрами 16, 18 і 20 мм. У приватних будинках раціональніше всього застосовувати труби з діаметром не більше 16 мм.
Якщо контури «теплої підлоги», підключені до одного колектора, мають різну довжину, розподільник потрібно обладнати балансувальним витратоміром. Така необхідність викликана прагненням теплоносія йти по шляху найменшого опору.
Обертаючи кільце на витратомірі, можна змінювати його пропускну здатність. При цьому за спеціальним віконця зі шкалою можна точно визначати витрата середовища через прилад. Зрівноваживши потік теплоносія через кожен контур, ми доб'ємося рівномірного розподілу тепла по всій площі приміщення.
Правила монтажу систем водопостачання
Для водопроводу також знадобиться два колектора: один - на гарячу, другий - на холодну воду. Регулюючу арматуру в даному випадку встановлювати нема чого - досить запірної.
Зазвичай крани на колекторах для холодної води забезпечуються синіми ручками, а для гарячої - червоними.
Водопровідний колектор слід встановлювати в сухому місці: в коморі, наприклад, або в коридорі.
Ідеальний варіант - установка в шафі (колектор забезпечений спеціальними кріпленнями), але якщо витрачатися на його покупку ви поки не збираєтеся, можна просто розмістити деталь в який-небудь ніші.
Як вже говорилося, відсутність з'єднань на трубах між приладами і колектором дозволяє прокладати їх прихованим чином. При цьому потрібно враховувати, що штроблення несучих стін не допускається. При прихованій прокладці на всі труби, навіть з холодною водою, необхідно надягати рукав зі спіненого поліетилену. Цей матеріал забезпечить зазор між стінками труб і розчином, необхідний для компенсації вільного температурного розширення.
